眾所周知，日本是多地震國家，建筑以鋼筋混凝土結構為主，所以對混凝土保護層相當重視。下面小編詳細解讀日本對混凝土保護層的控制方法和措施。

混凝土保護層是在混凝土構件中，起到保護并避免鋼筋直接裸露的那一部分混凝土，保護層厚度是從混凝土表面到最外層鋼筋 (包括箍筋、構造筋、分布筋等) 公稱直徑外邊緣之間的最小距離。

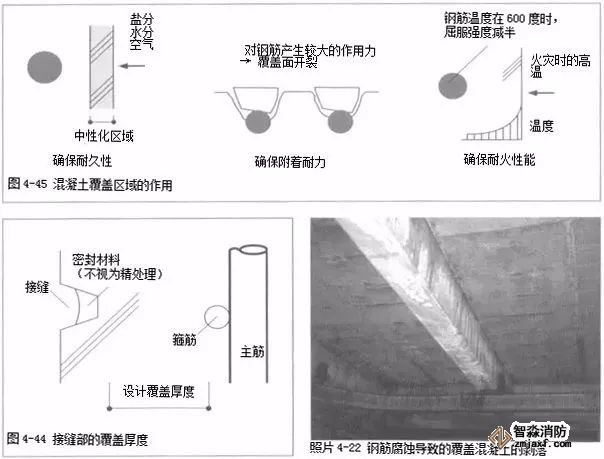

1、確保耐久性：防止鋼筋被空氣、水分、鹽分銹蝕。

2、確保握裹力：與鋼筋共同作用，使鋼筋發揮設計強度。
3、確保防火性能，使鋼筋混凝土構件在耐火期限內不會失去工作性。

由此可見，混凝土保護層直接決定了建筑的結構性、耐久性和功能性，所以是相當重要構造措施。

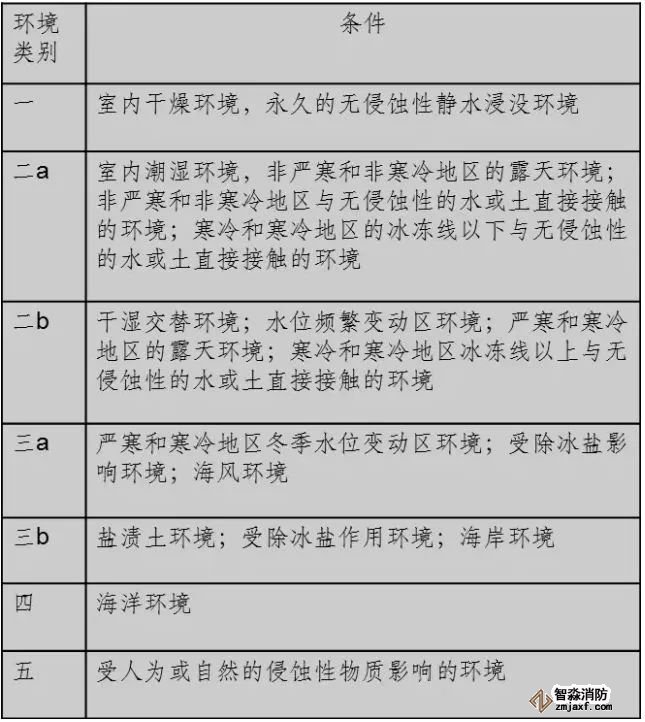

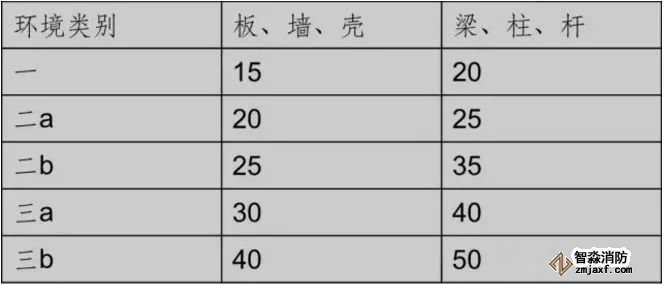

1、混凝土保護層最小厚度 【注：摘于《混凝土結構設計規范 (GB 50010—2010)》】

規范表明，保護層最小值有15，20，25，30，35，40和50mm。

2、現場做法

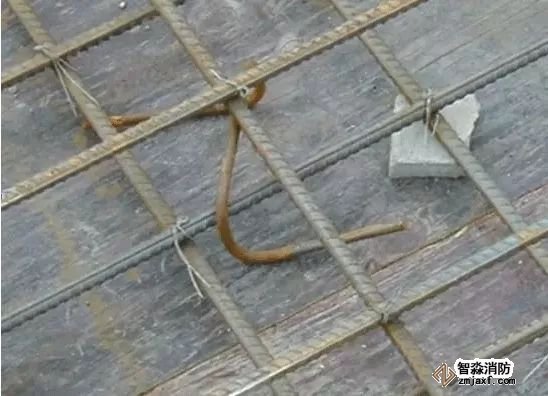

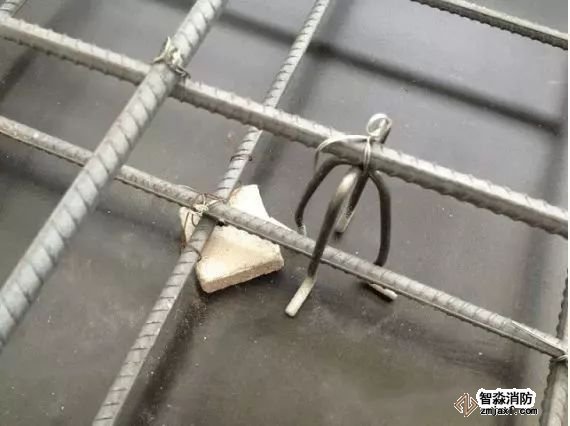

2.1 梁底、板底：采用普通砂漿墊塊；缺點：容易踩踏鋼筋，使得水泥墊塊碎裂。

▲底筋砂漿墊塊

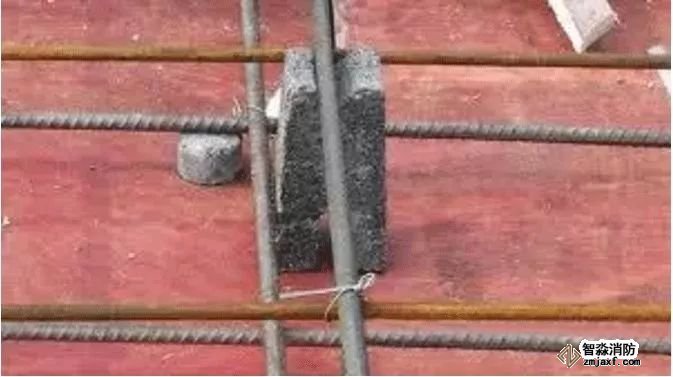

▲面筋砂漿墊塊

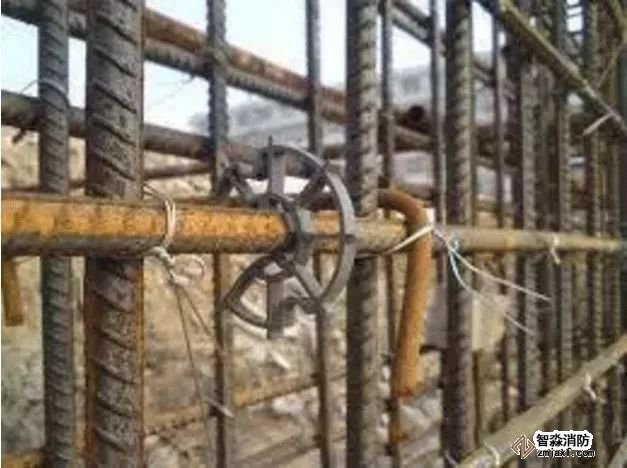

2.2 梁側、柱側：采用定型條狀砂漿墊塊或普通塑料墊片；缺點：無法很清晰判斷保護層厚度。

3、質量驗收【注：摘于《混凝土結構工程施工質量驗收規范(GB50204—2015)》】

混凝土保護層厚度可采用非破損（保護層厚度測定儀）或局部破損的方法檢驗。……縱向受力鋼筋保護層厚度的允許偏差，對梁類構件為-7~10mm；對板類構件為-5~8mm……國內規范表明，允許存在負偏差。

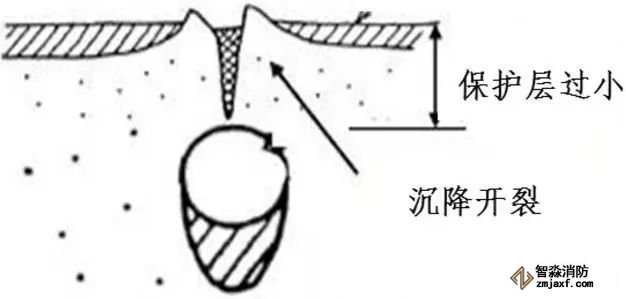

1、保護層過小，易造成樓板下沉開裂，以及混凝土中的堿性反應提前使得鋼筋氧化、生銹膨脹，造成混凝土爆裂。

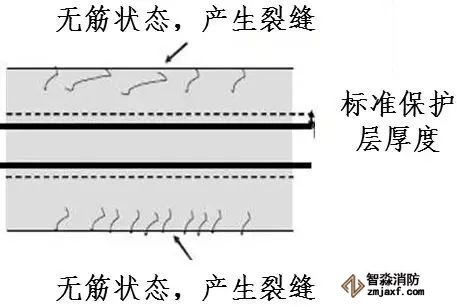

2、保護層過大，使得混凝土處于無筋狀態，產生裂縫。

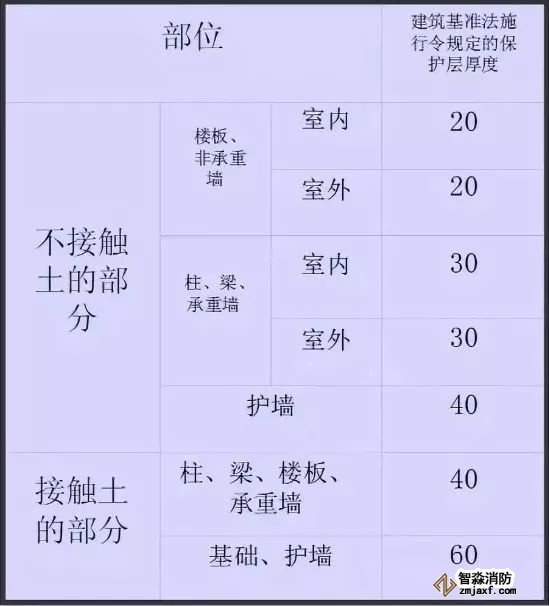

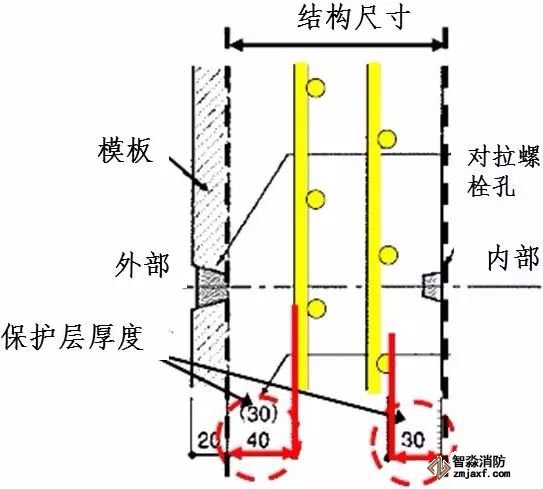

3、混凝土保護層最小厚度 【注：摘于《建筑基準法》】。

規范表明，保護層最小值有20，30，40，60mm。另外，規定保護層不得大于80mm。且不得有負偏差。

1、合理選擇和設置墊塊或墊片，使鋼筋鋪設在正確位置，確保保護層厚度。

2、墊塊選擇（混凝土制、鋼制、塑料制）：①砂漿制墊塊因強度低、持久性有欠缺，規定不得使用；②塑料墊塊穩定性、剛性、耐火性有欠缺，限于墻側、柱側、兩側；③混凝土墊塊需提前確定強度等同或大于澆筑混凝土強度。

3、采用定制的鋼制支撐構件，混凝土表面處需做防銹處理。

4、墊塊（墊片）尺寸、鋼制支撐構件制定計劃，用于每個部分的墊塊采用顏色識別來區別尺寸，并經過監理單位核準。

5、鋪設馬道，專設施工通道，防止隨意踩踏鋼筋。

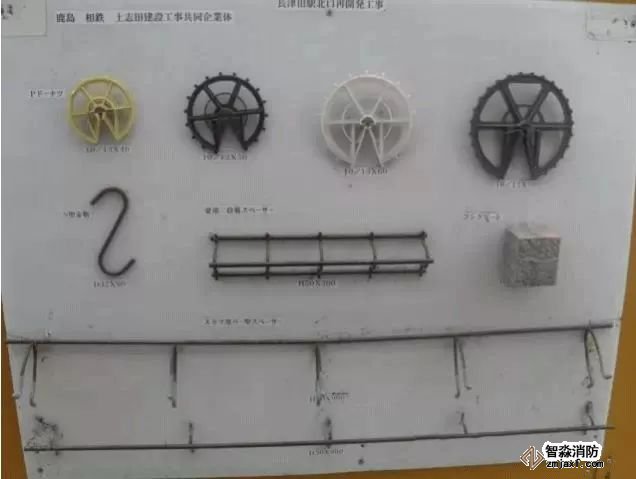

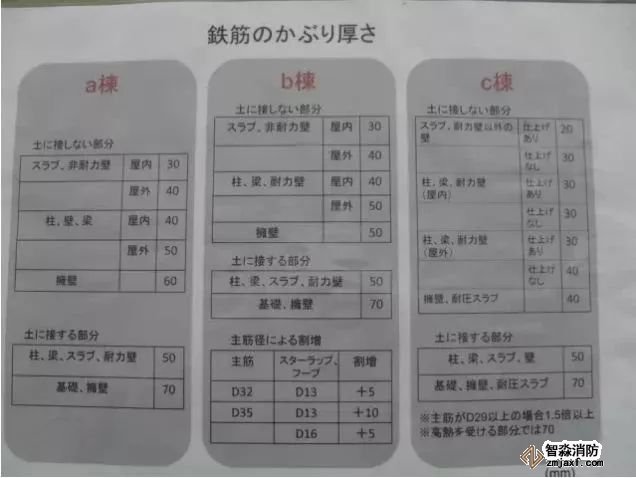

▲施工現場做好樣板區，并確定使用部位，張貼起來清晰明了

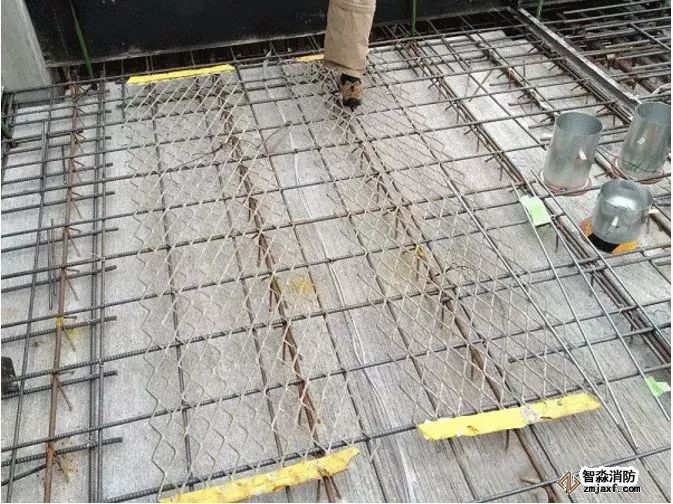

▲現場設置“馬道”，特殊通道鋪設在板筋上，減少對鋼筋踩踏，不僅避免面筋變形，也可以減少對底部保護層的影響

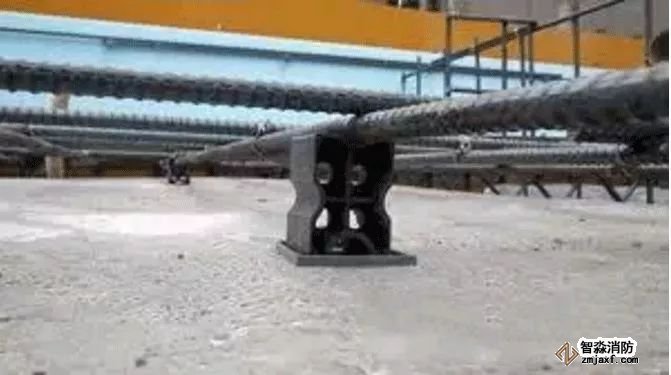

1、采用鋼制墊片：一般用于底筋保護層。

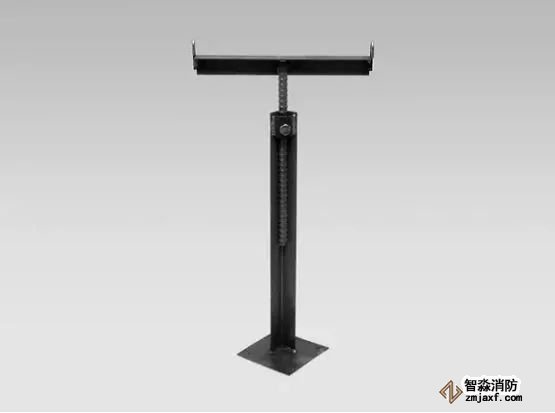

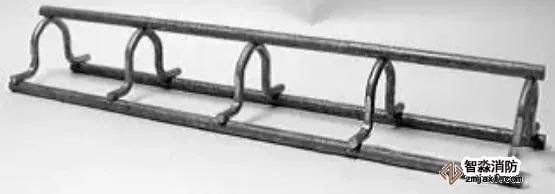

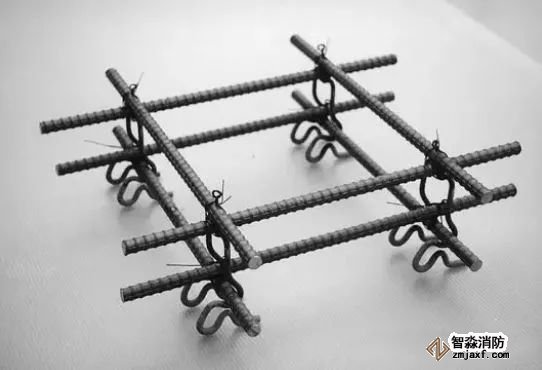

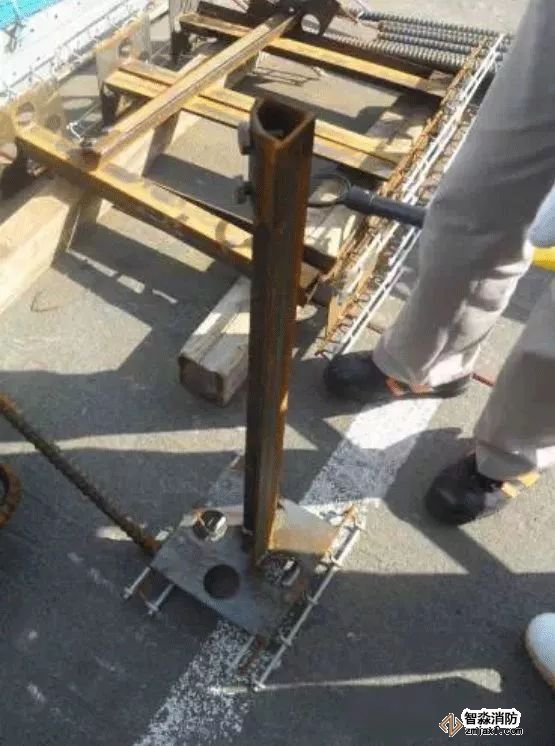

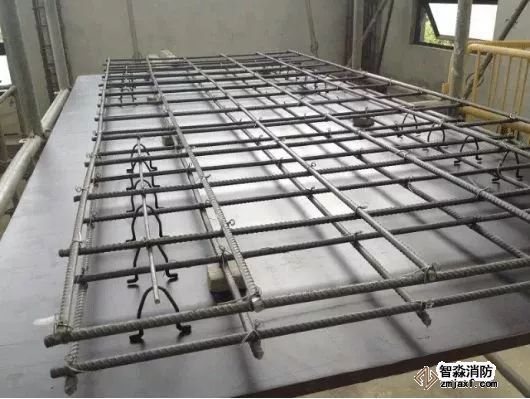

2、采用定型鋼制構件：底筋、面筋均可。

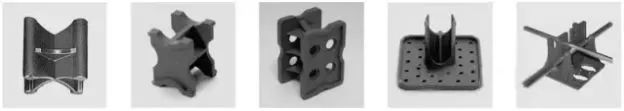

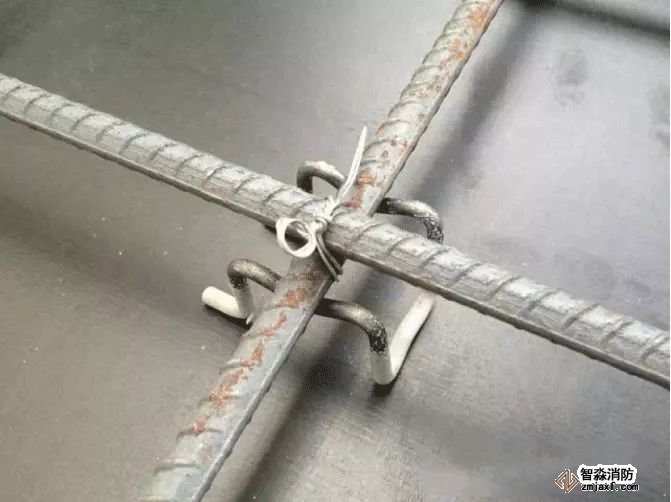

▲樣式1：底筋保護層，底部有防銹

▲樣式2：面筋保護層，底部有防銹處理

▲樣式3：面筋保護層，底部有防銹處理

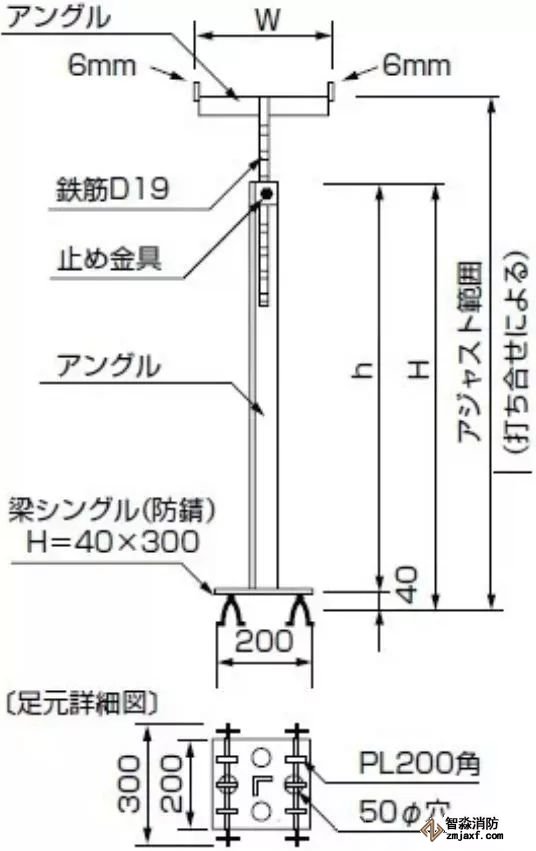

▲樣式4：底筋、面筋保護層，構件底部有防銹處理

1、鋼制墊塊：與板底類同。
2、鋼制構件。

3、鋼制托架。

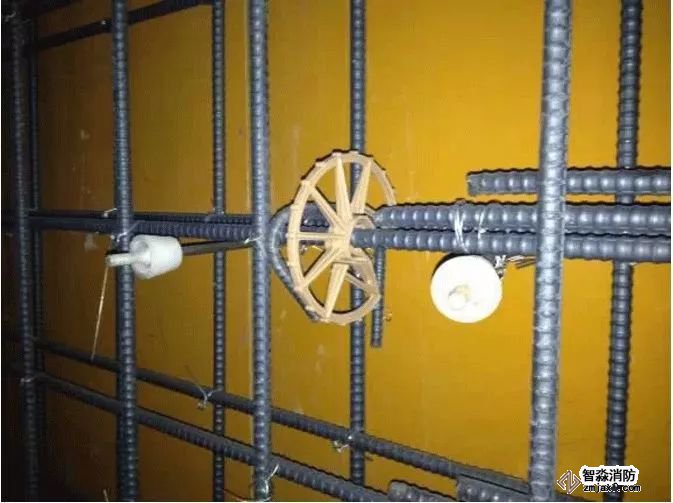

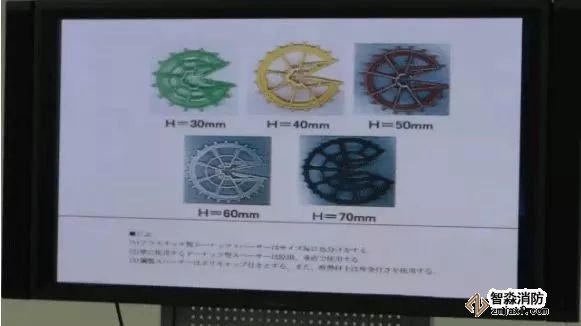

▲采用塑膠圓狀墊片，并顏色區分保護層厚度，現場一目了然

▲現場設置

由于混凝土澆筑工程是隱蔽工程，不可逆的。所以，必須對所有構件的保護層進行全數檢查驗收，拍照記錄在案。

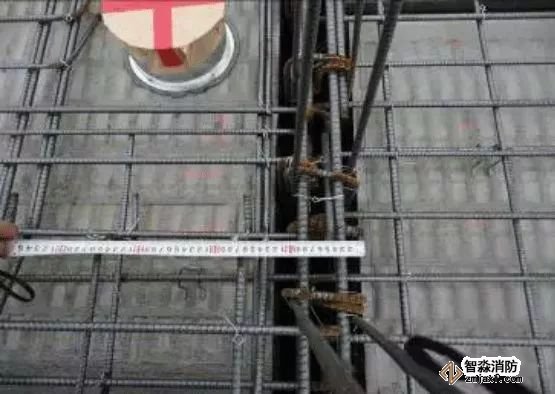

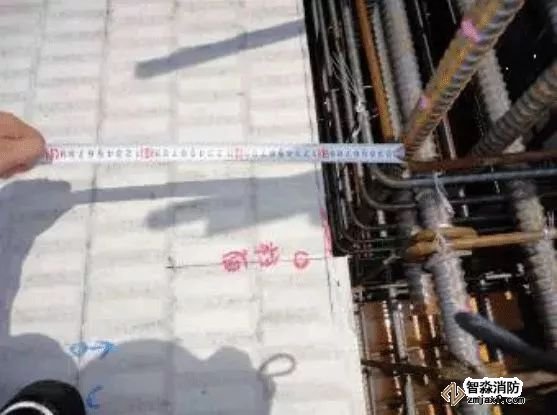

▲現場驗收保護層厚度

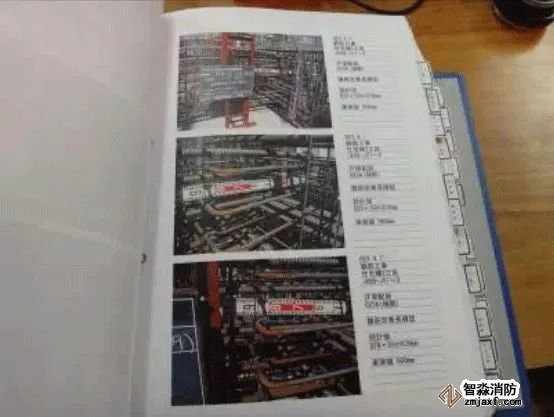

▲拍照存檔

混凝土保護層的缺陷會導致混凝土表面露筋或截面有效高度降低，直接影響結構承載力和耐久性，樓板開裂、板底露筋泛銹、滲漏等質量缺陷，很大部分是由鋼筋保護層厚度控制不足的原因引起的。

所以，日本工程在設計和施工兩個方面有嚴格的控制：依據規范要求，綜合考慮耐久性、截面有效高度等因素，嚴格按照設計要求、構件類型、部位等確定混凝土保護層厚度的設計值，并在施工中選擇對應部位的墊塊、馬凳類型，合理布置間距，嚴禁錯放和漏放；合理安排穿插施工，設置防踩踏措施，嚴格進行隱蔽驗收，以確保保護層厚度的準確性。
