消防增壓穩壓設備（穩壓罐）出水總管上是否設置止回閥？

1.問題名稱

　　關于消防增壓穩壓設備（穩壓罐）出水總管上是否設置止回閥的問題。

2.問題的具體內容

（1）專業：給排水

（2）涉及的規范名稱及條文

　　《消防給水及消火栓系統技術規范》GB50974-2014第8.3.2條：

　　消防水泵出水管上的止回閥宜采用水錘消除止回閥，當消防水泵供水高度超過24m時，應采用水錘消除器。當消防水泵出水管上設置囊式氣壓水罐時，可不設水錘消除設施。

　　各版本國家建筑標準設計圖集的做法：

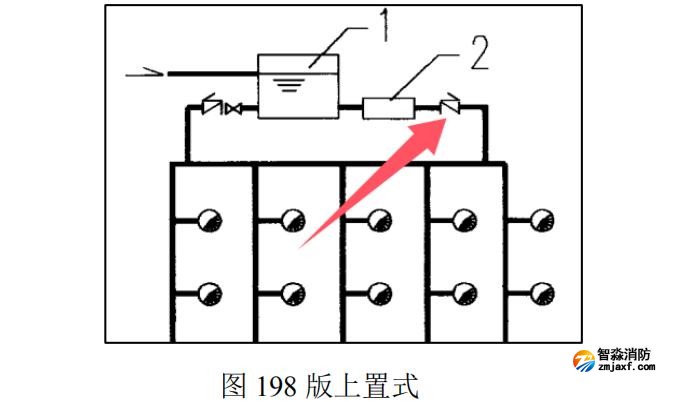

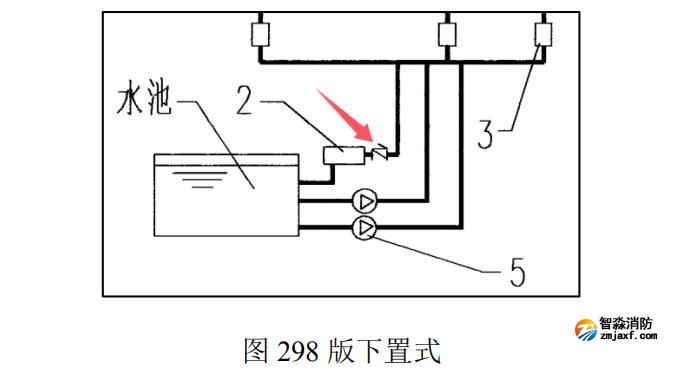

　　①《消防增壓穩壓設備選用與安裝》（隔膜式氣壓罐）98S205的做法：不論是采用上置式還是下置式，均在穩壓設備的出水總管上設置了止回閥，如圖1、圖2。

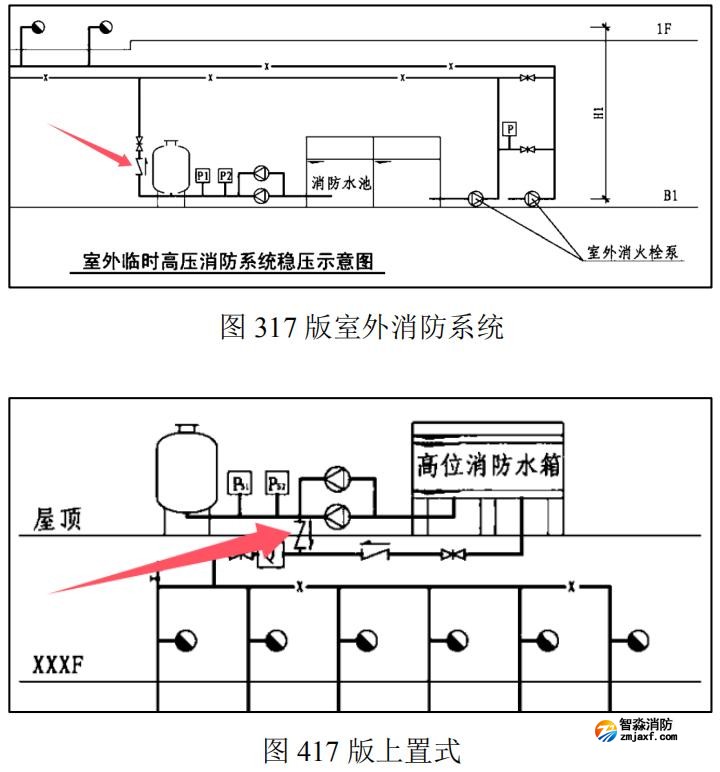

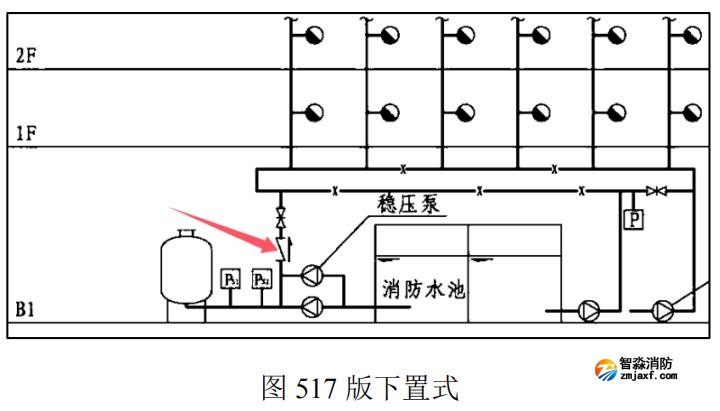

　　②《消防給水穩壓設備選用與安裝》17S205的做法：不論是采用上置式、下置式還是室外消防系統，均在穩壓設備的出水總管上設置了止回閥，如圖3、圖4、圖5。

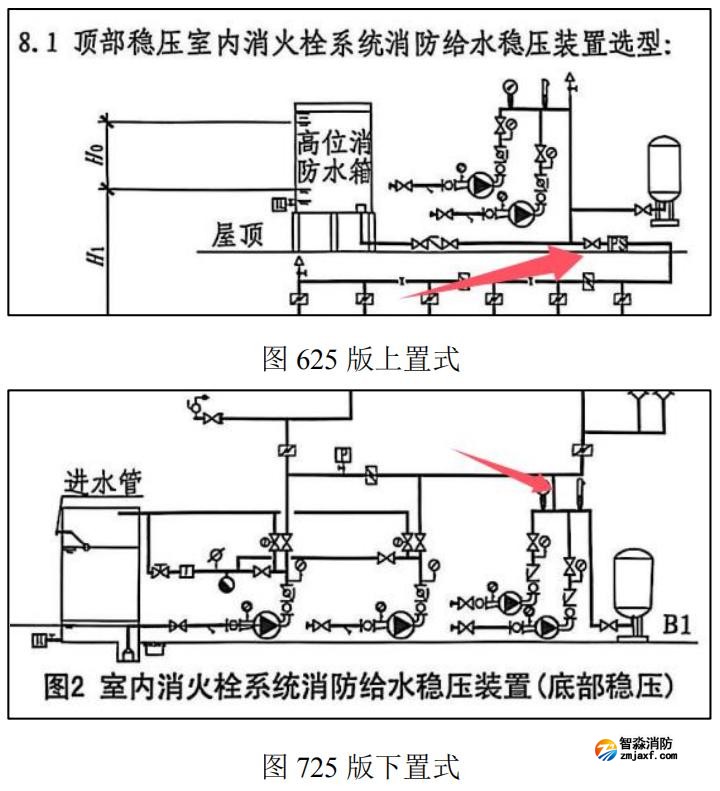

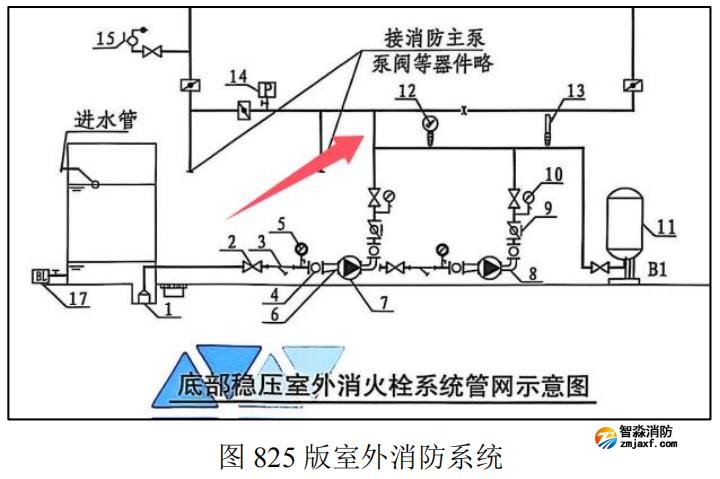

　　③《消防給水穩壓設備選用與安裝》25S205的做法：不論是采用上置式、下置式還是室外消防系統，在穩壓設備的出水總管上均未設置止回閥，如圖6、圖7、圖8。

　　爭議點：主張不設置止回閥的，是認為穩壓罐可代替水錘消除器的功能；主張加設止回閥的，是認為一般氣壓罐承壓等級按0.6MPa選用，消防主泵啟動時瞬間壓力過高會沖擊穩壓罐。

（3）問題描述

　　消防增壓穩壓設備（穩壓罐）出水總管上是否設置止回閥。室內消防系統采用上置式時：應設/不應設/可設可不設？室內消防系統采用下置式時：應設/不應設/可設可不設？室外消火栓系統：應設/不應設/可設可不設？

3.問題答復

　　根據《固定消防給水設備第1部分：消防氣壓給水設備》GB 27898.1-2011第5.12.3.2條，氣壓水罐出水口處應設防止消防用水倒流進罐的措施。根據《消防給水及消火栓系統技術規范》GB 50974-2014第8.3.3條，當消防水泵出水管上設置囊式氣壓水罐時，可不設水錘消除設施。除底部穩壓（即下置式）的囊式氣壓罐兼作消防水泵出水管上的水錘消除設施外，消防增壓穩壓設備的出水總管應設置止回閥。

　　根據《消防給水及消火栓系統技術規范》GB 50974-2014第8.2.1條，兼作水錘消除設施的囊式氣壓罐除公稱壓力等級應大于系統工作壓力外，還應滿足在承受系統可能出現的最高壓力時不出現滲漏或損壞。
