產品簡介：泰和安TX3214A輸出模塊 一、泰和安TX3214A輸出模塊概述 泰和安TX3214A輸出模塊（以下簡稱模塊），符合最新國家標準《GB16806-2006消防聯動控制系統》。本產品用于總線制消防廣播系統中消

|

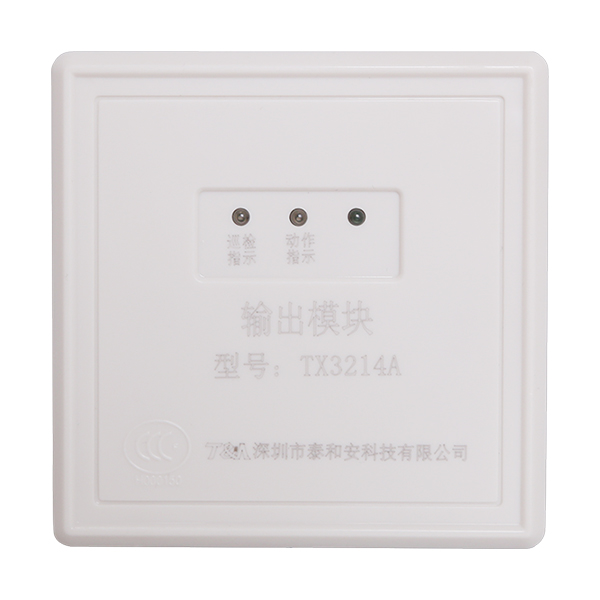

泰和安TX3214A輸出模塊
泰和安TX3214A輸出模塊（以下簡稱模塊），符合最新國家標準《GB16806-2006消防聯動控制系統》。本產品用于總線制消防廣播系統中消防廣播信號間的切換控制。
1、二總線，無極性。
2、內置微處理器。
3、具有消防廣播傳輸線故障檢測功能。
4、總線輸入端與輸出端完全隔離設計。
5、采用軟硬件濾波技術，提高模塊的抗干擾能力。
6、抗潮濕能力強，PCB三防工藝，可適應各種不同的環境。
7、采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工
| 內容 | 技術參數 |
| 工作電壓 | 總線 15V～28V 脈沖電壓，電源電壓 DC(21V～28V) |
| 總線監視電流 | ≤0.6mA |
| 總線動作電流 | ≤2.0mA |
| 電源監視電流 | ≤5.0mA |
| 電源啟動電流 | ≤20mA |
| 輸出容量 | 每只模塊最多可帶負載 60W |
| 線制 | 二總線制，無極性；電源電壓 DC24V，無極性 |
| 溫度 | -10℃～55℃ |
| 相對濕度 | ≤95%RH，不凝露 |
| 外形尺寸 | 87.0mm×87.0mm×37.0mm |
警告：安裝設備之前，必須切斷回路的電源并確認全部底座已安裝牢靠且每一個底座的連接線準確無誤。
1、安裝前應首先檢查外殼是否完好無損，標識是否齊全。
2、TX3214A輸出模塊采用明裝方式，分為進線管明裝和進線管暗裝，安裝時只需拔下模塊，從預埋盒的進線孔中穿入電纜并接在模塊底座的相應端子上，再插好模塊即可安裝好。
3、模塊端子示意圖如圖所示。接線說明如下：
D1D2：24V電源輸入端子，無極性。
Z1Z2：信號總線輸入端子，無極性。
SG1SG2：事故廣播輸入端子。
YY1YY2：音樂廣播輸入端子。
SP1SP2：與揚聲器連接的輸出端子。
接線方式：
布線要求:
總線(BUS)采用RVS-2×1.0mm2或1.5mm2線；DC24V電源線采用BV-2×1.5mm2或2.5mm2；廣播線及揚聲器線均采用BV線，截面積≥1.0mm2。穿金屬管（線槽）或阻燃PVC管敷設。
注意事項
1、值班人員應熟練掌握設備的操作程序。
2、本模塊為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。
3、應定期對模塊進行功能測試。
