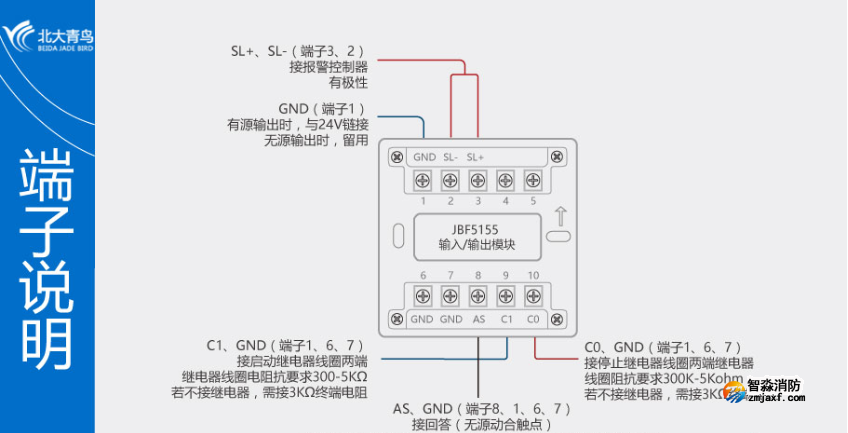

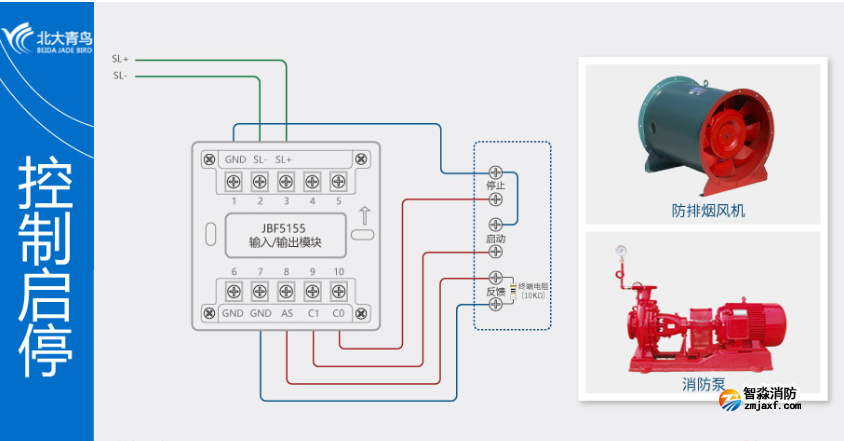

JBF5155輸入/輸出模塊控制啟動時，停止輸出端（端子7、10）需并聯3KΩ的電阻，反饋端并聯10KΩ的終端電阻。

       1、JBF5155配接JBF-11SF或JB-QB-JBF5010型火災報警控制器多線手動控制盤，可通過主機設置，輸出持續/脈沖DC24V信號。

　　2、JBF5155輸入/輸出模塊的輸出方式可以通過更改控制器“設置多線登記及故障檢測”菜單下的“輸出狀態”進行設置，其中“0”代表持續輸出，“1”代表單次輸出。

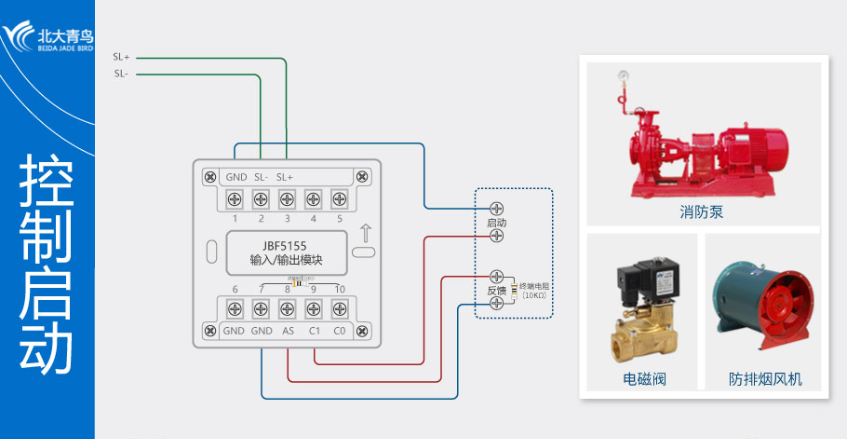

　　3、持續輸出時僅C1端子輸出，“啟動”狀態輸出24V電壓，“停止”狀態不輸出。

　　4、單次輸出時C1，C0都有輸出信號，“啟動”時C1輸出24V電壓，2秒后停止輸出；“停止”時C0輸出24V電壓，2秒后停止輸出。

　1、模塊使用2線制，區分正負極性，建議線型NH-RVS-2×1.5mm²，通訊距離≤1500米。

　2、輸出觸點容量為：C1啟動輸出、C0停止輸出DC24V/80mA。

　3、模塊終端監視電阻：反饋端10KΩ/停止輸出端3KΩ。
