北大青鳥環宇消防設備股份有限公司生產的JBF-11SF 系列火災報警控制器（聯動型）采用全總線方式，總線回路任意分支，無需區分正負極性；重要消防電氣設備采用多線控制聯動方式，控制可靠、性能穩定；報警主機采用模塊化組裝方式，開放式標準通訊接口，具有極強擴展性能；系統設計靈活簡便，根據工程需要可通過線纜、光纖、Internet、GPRS 等方式組成有線或無線網絡。

為保證火災自動報警系統及聯動控制系統的設計符合規范、造價合理、運行穩定并且達到消防驗收標準，請按以下內容進行設計及配置：

（1）任一臺火災報警控制器所連接的火災探測器、手動火災報警按鈕和模塊等設備總數和地址總數，均不應超過3200 點，其中每一總線回路連接設備的總數不宜超過200 點，且應留有不少于額定容量10%的余量。

（2）任一臺消防聯動控制器地址總數或火災報警控制器所控制的各類模塊總數不應超過1600 點，每一聯動總線回路連接設備的總數不宜超過100 點，且應留有不少于額定容量10%的余量。

（3）系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和消防模塊等消防設備的總數不應超過32 點；總線穿越防火分區時，應在穿越處設置總線短路隔離器。

（4）根據工程聯動設備數量，配置相應的專線聯動控制盤及消防聯動直流電源。

（5）各類探測器及手動火災報警按鈕等設備的設置與安裝必須依據GB50116-2013《火災自動報警系統設計規范》進行實施。

（6）各種導線必須采用金屬管路或金屬軟管保護，并保證管路良好接地。

（7）室外路由需采用室外電纜溝中預留的專用消防管道。

（8）為了減少線路串擾，報警控制器主機至現場各樓的電話線、廣播線需單獨鋪設管路。

（9）為了盡量避免消防聯動電源線路壓降及損耗問題，滿足現場各樓聯動設備能夠正常啟動，建議將聯動電源線按每樓一路穿回至控制室報警主機。

（10）本系統內所有線路管路鋪設時均要遠離動力線等強電管路。

（11）在消防控制中心，要求提供專用雙路AC220V~消防電源為主機供電。

系統安裝要求：

（1）依照施工圖紙安裝好探測器及模塊底座，線路接頭部位必須保證連接良好，所有線連接完畢后，必須用萬用表檢查，以確認電源線及信號總線之間無短路現象。

（2）安裝設備之前需要用500V 兆歐表檢測各線之間及各線對地電阻均應為20MΩ 以上，方可進行下一步安裝調試。

（3）采用JBF－FA-E 型專用電子編碼器對現場各部件進行電子編碼，根據圖紙位置正確安裝各類探測器和模塊；安裝完畢后，用萬用表檢測信號回路線間電阻阻值應在5kΩ 以上，其余各線路均無對地短路情況。

（4）以上測試正常后方可與控制器的各端口相連，然后加電調試。

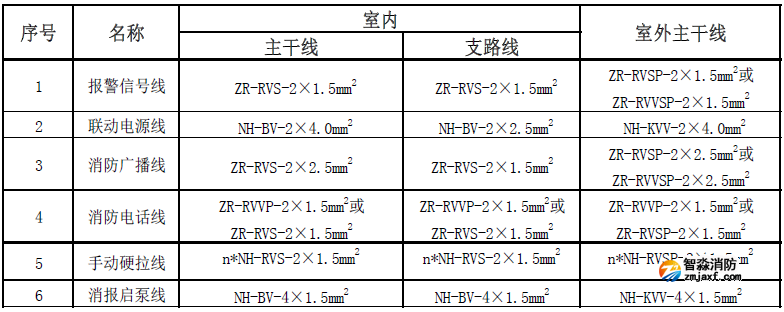

建議采用線型及線徑：

備注：

（1） 為了保證信號傳輸正常，信號線類室外線均需采用屏蔽雙絞線。

（2） 以上線型及線徑適用于一般工程需要，如遇聯動電源線路較長、可燃氣體探測器較多、現場樓群分散等特殊情況建議采用現場壁掛式聯動電源。
