青鳥消防JBF5141輸入輸出模塊(消防控制模塊)接線安裝圖

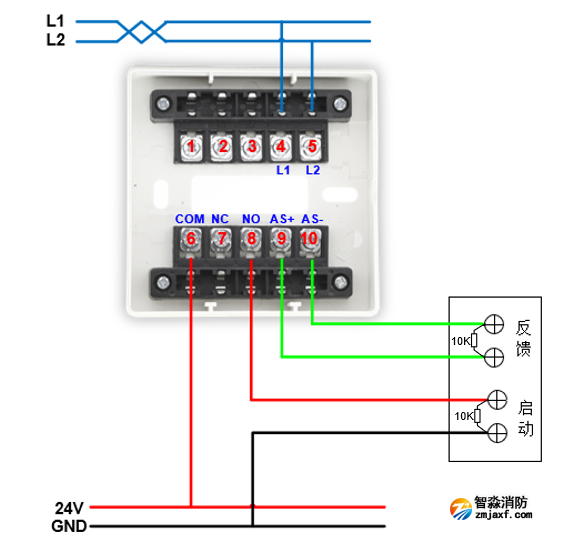

青鳥JBF5141輸入輸出模塊(消防控制模塊)有源輸出接線安裝圖

有源輸出其實還是利用的JBF5141無源輸出,不過在無源輸出中接入24V從而構成有源。這里的24V電源應該使用消防專用的聯動電源,即俗稱中的電源線,需要有源時還是需要電源線的。
青鳥JBF5141輸入輸出模塊無源輸出接線安裝圖

此接法需要注意的是輸入端的反饋信號應為無源常開。
