• UPS主機現場應放置操作指南，指導現場操作。

• UPS的各項參數設置信息應全面記錄、妥善歸檔保存并及時更新。

• 檢查各種自動、告警和保護功能是否正常。

• 定期進行UPS各項功能測試。

• 定期檢查主機、電池及配電部分引線及端子的接觸情況，檢查饋電母線、電纜及軟連接頭等各連接部位的連接是否可靠，并測量壓降和溫升。

• 經常檢查設備的工作和故障指示是否正常。定期查看UPS內部的元器件的外觀，發現異常及時處理。

• 定期檢查UPS各主要模塊和風扇電機的運行溫度有無異常。

• 保持機器清潔，定期清潔散熱風口、風扇及濾網。

• 定期進行UPS電池組帶載測試。

• 各地應根據當地市電頻率的變化情況，選擇合適的跟蹤速率。

• 當輸入頻率波動頻繁且速率較高，超出UPS跟蹤范圍時，嚴禁進行逆變/旁路切換操作。

• 在油機供電時，尤其應注意避免該情況的發生。UPS應使用開放式電池架，以利于蓄電池的運行及維護。

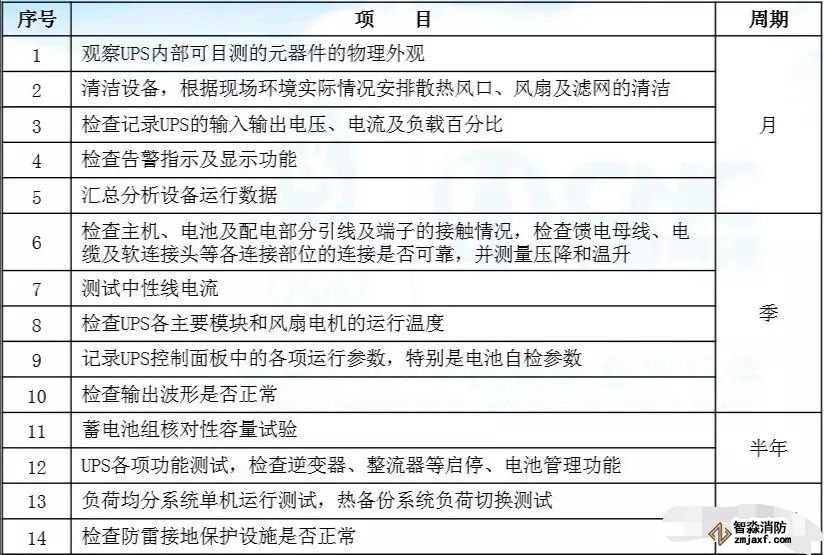

二、UPS維護項目及周期表

2.1    UPS日檢項目：

主要內容有：檢查控制面板，確認所有指示正常，所有指示參數正常，面板上沒有報警；檢查有無明顯的高溫、有無異常噪聲；確信通風柵無阻塞；調出測量的參數，觀察有無與正常值不符等。

2.2    UPS周檢項目：

周檢的主要內容有：測量并記錄電池充電電壓、電池充電電流、 UPS三相輸出電壓、UPS輸出線電流。如果測量值與以前明顯不同，應記錄下新增負荷的大小、種類和位置等。

電池是UPS的重要組成部分，在UPS的諸多故障中，有很大比例是由于電池問題引起的，電池性能的好壞直接影響到系統的可靠性。為了保證電池的服務壽命，除了維持正常溫度和日常的維護外，電池的自動管理是至關重要的因素。

UPS電源對電池自動管理包括自動均浮充轉換控制、電池預告警關機、定期自動維護、手動電池自檢等多項可提高電池使用壽命的先進功能，同時還具備電池故障檢測、電池放電后備時間預測及電池特征曲線管理。

3.1    自動均、浮充轉換

電池充電過程能自動根據電池電流實現均充、浮充自動轉換，設定的均充轉浮充判據為：I≤0.01C。

3.2    電池浮充電壓溫度補償：（以2V電池為例）

電池在浮充狀態下，浮充電壓可以根據溫度進行補償，溫度補償以20℃為中心點，在10℃-40℃內全補償，計算公式：

• 溫度T>40，T=40；若T<10，T=10

• 電池平均單體電壓應調節為：V=V0+(20-T)×0.003

其中，V0為電池廠家給定的在20℃下的單體浮充電壓，可以根據不同電池在初次上電時進行設置，默認為2.23V。對均充電壓不補償，默認的單體均充電壓為2.35V。

3.3    均充限時

如果連續12小時處于均充狀態，控制系統將強制轉浮充狀態，此設置的條件是均充時間達到設定值時，自動轉為轉浮充狀態。

3.4    放電管理

設置電池放電的截止電壓為每單體電池1.8V，實際截止電壓會隨電池老化程度不同而在此值附近向下浮動，截止電壓為每單體電池1.8V的選取，已經考慮到了大功率放電情況下電池容量的衰減。

3.5    UPS電池自動測試

UPS蓄電池的容量測試可人工測試或利用UPS的電池自動測試功能實現。人工測試的方法可參考直流供電系統中蓄電池的容量測試方法進行。下面對UPS的自動測試功能進行介紹。

該測試只有在以下情況下才能進行：

• 逆變器在運行；

• 逆變器不超載；

• 備用電源（旁路供電）存在并且符合要求；

• 逆變器與旁路電源同步；

• 電池必須充足電。

UPS電池自動測試功能根據以下三點設置：

• 時間間距（測試周期可設定為10天―150天）

• 電池自動測試的日期和時間

• 電池有問題時默認的報警方式

4.1    市電有電時，UPS出現市電斷電告警

可能原因：

• 市電輸入空開跳閘；

• 輸入交流線接觸不良；

• 市電輸入電壓過高、過低或頻率異常；

• UPS輸入空開或開關損壞或保險絲熔斷；

• UPS內部市電檢測電路故障。

處理方法

• 檢查輸入空開。檢查輸入線路；

• 如市電異常可不處理或啟動發電機供電；

• 更換損壞的空開、開關或保險絲；

• 檢查UPS市電檢測回路。

4.2    市電正常時，UPS輸出正常；市電斷電后，負載也跟著斷電

可能原因

• 由于市電經常低壓，電池處于欠壓狀態；

• UPS充電器損壞，電池無法充電；

• 電池老化、損壞；

• 負載過載，UPS旁路輸出；

• 負載未接到UPS輸出；

• 長延時機型的電池組未連接或接觸不良；

• UPS逆變器未啟動（UPS面板控制開關未打開），負載由市電旁路供電；

• 逆變器損壞，UPS旁路輸出。

處理方法

• 在市電電壓正常時對電池充足電；啟動發電機對電池充電；在UPS輸入端加穩壓器；

• 檢查充電器。更換電池；

• 減少負載。將負載接到UPS的輸出；

• 檢查電池組是否接對、接好；

• 啟動逆變器對負載供電（打開面板控制開關）；

• 檢查逆變器。

4.3    UPS無法啟動

可能原因

• 電池長期放置不用，電壓低；

• 輸入交流、直流電源線未連接好；

• UPS內部開機電路故障；

• UPS內部電源電路故障或電源短路；

• UPS內部功率器件損壞。

處理方法

• 將電池充足電；

• 檢查輸入交流、直流線是否接觸良好；

• 檢查UPS開機電路；

• 檢查UPS電源電路；

• 檢查UPS內部整流、升壓、逆變等部分的器件是否損壞。

4.4    UPS開機時，輸入空開跳閘

可能原因

• 輸入空開容量太小；

• UPS內部短路；

• UPS內部功率器件損壞；

• 用戶的市電空開有漏電保護。

處理方法

• 更換輸入空開；

• 檢查UPS內部整流、升壓、逆變等部分的器件是否損壞；

• 檢查UPS內部整流、升壓、逆變等部分的器件是否損壞；

• 更換為無漏電保護的空開。

4.5    UPS在正常使用時突然出現蜂鳴器長鳴告警

可能原因

• 用戶有大負載或大沖擊負載啟動；

• 輸出端突然短路；

• UPS內部逆變回路故障；

• UPS保護、檢測電路誤動作。

處理方法

• 負載投入時按先大后小的順序；增大UPS的功率容量；

• 檢查UPS的輸出是否短路；

• 檢查UPS逆變器。檢查UPS內部控制電路。

4.6    UPS工作正常但負載設備異常

可能原因

• UPS輸出零地電壓過高；

• UPS地線與負載設備地線沒接在同一點上；

• 負載設備受到異常干擾。

處理方法

• 檢查UPS接地，必要時可在UPS的輸出端零地間并一個1-3KΩ電阻；

• 將UPS地與負載地接到同一個點上；

• 重新啟動負載設備。
