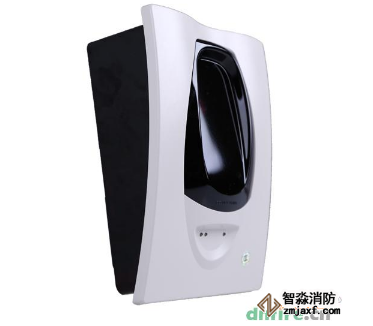

FSB-200S光束感煙探測器故障及運行狀態說明：
| 運行狀態 | 紅色 | 黃色及遠程故障輸出 | 綠色 | 遠程報警輸出 | 兩位數字顯示器讀數 | 初始方案 | 備注及解決措施 |
| 正常 | 不亮 | 不亮 | 閃爍 | 閃爍 | 不亮 | 成功完成初始設置或探測器復位 | - |
| 校準 | 不亮 | 亮 | 閃爍 | 閃爍 | 相關信號的強度以0-99顯示，如果顯示“-”表示處于調節狀態，“Low”表示信號很弱 | 校準開關 | - |
| 報警 | 亮 | 不亮 | 不亮 | 亮 | 不亮 | 加煙，或用測試濾光片，RTS451/KEY |
光線進入探測器或反光鏡 重新調節探測器位置 |
| 漂移補償增強故障信號 | 不亮 | 3個燈快速閃爍 | 閃爍 | 閃爍 | 不亮 | 長時間漂移超出正常范圍 | 清洗探測器和反光鏡 |
| 漂移補償減弱故障信號 | 不亮 | 2個燈快速閃爍 | 閃爍 | 閃爍 | 不亮 | 長時間漂移超出正常范圍 | 檢查光束路徑中，反光物與來自探測器和反光鏡之間光線的距離 |
| 超過探測范圍故障信號 | 不亮 | 2個燈快速閃爍 | 閃爍 | 閃爍 | 不亮 | 增加反光信號的強度 |
移開遮擋物 檢查不合格品 |
| 光束被堵初始反應故障信號 | 不亮 | 4個燈快速閃爍 | 閃爍 | 閃爍 | 不亮 | 光束被堵 |
移開遮擋物 檢查不合格品 |
| 光束被堵長時間反應故障信號 | 亮 | 4個燈快速閃爍 | 閃爍 | 亮 | 不亮 | 光束被堵 | - |
| 初始上電 | 不亮 | 閃爍直至完成 | 閃爍 | 閃爍 | 不亮 | 供電 | - |
| 退出初始校準狀態 | 不亮 | 閃爍直至完成 | 閃爍 | 閃爍 | 不亮 | 校準后按下復位開關 | - |
| 測試通過結果 | 亮 | 不亮 | 不亮 | 亮 | 不亮 | 使用控制器或RTS451/KEY測試 | 探測器處于報警狀態直至復位或暫停工作 |
| 測試失敗結果 | 不亮 | 亮，直至復位或暫停 | 閃爍 | 閃爍 | 不亮 | 使用控制器或RTS451/KEY測試 | 探測器處于報警狀態直至復位或暫停工作 |
注意：以上綠色及紅色LED指示由控制器控制。
FSB-200S光束感煙探測器一旦通過當?shù)剡h(yuǎn)程測試，遠程故障輸出及黃色LED 將以閃燈的形式輸出。參見下圖所示：
| 光束感煙探測器漂移比例 | 閃燈輸出次數 |
| < 10% | 無 |
| < 20% | 1 |
| < 30% | 2 |
| < 40% | 3 |
| < 50% | 4 |
| < 60% | 5 |
| < 70% | 6 |
| < 80% | 7 |
| < 90% | 8 |
| < 100% | 9 |
