文章整理了關于建筑強弱電的基礎知識，介紹了三相交流用電、導線種類、照明安裝方式、導線敷設符號、線路圖形符號、配電設備圖形符號、燈具和插座等圖形符號，僅供大家交流學習！

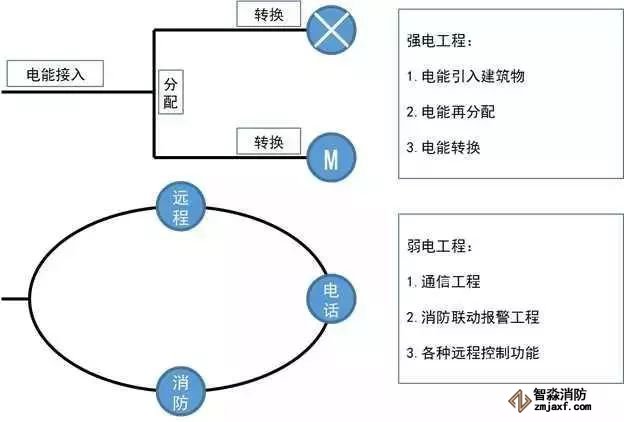

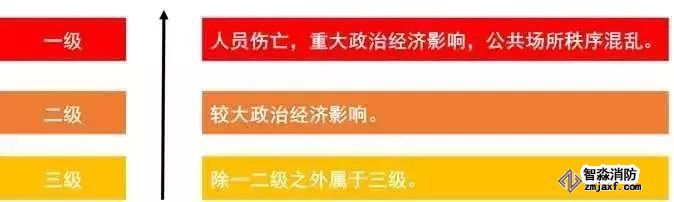

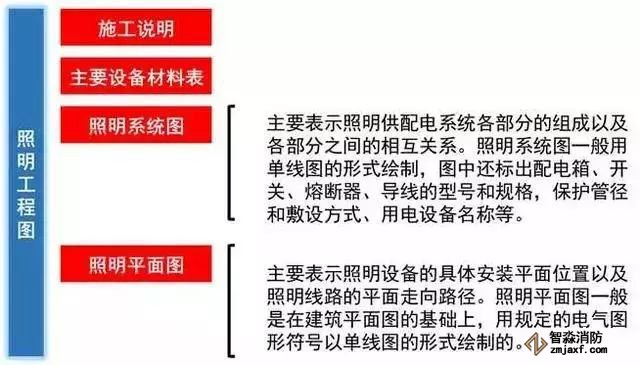

事故級別：

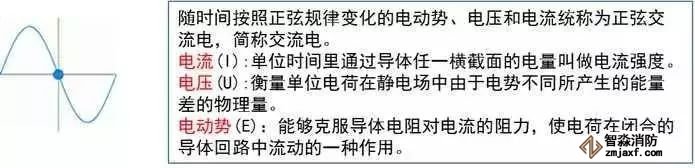

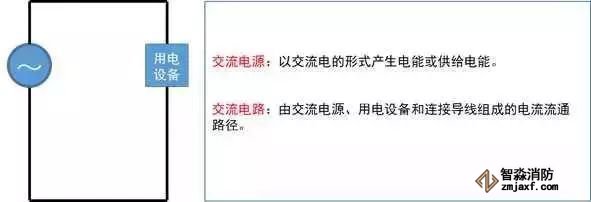

交流電：

三相交流電：三相交流電是由三個頻率相同、電勢振幅相等、相位差互差120°角的交流電路組成的電力系統。目前，我國生產、配送的都是三相交流電。

弱電產品精選弱電各系統培訓資料小程序

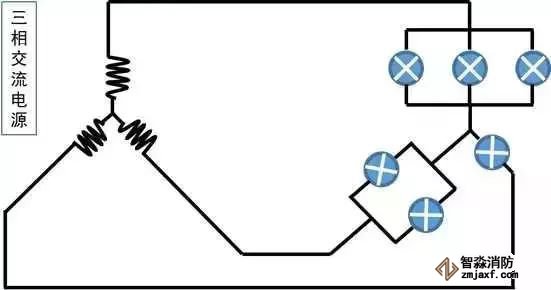

三相電源的星形(Y形)連接：相電機的星形接法是將各相電源或負載的一端都接在一點上，而它們的另一端作為引出線，分別為三相電的三條相線。

對于星形接法，可以將中點（稱為中性點）引出作為中性線，形成三相四線制。也可不引出，形成三相三線制。當然，無論是否有中性線，都可以添加地線，分別成為三相五線制或三相四線制。優點是可以同時得到兩種不同等級的電壓向三相用電設備和單相用電設備供電。

導線類型：

①BBLX，BBX：棉紗編制橡皮絕緣鋁芯、銅芯電線。

②BLV，BV：塑料絕緣鋁芯、銅芯電線。

③BLVV，BVV：塑料絕緣塑料護套鋁芯、銅芯電線。

④BLXF，BXF，BLXY，BXY：橡皮絕緣氯丁橡膠護套、聚氯乙烯護套、鋁芯銅芯電線。

⑤VLV，VV：聚氯乙烯絕緣、聚氯乙烯護套鋁芯、銅芯電力電纜，又稱全塑電纜。

⑥YJLV，YJV：交聯聚氯乙烯絕緣、聚氯乙烯護套鋁芯、銅芯電力電纜。

⑦XLV，XV：橡皮絕緣、聚氯乙烯護套鋁芯、銅芯電力電纜。

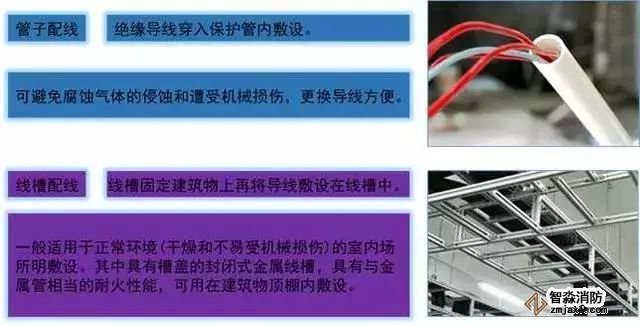

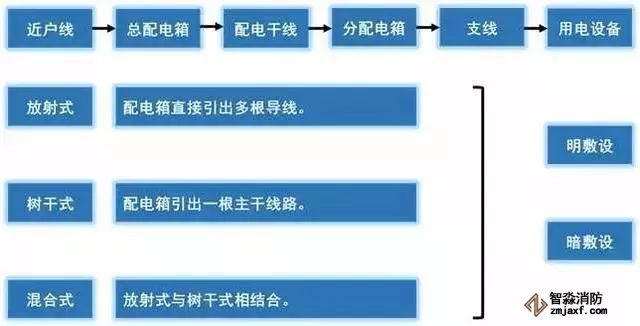

配線類型：點這免費下載水電圖集規范

照明配電箱的安裝高度應符合施工圖紙要求。若無要求時，一般底邊距地面為1.5m，安裝垂直偏差不應大于3mm。配電箱上應注明用電回路名稱。

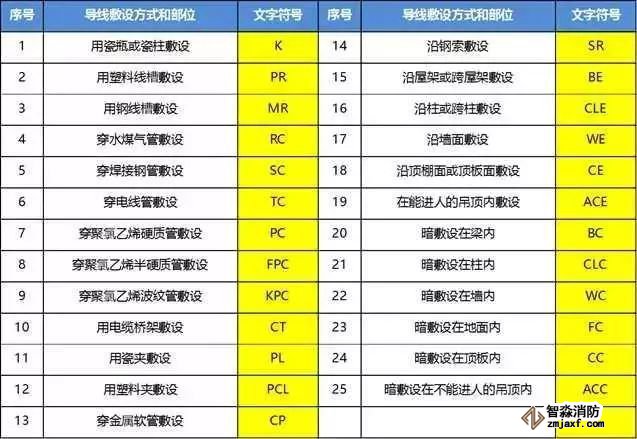

導線敷設：

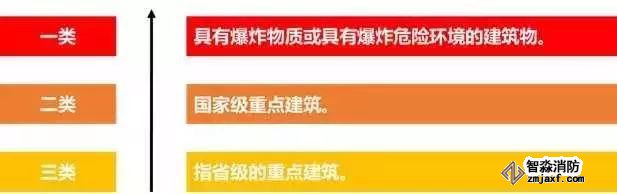

防雷等級：

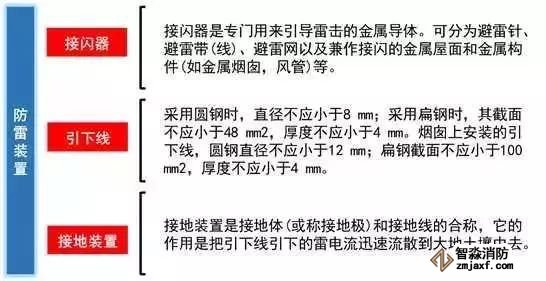

防雷裝置：

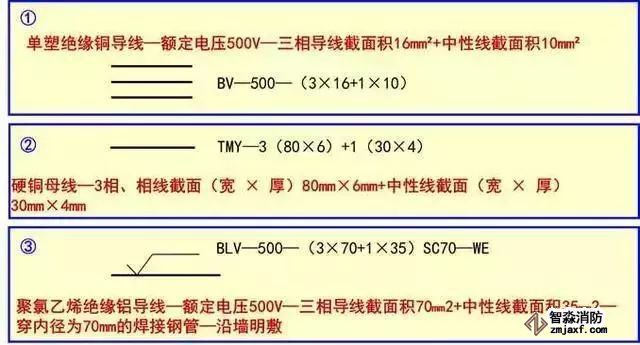

導線表示方法：

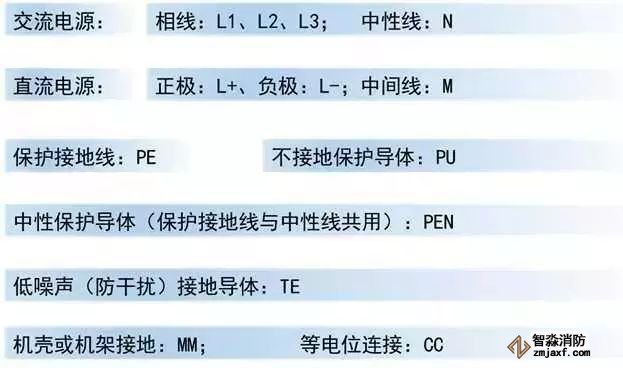

常用導線標記：

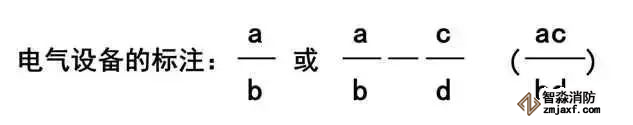

設備表示方法：

a：設備編號；

b：設備額定容量；

c：線路熔體或低壓斷路器脫扣電流（A）；

d：標高。

線路圖形符號：

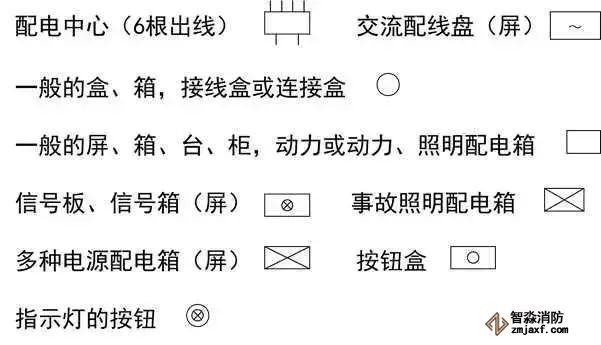

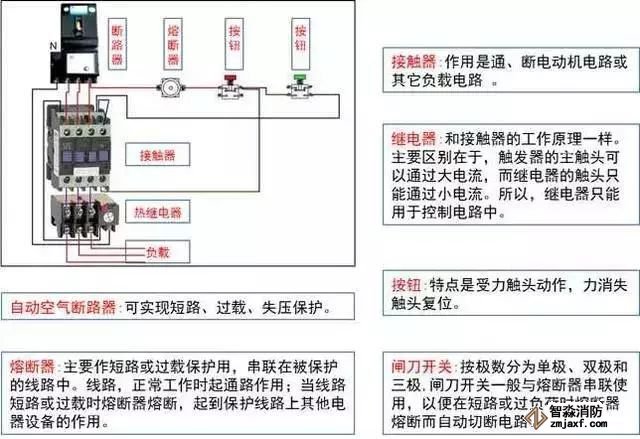

配電設備圖形符號：

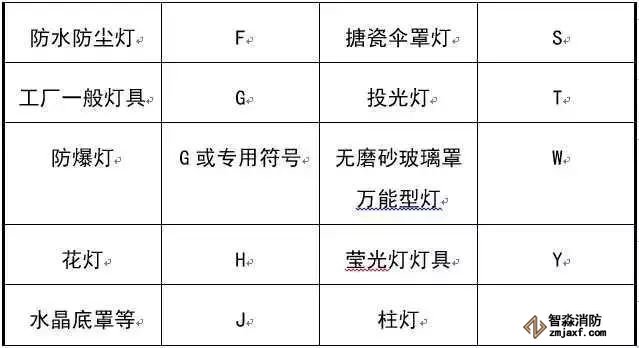

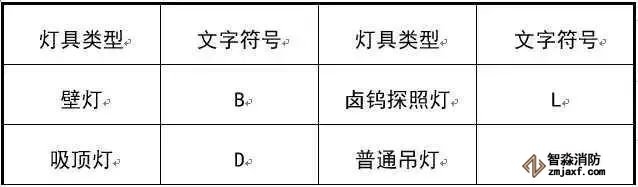

燈具圖形符號：

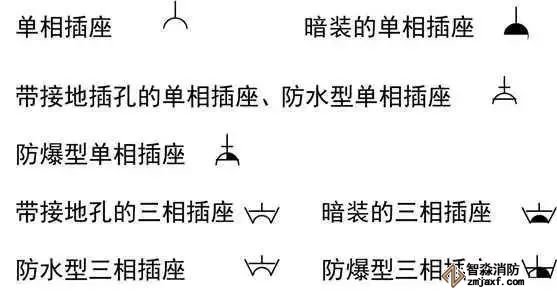

插座圖形符號：

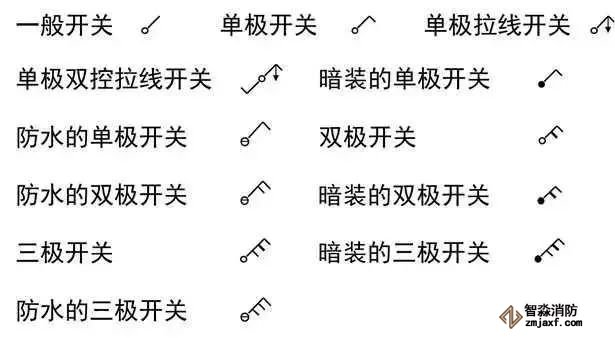

開關圖形符號：

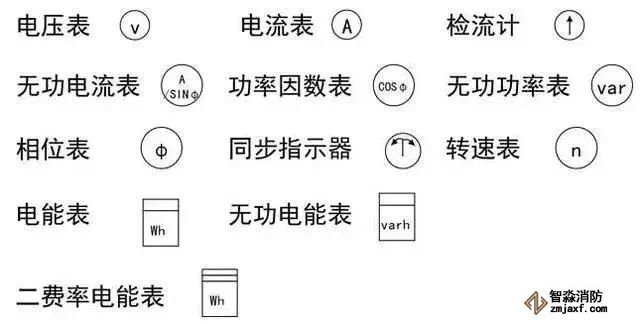

電表圖形符號：

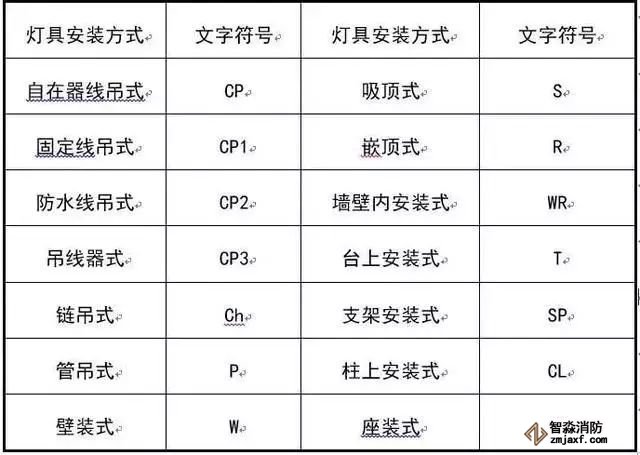

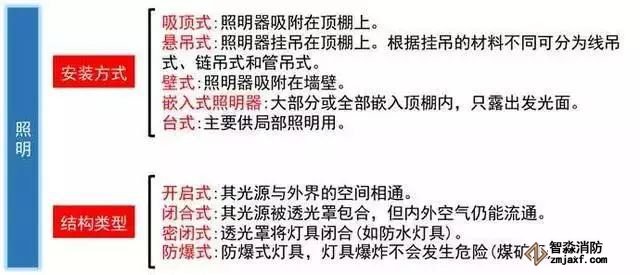

燈具安裝方式：
