產品簡介：三江FJ-KZJ-301輸入輸出接口一、三江FJ-KZJ-301輸入輸出接口概述三江FJ-KZJ-301型輸入輸出接口（簡稱FJ-KZJ-301接口），主要用于連接防火門監控設備。二、三江FJ-KZJ-301輸入輸出接口特點及技術指標1.工作方式：無極性二線制總線2.靜態電流：＜0.6mA3.動作電流：＜5mA4.輸出控制接點容量：2A@DC30V

|
三江FJ-KZJ-301輸入輸出接口
一、三江FJ-KZJ-301輸入輸出接口概述
三江FJ-KZJ-301型輸入輸出接口（簡稱FJ-KZJ-301接口），主要用于連接防火門監控設備。
二、三江FJ-KZJ-301輸入輸出接口特點及技術指標
1.工作方式：無極性二線制總線
2.靜態電流：＜0.6mA
3.動作電流：＜5mA
4.輸出控制接點容量：2A@DC30V
5.工作指示：巡檢狀態巡檢指示燈約每12秒閃亮一次，輸出狀態巡檢指示燈常亮；反饋狀態輸入指示燈常亮
6.編碼方式：電子編碼方式，每個FJ-KZJ-301接口占用一個總線地址，編碼范圍可在1～324之間任意設定
7.使用環境：溫度：-10℃～50℃；相對濕度：≤95%（40℃±2℃無凝露）
8.終端負載：47K電阻
9.外型尺寸：86mm×86mm×40mm(帶底座)
10.外殼材料和顏色：ABS，白色
11.重量：約130g

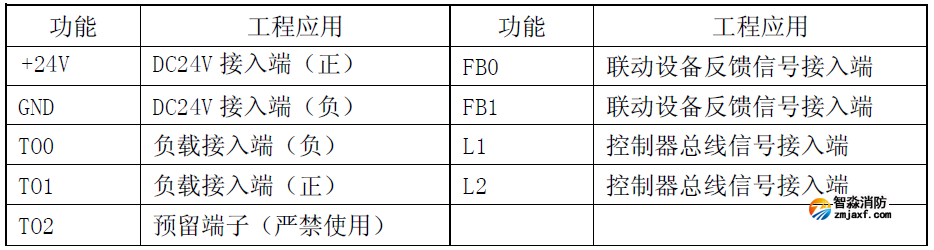

三、三江FJ-KZJ-301輸入輸出接口接線端子說明

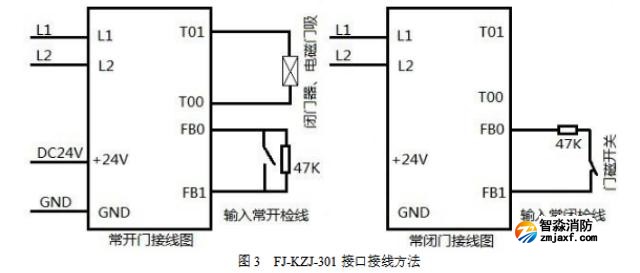

四、三江FJ-KZJ-301輸入輸出接口接線圖
輸入端檢線方式可設置為“常開檢線”、“常閉檢線”。
“常開檢線”主要用于配接閉門器、電磁門吸、電磁釋放器；“常閉檢線”主要用于配接門磁開關，在配接門磁開關使用時，輸入回路必須串接47K終端電阻；接線方法如圖3所示：
注：工作模式為02時，301接口輸入端配接門磁開關，DC24V電源無需接入。工作模式可詳情說明書。
五、三江FJ-KZJ-301輸入輸出接口安裝調試
1.確認模塊類型與施工圖紙上所注類型相匹配；
2.將編碼器上的4芯編碼插頭與FJ-KZJ-301接口主體上的4芯編碼插座連接好，再將編碼器調整為編碼功能，并且設置正確的地址，完成地址編碼；
3.正確接線；
4.按施工圖紙，使用2枚M4螺釘，通過兩個橢圓形螺絲孔，將模塊底座固定好，再將模塊主體插到模塊底座上，并應確保兩者接觸良好；
5.待全部模塊安裝完畢，且確認無誤后，接通控制器電源。自動登錄成功后，模塊巡檢指示燈約12秒閃爍一次，表明模塊已開始工作；
6.完成安裝后進行調試，讓控制器發送啟動信號，經由模塊傳送給所連接的聯動設備，后者做出相應動作，FJ-KZJ-301接口點亮巡檢指示燈，聯動設備動作后給出反饋信號，FJ-KZJ-301接口收到反饋信號后點亮輸入指示燈，表明該FJ-KZJ-301接口工作正常；
7.調試結束后，復位FJ-KZJ-301接口及相應設備。
六、三江FJ-KZJ-301輸入輸出接口注意事項
1.工程應用時，外接24V電源正負極性不能接錯，否則將損壞模塊；
2.同一回路中，不允許兩個或兩個以上的產品具有相同的地址，否則系統將會報出重碼故障；
3.請確認FJ-KZJ-301接口所接的輸入設備是屬于反饋類型還是火警類型，并在監控器里對該FJ-KZJ-301接口的設備類型做相應的類型設置。自動登錄時，FJ-KZJ-301接口將輸入設備默認為反饋類型。
