幾十個弱電系統拓撲圖及設備圖片，可作方案素材
前言：

大家好，我是智淼消防工程安裝。我會經常發一些拓撲圖的，這樣的有助于我們了解這個系統的架構，也有助于我們做方案，尤其對新人學習，這個素材是太重要了。其實它的作用在于我們不用文字去敘述了，直接發圖片給業主，更加直觀明了，今天分享幾十個拓撲圖和學習圖片，價值連城，收集不易，希望對大家有所幫助。

正文：

為了更好的讓新人理解每張圖片的含義，我對每一張圖片簡單的介紹一下。

1、校園IP網絡廣播系統圖

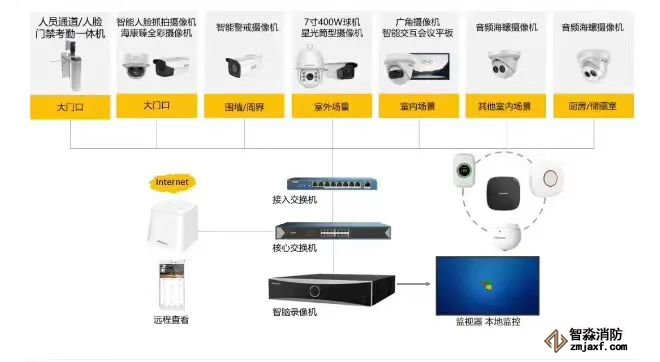

2、安防系統拓撲圖，包含了門禁及監控系統

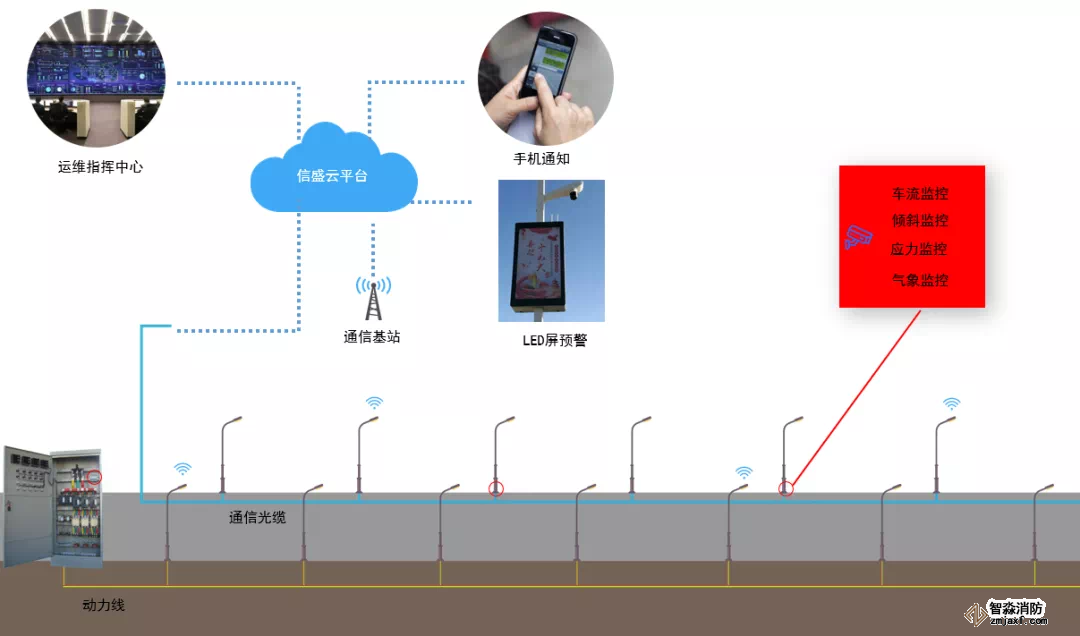

3、智慧燈桿拓撲圖，以后這樣的項目會越來越多

4、智慧校園建設詳細分析圖

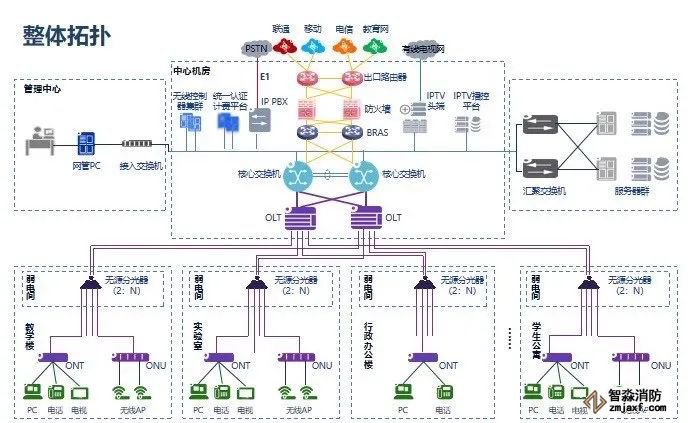

5、全光網絡拓撲圖，全光網絡雖然很火，但是用的還是比較少。

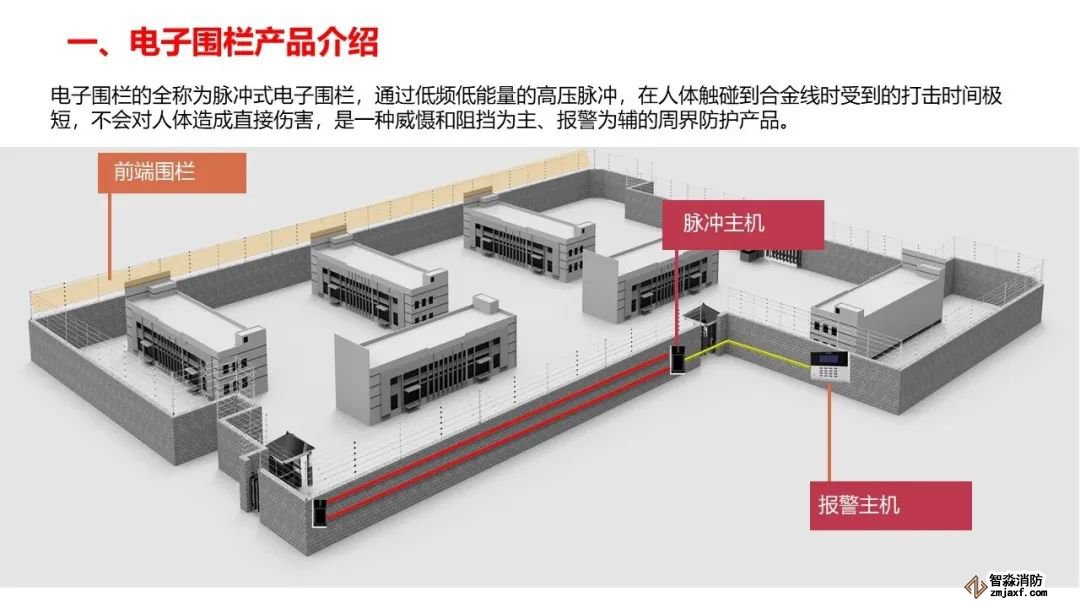

6、電子圍欄系統整體架構

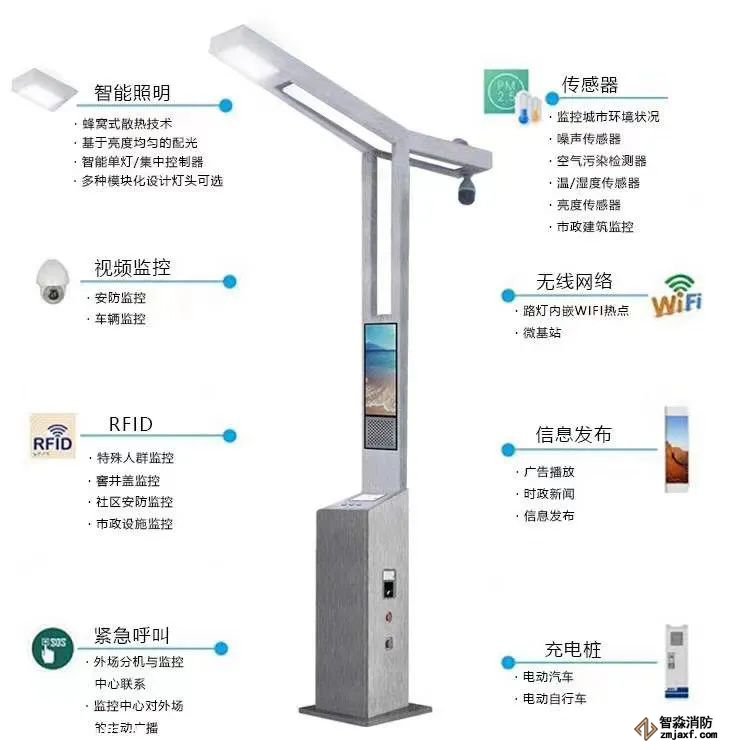

7、電子圍欄系統平面示意圖

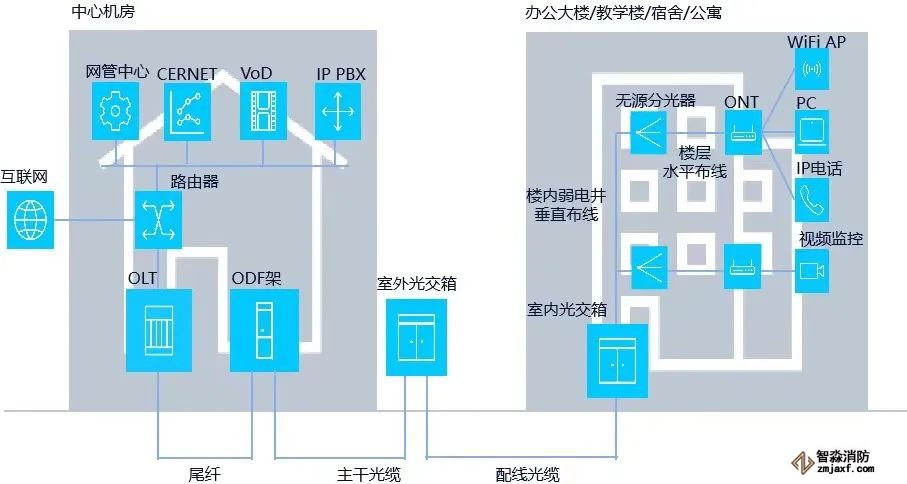

8、全光網絡連接示意圖

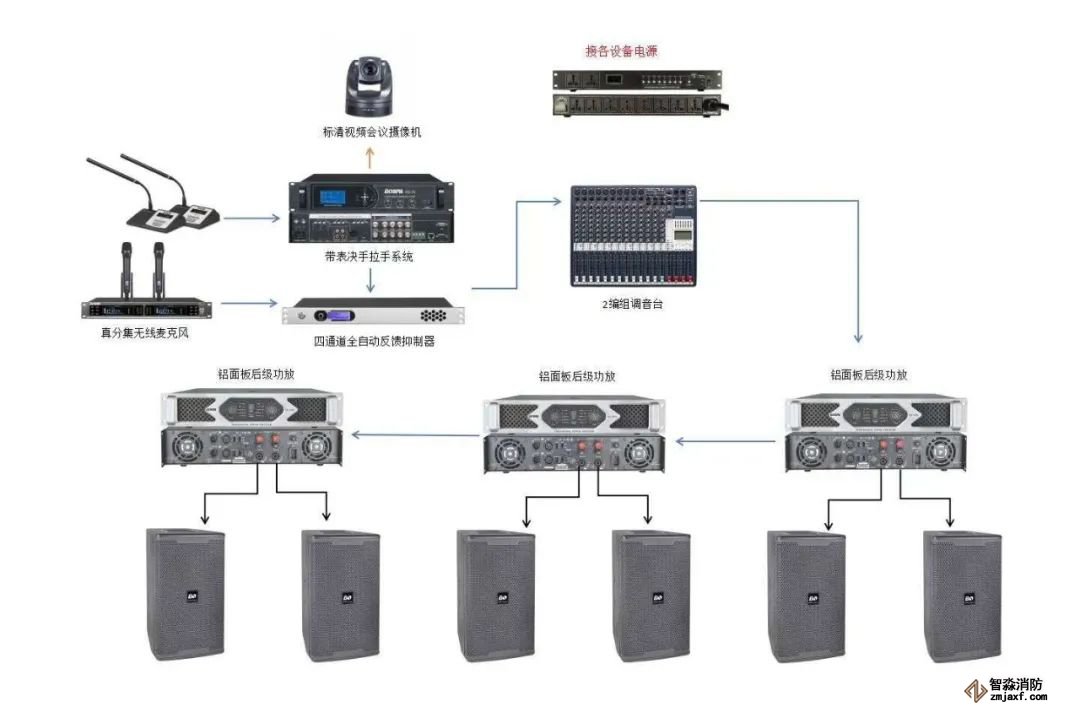

9、校園項目公共廣播系統圖

10、一般的公共廣播系統拓撲圖，通用性的

11、機房工程拓撲圖，這個圖學習機房工程非常好。

12、智慧燈桿功能圖

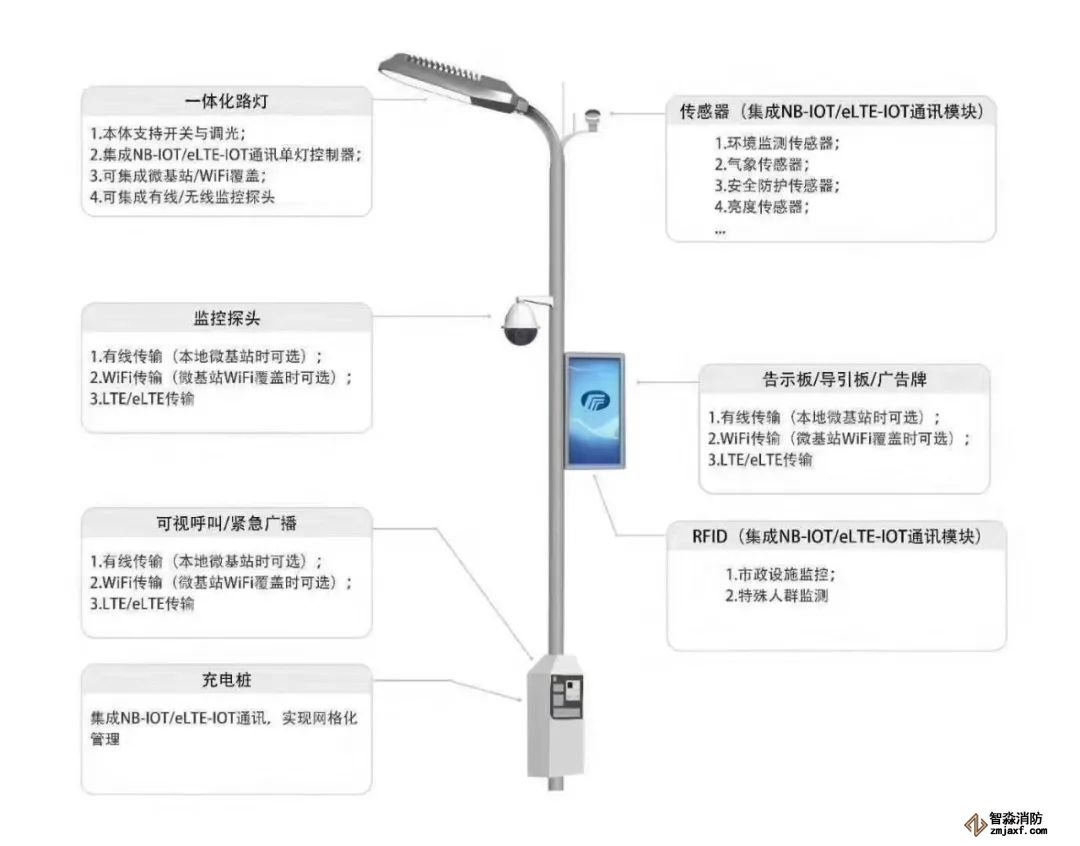

13、智慧燈桿分解圖

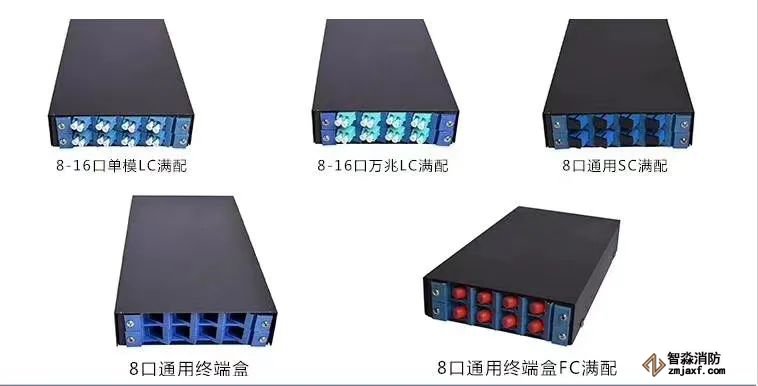

14、各種類型的光端盒

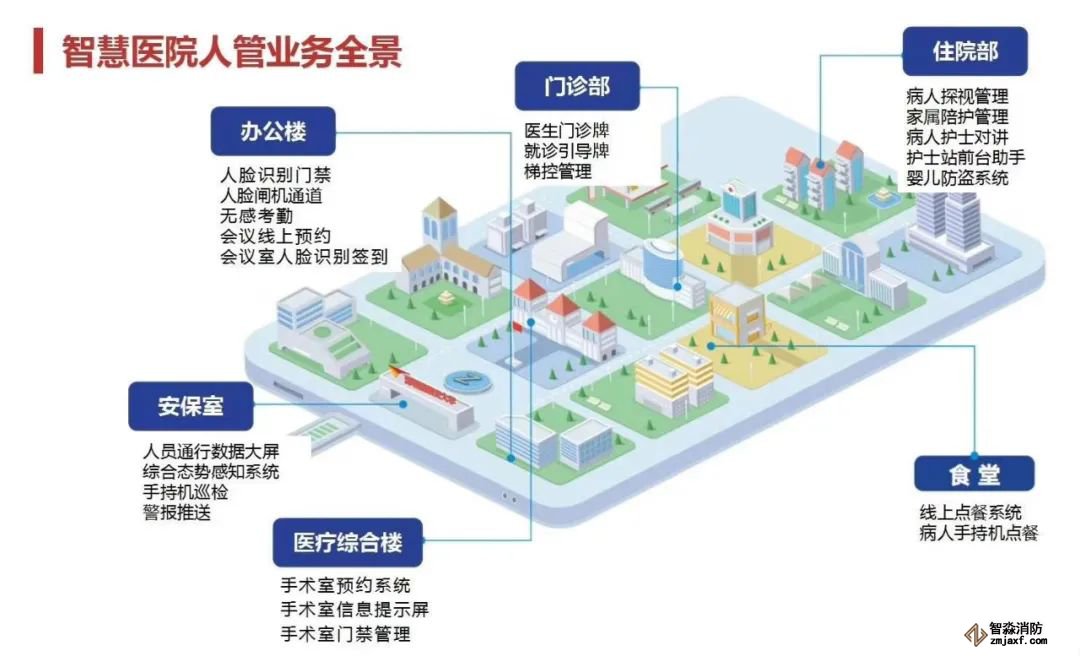

15、智慧醫院的室外弱電配置圖

16、智慧校園人管業主全景規劃

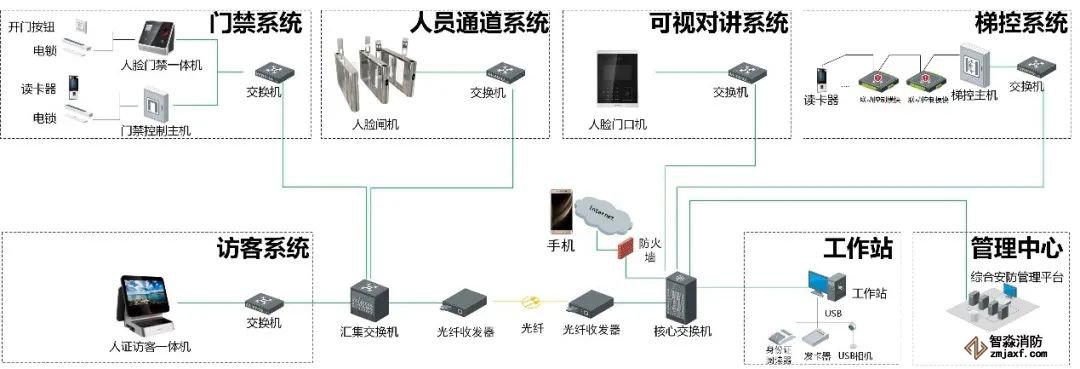

17、安防綜合管理平臺整體架構

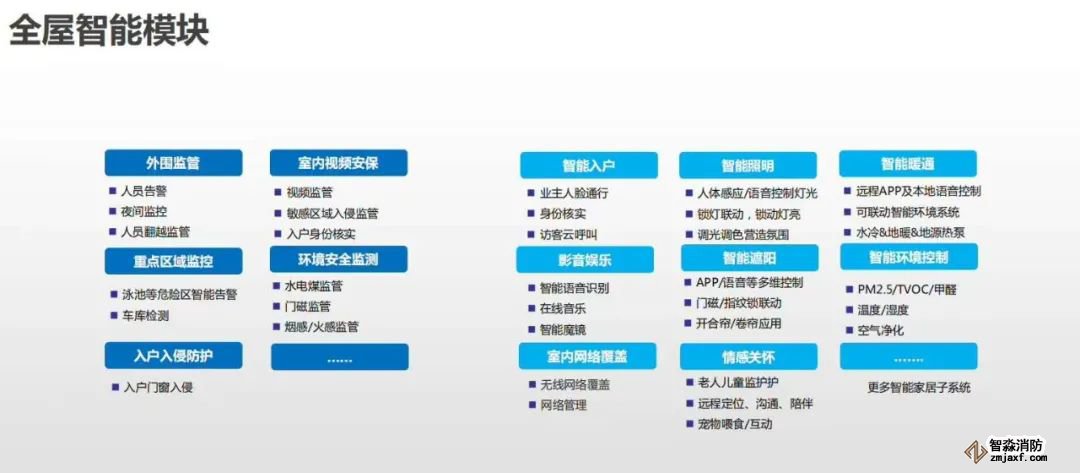

18、智能家居模塊組成

19、一卡通拓撲圖

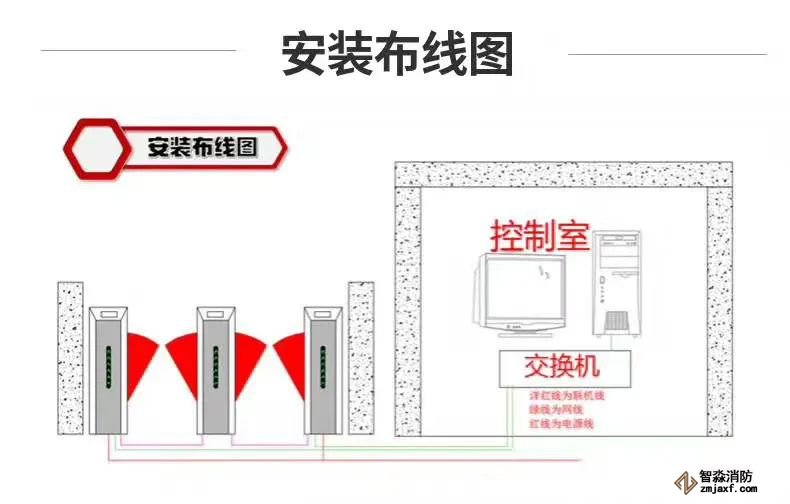

20、人員通道管理布線圖

21、訪客通道的應用分析

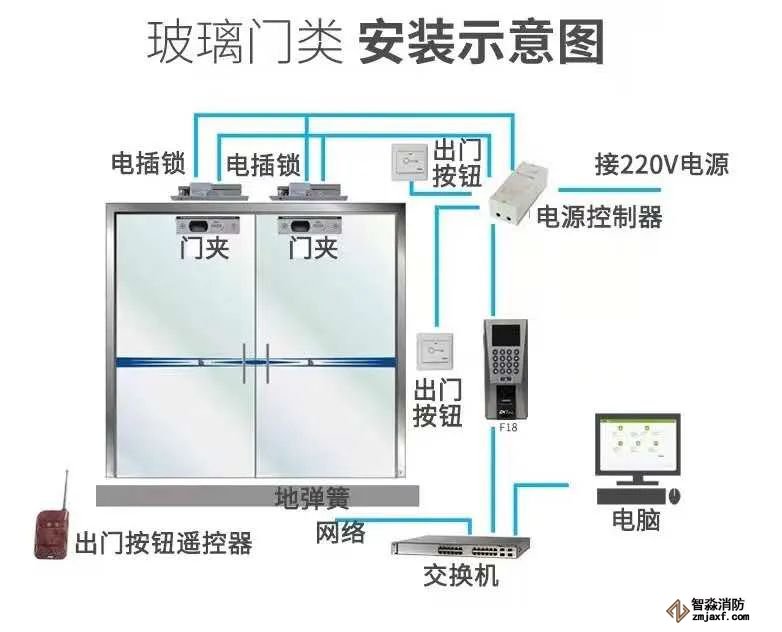

22、玻璃門類的安裝示意圖

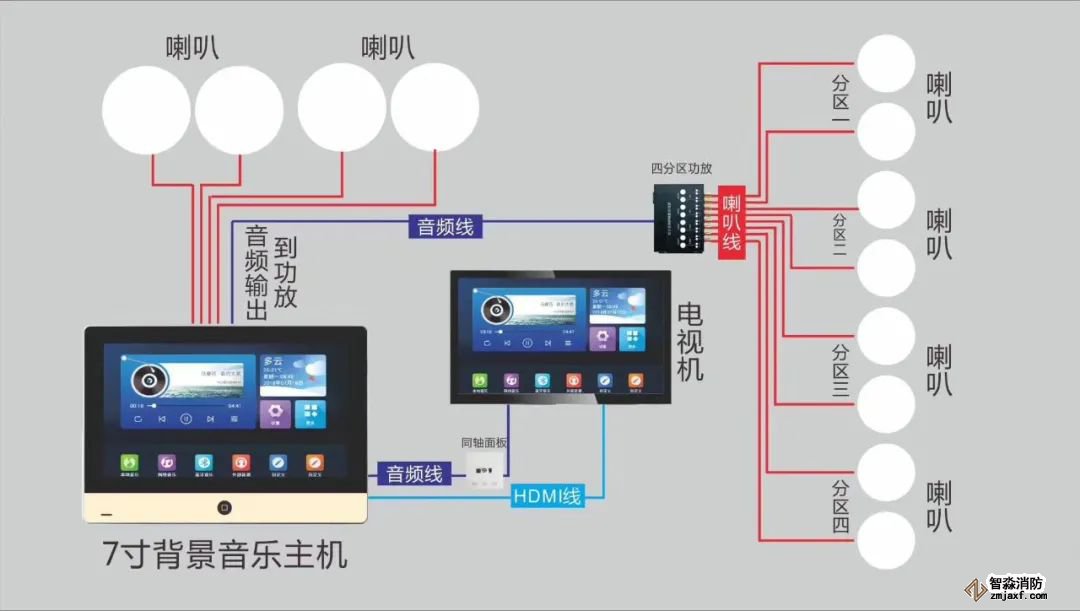

23、家庭背景音樂的連接示意圖

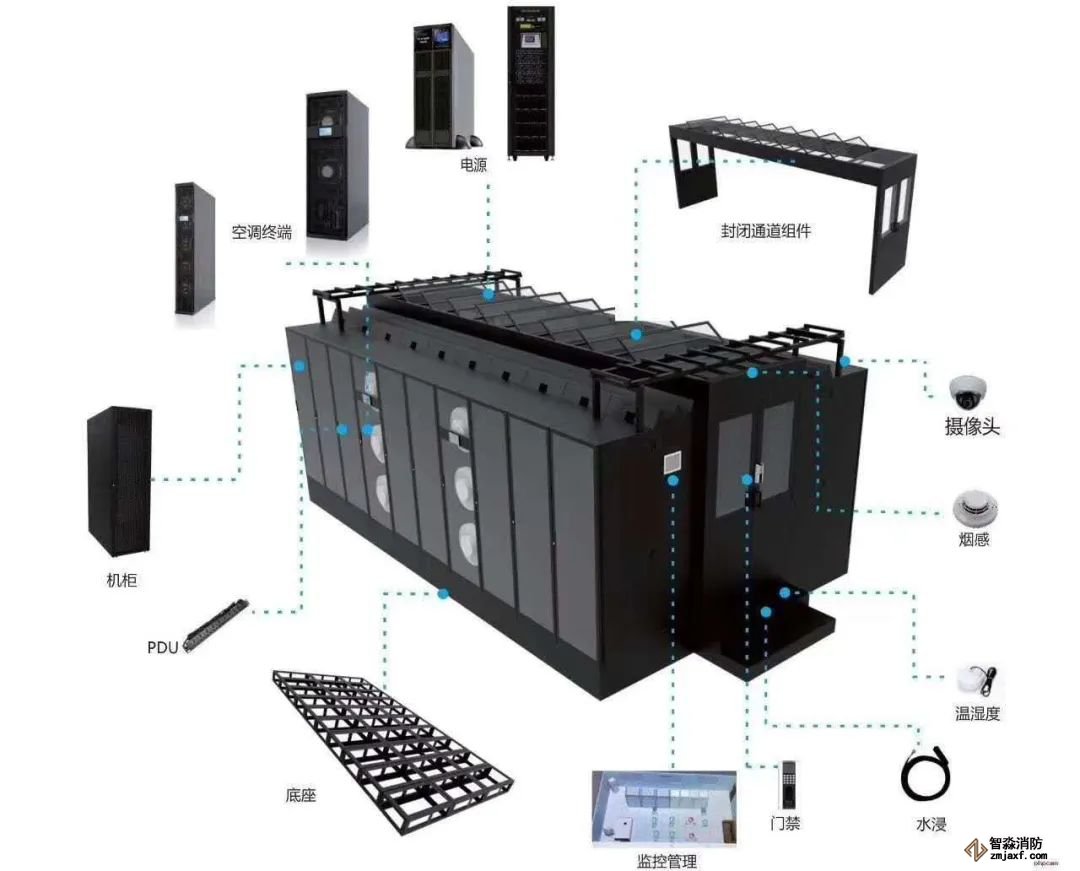

24、模塊化機房組成

26、弱電橋架配件圖

總結：

以上圖片包含的東西，你都會的話，說明你是一個老司機了，如果不會的話，還是要學習一下的，尤其作為公司新員工學習圖片是可以的。
