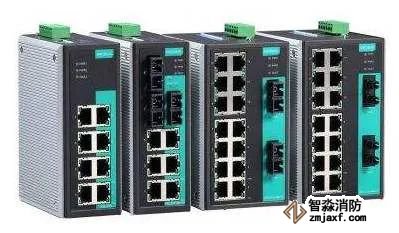

弱電工程工業以太網交換機電源故障總結
前言：
大家好，我是江蘇智淼消防。眾所周知，工業以太網交換機由于其特定的工業應用場合，我們在使用過程中難免會發生這樣或那樣的故障，但縱觀來看這些故障還是有一定規律可循，比如電源故障就占其中很大一部分比重。工作中常遇到各種各樣的電源故障問題，估計其比例應該不低于50%，在這里就工業交換機電源故障問題稍作總結，我們一起來看看吧！
正文：
通常來講，工業交換機電源可分為兩部分：一部分是工業交換機的外部饋電，即設備電源輸入部分；另一部分是工業交換機內部主板、燈板或串口板等的工作電源。正常情況下工業交換機上電后，外部饋電部分通過轉換器件給主板、燈板或串口板等提供工作電壓如DC3.3V、DC5V或DC12V不等，當然主板或串口板上或許還有一些電源器件提供必要的工作電壓，之后工業交換機啟動開始工作。由此可見，工業交換機上電過程中任一環節出差都會導致工業交換機上電失敗，俗稱“開不了機”。
這是經常見到的一類問題：工業交換機無法上電或上電后工業交換機無任何顯示，電源指示燈不亮，通常這是設備電源輸入部分出問題了。
工業交換機因電磁兼容需求通常會對設備輸入電壓做一些處理，其中共模貼片電感就是常用到的一個器件，很多工業交換機都會用到它，甚感納悶的是這個只有4個焊點且個頭不小的共模貼片電感經常虛焊，導致設備無法上電，機器焊接也會犯低級錯誤。另外一些防浪涌器件如壓敏電阻、TVS管擊穿或漏電也會導致設備無法上電。當然電源轉換器件出問題是最直接的，開關電源、電源模塊、濾波器等出現故障也是屢見不鮮，它們的故障現象如輸入短路、輸入過流、無輸出、輸出欠壓或帶不動負載等。
這也是經常見的一類問題：工業交換機上電后所有指示燈常亮或交換機上電后僅電源指示燈亮，設備不工作。這種情況電源輸入部分正常了，但主板上的電源出問題了。
工業交換機主板上通常配置了各種工作所需的電源器件，這些電源器件為交換機正常工作提供必要的電壓、電流，通常這些電源器件是貼片封裝的，貼片器件的虛焊對機器也在所難免，工作中碰到的電源芯片虛焊其比例真不低，這里需要著重強調的是主板3.3V性能好壞將直接影響工業交換機的通訊性能。
