弱電橋架各種彎頭配件一般都是在廠家預訂好的，在現場做的缺點一是不美觀，二是不耐用（特別是噴涂及熱浸鋅處理的），三是費工時，特別是有的項目監理是不允許在現場加工的，所以通常是用戶提前按施工圖紙出好清單，由廠家訂制好后再直接進行安裝。

電纜橋架安裝過程中，用到的彎頭一般有三種：一種是水平彎，一是垂直上下彎，還有一種是"之"字彎。以下舉例說明這些彎頭制作方法及公式：例：400×150的橋架做45°"之"字彎從橋架側面取15cm×0.8在橋架底部畫點將這段距離等分,然后三個點連接就成一個45°的等腰三角形(另一邊用同一方法)，然后將這個三角切掉就形成一個45°彎，然后再用要做的高度×1.41為最里邊的頂點再畫三角形，方向與前面那個相反，做出來就是一個45°之字彎。90°彎是取要做的那一面的2倍畫三角，例如400×150做水平彎頭,則取400×2畫三角切掉就行了，如果要做垂直彎頭則取150×2。

總結出來的公式：比如45度的坡度彎頭，你只要記住這句話就知道怎么做了"爬坡45度，橋架高度乘以0.8中分劃三條線為一個彎，斜邊是爬坡高度乘以1.41，30度是橋架高度乘以0.8除以45乘以30中分劃三條線為一個彎，斜邊是爬坡高度乘以2水平90度彎是橋架寬度乘以0.8中分劃線，斜邊(內邊)600以上200乘以1.41 600以下100乘以1.41"。

以下是圖解橋架彎頭做法：

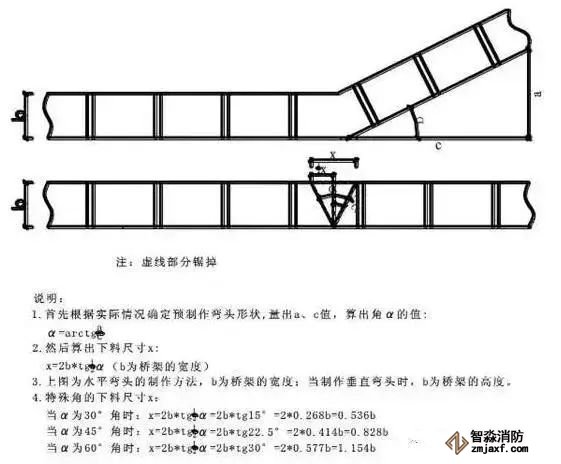

一、單個彎頭的制作方法：

弱電產品精選綜合布線施工教學小程序

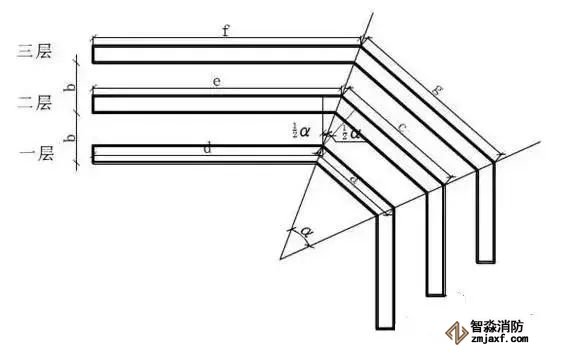

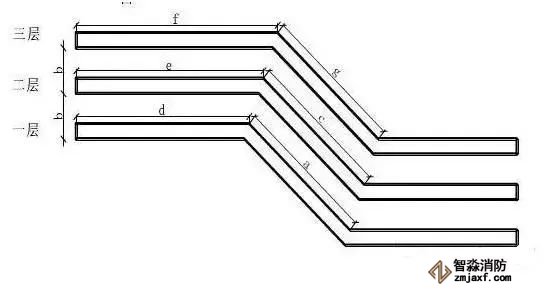

二、多層等間距等高電纜橋架任意角彎頭制作方法

制作方法及步驟：

本圖的角α值同"一"中角α值；本圖的b值與"一"中的b值不同，為層間距值。

1、制作第一層彎頭：

第一層兩個彎頭的做法同"一"中彎頭的做法，兩個彎頭間距a值由現場確定，但需滿足電纜彎曲半徑的要求。

2、制作第二層彎頭：

（1）計算第二層橋架第一個彎頭的定位尺寸e：首先量出第一層橋架定位尺寸d值，則e=d+btg1/2α

式中：b為層間距，角α值同"一"中角α值

（2）依照"一"的方法制作第二層彎頭的第1個切口α；

（3）計算兩個彎頭間距c值：

c=2btg1/2α

式中：b為層間距，a為第一層橋架兩個彎頭的間距

（4）依照"一"的方法制作第二層彎頭的第2個切口α；

（5）計算補償尺寸h：h=2 btg1/2α

3、制作第三層彎頭：

制作方法同第二層彎頭f=e+btg1/2α，g=2btg1/2α+c注：多列等間距等寬橋架任意角彎頭的制作方法與多層等間距等高橋架任意角彎頭的制作方法相同。

三、多層"之"形彎頭的作法：

與"二"類似，只是a、c、g值相等，所切的兩個α角在橋架的兩邊。

現場做一個上坡彎頭！圖文并茂，通俗易懂！

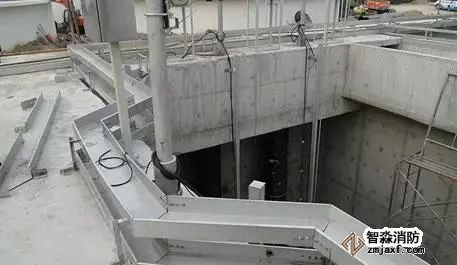

在前期施工中，特別是弱電方面，做橋架是經常的事情！線槽橋架應用的場所：地下室。工廠。商場。地鐵。等等地方需要做線槽橋架！！橋架彎頭的制作就成為一門技術活。

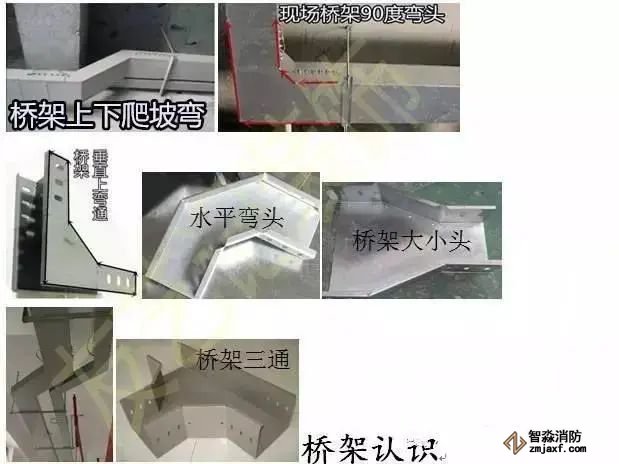

工地上常見的彎頭類型：

30度45度60度90度水平彎頭 不同角度上下爬坡彎頭 大小變徑彎頭 三通彎頭 90度垂直彎頭 兩個45度角組成的90度水平彎頭 兩個45度組成的90度垂直彎頭

橋架彎頭常用到的工具有哪些？

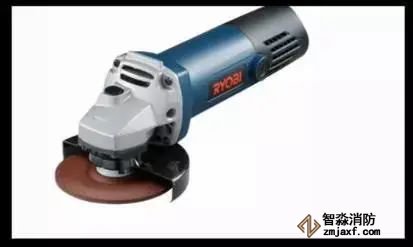

手磨機 角尺 卷尺 畫筆

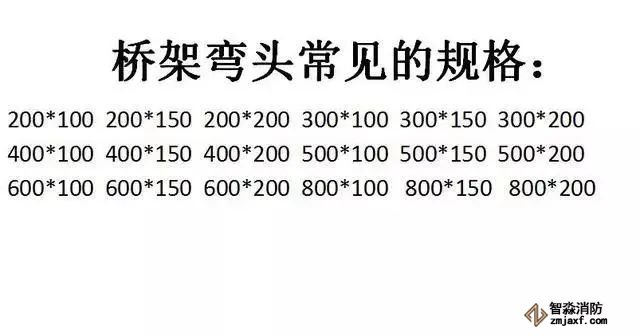

橋架彎頭常見的規格？

橋架安裝多少錢一米？

橋架安裝多少錢一米？這個問題沒有準確的答案，每個地區發展不同，所以人工費用也會不同，甚至橋架的大小、施工環境、安裝高度、安裝難度而去定價格，所以小編只能在這里提供下部分地區橋架安裝價格給大家參考下。

50-80（寬）：18塊一米（安裝高度為4米）_22塊錢一米（安裝高度為6米）

100-200（寬）：30塊一米（安裝高度為4米）_35塊錢一米（安裝高度為6米）

300（寬）：35一米（安裝高度為4米）_45塊錢一米（安裝高度為6米）

400（寬）：40一米（安裝高度為4米）_50塊錢一米（安裝高度為6米）

600-800（寬）：45-55一米（安裝高度為4米）_60塊錢一米（安裝高度為6米）

900*1000（寬）：65一米（安裝高度為4米）_75塊錢一米（安裝高度為6米）

（以上價格只包安裝橋架，不包穿線，輔材另算）

注意點：橋架與線槽是不同的，由于它們形狀幾乎相同可是，性能作用大為不同，安裝價格也會不同。

覺得有用的朋友可以轉發下，支持下。

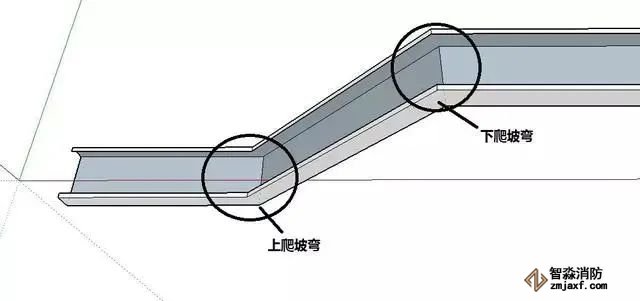

切法：上下爬坡彎頭！（常見的度數有 30度 45度 60度）

上下爬坡彎頭！需要根據現場計算爬高的距離！也就是圖中 第一個彎頭就第二個彎頭這段距離根據現場來計算！

切法：水平彎頭！（常見度數有 30度 45度 ）

水平彎頭也是需要根據現場來計算 水平距離！也就是第一個彎頭到第二個彎頭的這段距離！

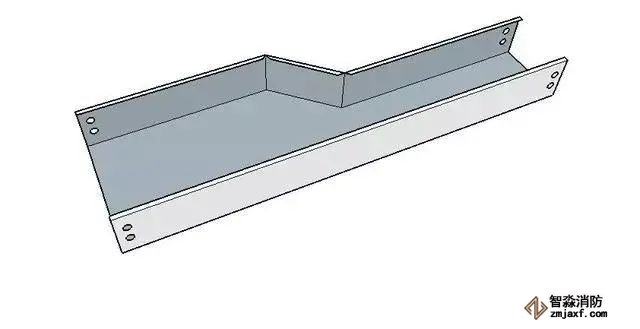

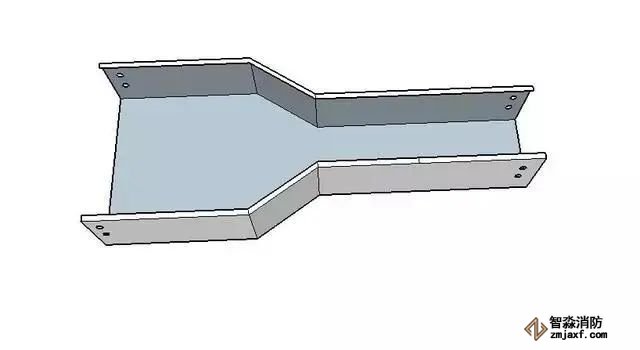

切法：大小變徑彎頭

分為一邊縮進和兩邊都縮進

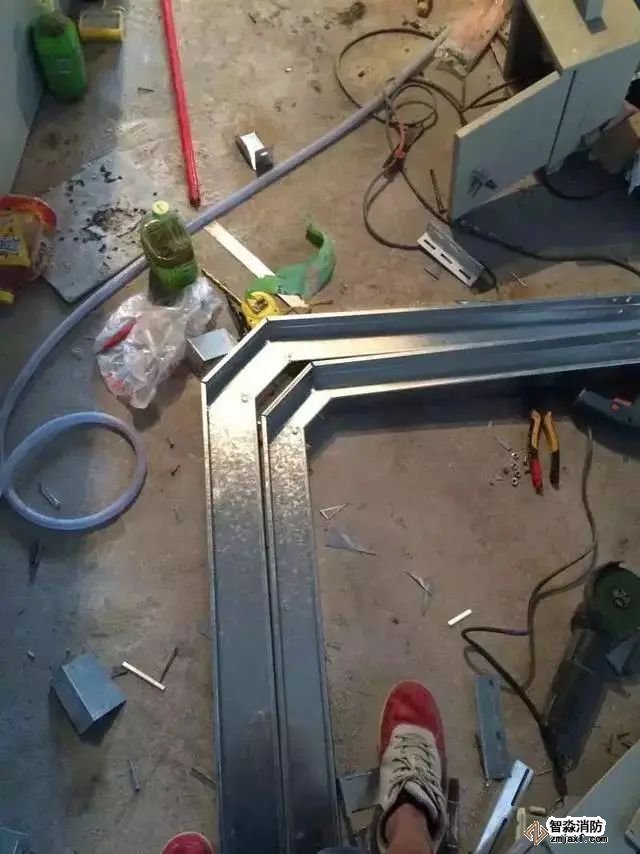

切法：兩個45度角組成的90度水平彎頭

只需要公式！各種度數都可以做！

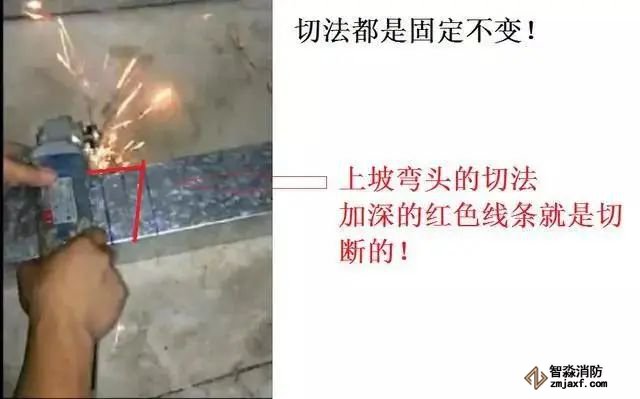

切法不變固定！

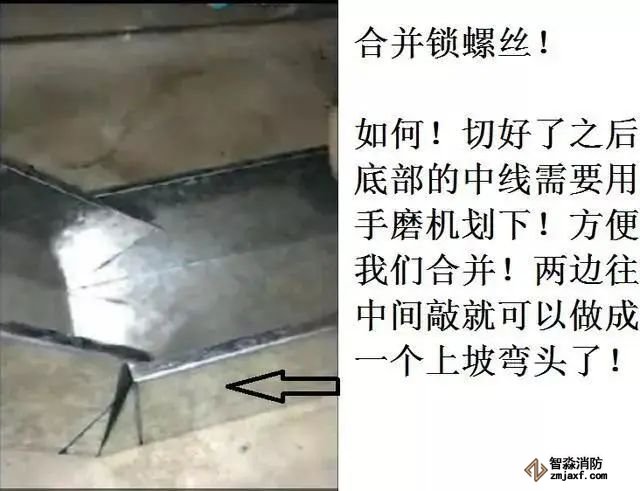

最后一步合并上螺絲！

線槽橋架應用的場所：地下室。工廠。商場。地鐵。等等地方需要做線槽橋架！！橋架彎頭的制作就成為一門技術活！！下面我們圖解上下爬坡彎頭的制作！

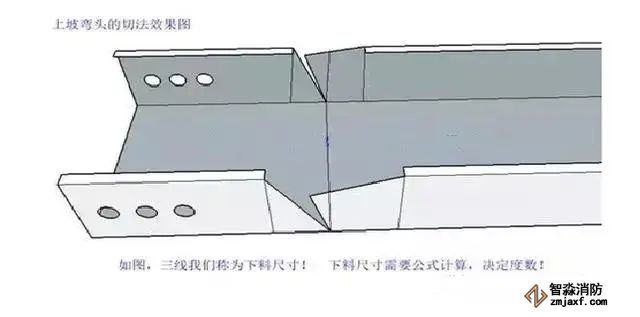

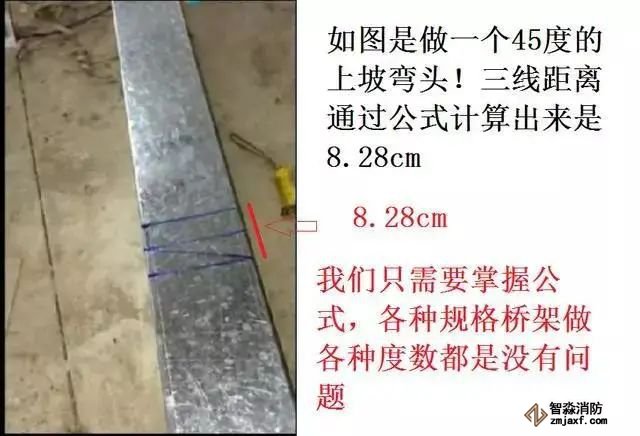

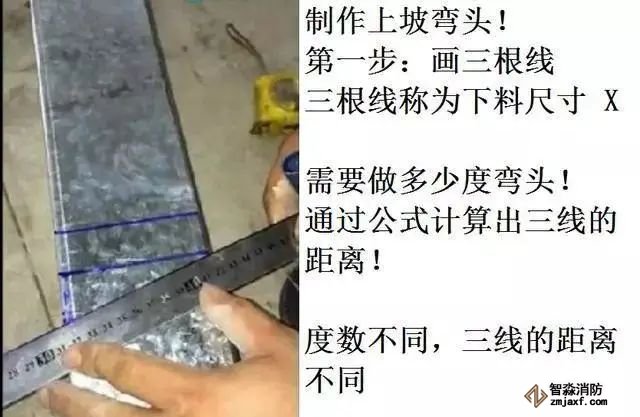

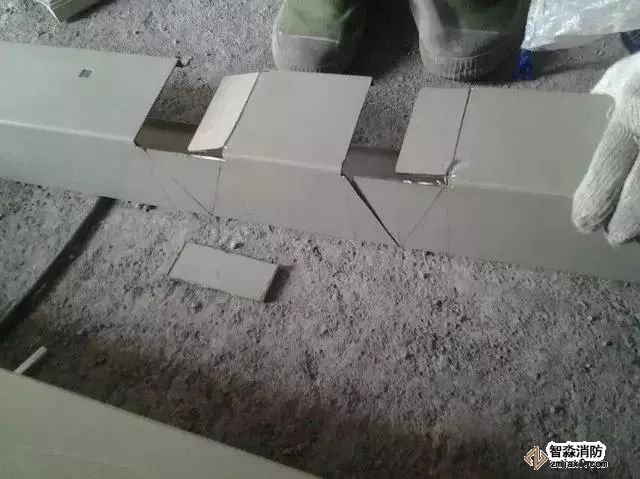

上坡彎頭制作！如下圖：上坡彎頭的切法效果圖！所有的上坡彎頭切法都是固定！無論橋架規格大小！而我們需要計算的則是，下料尺寸！如下圖，三線的距離我們稱為下料尺寸 X！下料的尺寸直接影響著做出來的彎頭度數！

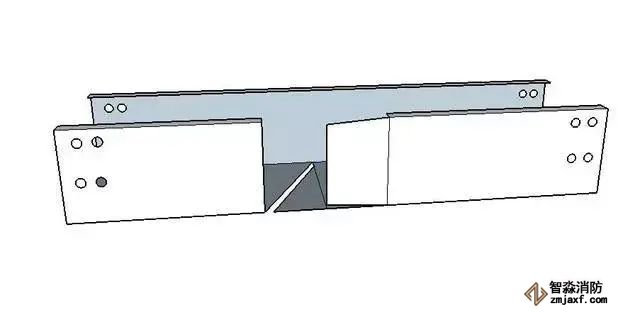

上坡彎頭切法效果圖

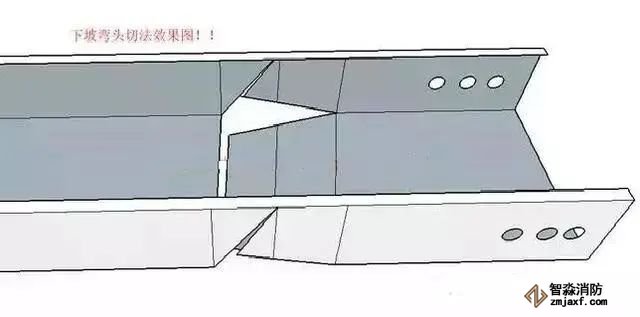

有上坡彎頭就有下坡彎頭，我們來看下下坡彎頭的切法效果圖！！！如下圖！

下坡彎頭三線稱為下料尺寸！切法固定！三線距離決定度數！橋架規格大小不同，三線的距離也會不同！通過公式就可以做任意度數的上下爬坡彎頭！！

下坡彎頭切法效果圖

下面我們來總體看下上下爬坡彎頭的制作圖解！！

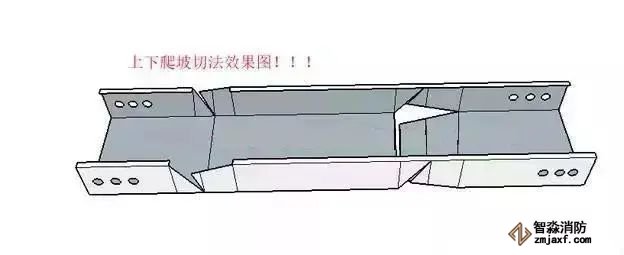

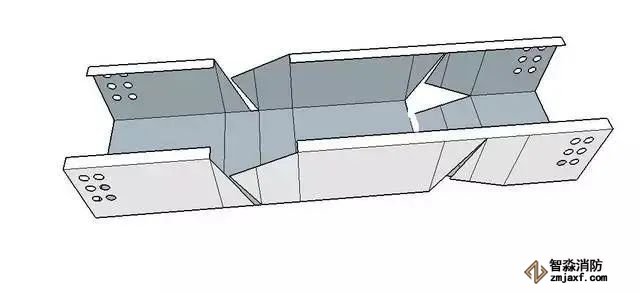

上下爬坡切法圖

OK，以后做上下爬坡彎頭具體切法就會了吧！無論多大的橋架。它的切法都是不變的。做上下爬坡彎頭具體切法就會了吧。無論多大的橋架。它的切法都是不變的 公式就是上坡的尺寸乘1.4 如果上坡是20 就是20*1.4=28 28就是坡長，橋架制作其實并不難，難著不會，會者不難，只有多動手，多做，把尺寸都記在心里！
