前言
消防圖紙按不同專業分為水、電、風三大塊，一個建設項目的消防設計圖紙可能由一家具備資質的設計院整體設計，也可能把消防工程專業分包給具備消防工程專項設計資質的消防工程公司設計。
火災自動報警系統屬于電氣專業的一個子項，要讀懂一個系統的設計圖紙，首先查看設計說明。
從設計說明了解整個項目的工程概況（建筑高度、面積、層數、使用性質等信息），采用哪些規范標準，采用什么形式的報警系統、各消防系統聯動控制方式等信息。
看圖例，大致了解每個圖例表示的設備。
再看系統圖

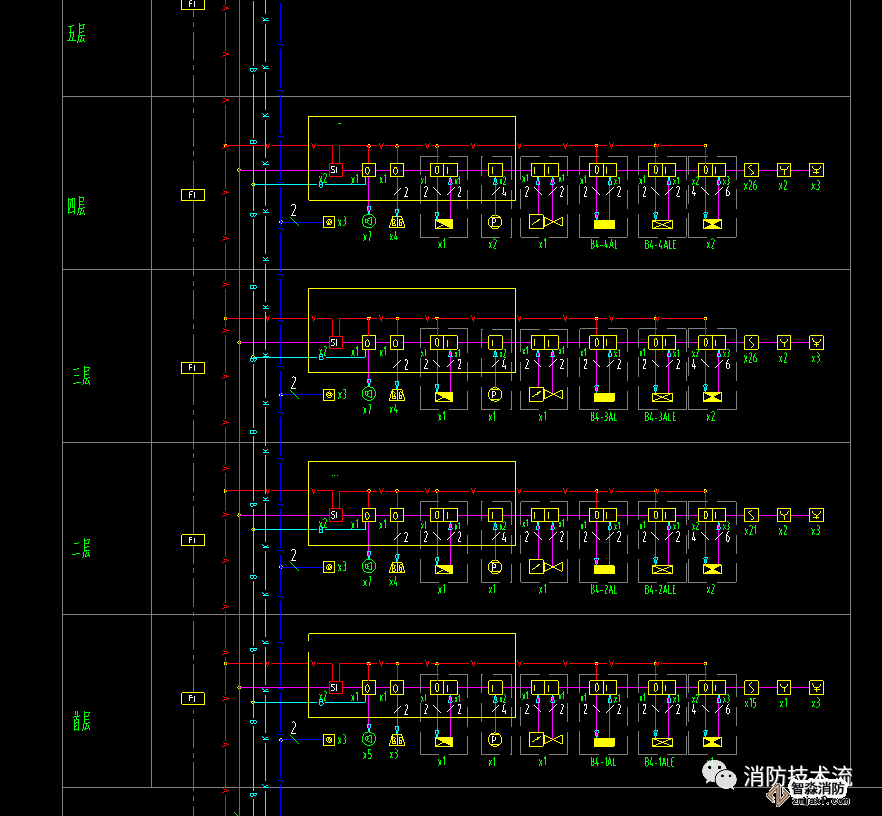

從系統圖中，可以了解整個系統的布置情況，線路走向，采用什么電線電纜，每層報警設備、模塊的數量（結合圖例）
看每層平面布置圖

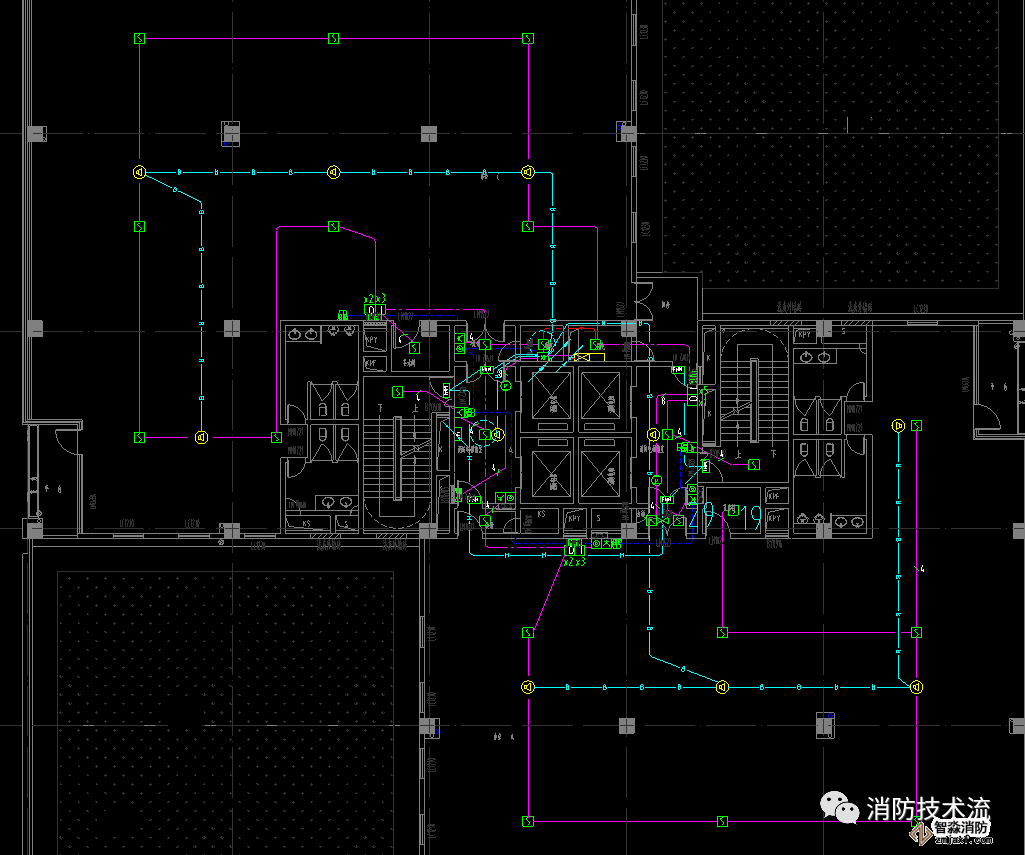

從平面圖可以了解每個報警設備的安裝位置，線路敷設走向，可結合系統圖進行對比，全面掌握整個火災自動報警系統的設置情況。
