本文介紹了光纜線路大衰耗點產生的原因及處理方法、線路維護測試方法及光纜線路施工接續標準化作業流程。本章還簡單的介紹了光纜的組成結構、命名方法及光纖的標準色譜排列順序。很強大！

第一節  光纜線路大衰耗點產生的原因及處理方法

在光纜線路的施工中，光纜線路的衰耗指標是一項重要的考核指標，不但要考核施工完畢的光纜線路的光纖平均損耗系數，還要考核光纜線路光纖散射曲線，光纜線路的平均損耗系數和總損耗不但要符合設計要求，還要符合施工規范和驗收標準的指標要求，而且要求光纖散射曲線比較均勻，曲線上不應出現較大的衰耗臺階，以保證光纜線路的光特性技術指標符合施工規范和驗收標準的要求。

一、光纜大衰耗點產生的幾種現象和原因

1.1敷設時產生的大衰耗點

在光纜施工中，由于光纜敷設長度一般在２～３KM直埋敷設時，穿越的障礙物較多，在施工中，敷設人員較多，敷設距離較遠，難以保證所有敷設人員協調行動，特別是通過障礙物較多時，如：穿　越防護鋼管，拐彎、上下坡等，從而出現俗稱的光纜打背扣（出現死彎）現象，對光纜造成嚴重傷害，一旦發生死彎現象，此處必然會出現一個大衰耗點，嚴重的會發生部分或全部光纖斷裂現象，這是光纜　施工中容易出現的故障現象。此外，在敷設光纜時，光纜端頭的光纜最容易受到損傷，在接續時，往往在接續點處顯示有較大衰耗值，此時，即使多次重復熔接，也不能降低接續損耗值，從而形成一個較大的衰耗點?！?/span>

1.2接續過程中產生的大衰耗點　

在光纜接續過程中，產生大衰耗點是經常發生的，我們一般用OTDR（光時域反射儀）進行監測，即每熔接一根光纖，都用OTDR測試一下熔接點的衰耗值，具體測試時，采用雙向監測法，由于光纖制造過程中存在的差異性，兩根光纖不可能完全一致，總是存在模場直徑不一致現象，從而導致了用OTDR所測的損耗值并不是接續點的實際損耗值，其數值有正有負，一般用雙向測試值的算術平均值作為實際衰耗值。在接續時，一般用實時監測法，基本能保證熔接損耗達到控制目標，但經常產生大損耗點的原因是在熔接完畢后進行光纖收容時，部分光纖受壓或彎曲半徑過小，即形成一個大衰耗點。因?yàn)?550nm波長的光纖對微彎損耗非常敏感，光纖一旦受壓，即產生一個微彎點，或盤纖時，彎曲半徑過小，光纖信號在此處也產生較大的衰耗，表現在光纖后向散射曲線上，就形成了一個較大的衰耗臺階；另外，一個比較容易忽視的原因是光纜接頭盒組裝完成后，固定接頭盒和固定光纜時，由于光纜在接頭盒內固定的不是很牢固，造成光纜擰轉，使光纖束管變形，由于光纖受壓，造成光纖衰耗值急劇增加，形成衰耗臺階。　

1.3運輸和裝卸造成的大衰耗點　

在光纜運輸?shù)绞┕がF(xiàn)場時，由于現場環境比較惡劣，特別是敷設鐵路通信光纜時，吊車往往無法到達施工現場，此時，常常是通過人力裝卸光纜，在光纜卸下的過程中，外層光纜經常受到損傷，原因是光纜盤直徑過小，導致外層光纜離地面距離過近，由于現場地面土質軟硬不一，崎嶇不平，在滾動光纜盤的過程中，光纜盤陷入地面，導致外層光　纜被地面硬物硌壞，主要原因是部分廠家為降低生　產成本，采用較小的光纜盤。此外，光纜盤未用木板進行包封（有些是鐵架光纜盤，無法用木板進行包封），而僅用塑料布在光纜外層進行包裹，或者是單盤測試后，光纜盤包封未恢復，起不到應有的防護作用，當光纜外層被石頭等硬物硌傷后，光纖在束管中受壓，即產生一個衰耗臺階，表現在光纖后向散射曲線上，就形成一個較大的衰耗點?！?/span>

1.4成端過程中產生的大衰耗點

在光纜成端過程中，也經常會產生大衰耗點。在成端時，由于一般不進行熔接損耗監測，僅憑經驗操作，因此，產生大衰耗點的幾率也大增。此外，在光纖熔接后安裝收容盤時，往往造成收容盤附近　的光纖束管彎曲半徑過小或造成光纖束管擰轉變形，使光纖在此處產生一個較大的衰耗點，此類大衰耗點一般比較隱蔽，不像線路中間的大衰耗點用OTDR可以直接測出?！?/span>

二、光纜大衰耗點的查找定位和處理　

2.1一般產生大衰耗點的位置

光纜接續完成后，我們一般要對整個中繼段用OTDR進行測試，通過測試，可以檢驗接續完的光纜中繼段的光特性是否符合施工規范和驗收標準的要求，主要從以下幾個方面進行考核：中繼段全程　總衰耗是否小于設計規定（也就是平均衰耗系數是否小于設計規定值）；中繼段接頭雙向平均衰耗值是否小于驗收標準和設計要求；中繼段后向散射曲線是否斜率均勻，曲線平滑，除正常的接頭衰耗點的小臺階外，曲線上應無大衰耗臺階。利用OTDR進行光中繼段測試和人衰耗點定位時，首先應正確地設置儀表的測試參數，諸如測試量程、測試波長、脈沖寬度、折射率和平均化處理時間等。對測試量程的設定，一般根據中繼段長度，選擇合適的量程，使整個中繼段曲線占據整個顯示　屏幕的２／３為宜；測試波長根據系統采用的波長確定，對長途干線光纜一般為1310nm和1550nm折射率根據使用廠家的光纖折射率設定；脈沖寬度是一個重要的設置參數，脈沖寬度過小，測試的動態范圍太小，不能完整地測試整個曲線，表現為曲線末端噪聲信號大，所得到的曲線質量差；脈沖寬度過大，測試的范圍越大，但測試的精確度越差，一般根據被測中繼段長度，選擇一個合適的測試脈沖寬度，既要考慮測試距離，還要考慮測試精度，通過試測，選擇一個合適的脈沖寬度；平均化時間的設定根據平均化的曲線質量試驗確定，使平均化后的曲線尾端上無明顯毛刺即可。為了精確地確定線路上光纖故障點的位置，可利用OTDR分析軟件對儀表測試出的曲線進行分析，一般有接頭盒內故障和纜身故障兩種情況。

2.2大衰耗點的處理

首先確定大衰耗點是否是接頭位置，一般在接頭位置，所有光纖均有或大或小的衰耗臺階，可將多條光纖的曲線同時分析，可看到所有曲線在接頭點均有大小不等的臺階，我們可對各光纖同一位置的接頭雙向衰耗值進行測試和計算，對大于指標要求的做好記錄，并安排對接頭位置的大衰耗點打開接頭盒進行處理。對不是接頭位置的部分光纖的大衰耗點，我們將多條曲線同時分析可看到有的曲線在此點有衰耗臺階，有的就沒有衰耗臺階，據此可以判斷，這不是接頭位置的故障，而是光纜線路中間光纜有故障。對接頭處的故障，其位置比較好定位，對非接頭位置的故障，定位比較困難，一般原則是對離測試端較近的故障點，可在端站測試，利用OTDR測出故障點離最近接頭點的距離，對離測試點較遠的故障點，由于距離遠，測試的精確度相對下降，定位準確較困難，可在就近接頭盒處打開，接入　OTDR進行測試，測出故障點的距離后，并結合施工原始資料記錄的各種余留，根據直埋徑路情況，實地丈量出故障點的大致位置，一般可定位在十幾米　的范圍內，這樣開挖的范圍就比較小，節省了施工費用，縮短了處理故障的時間。對接頭處的大衰耗點，我們采用打開接頭盒進行重新熔接處理，用OTDR實時監測，直到接續損耗達到要求。有時經多次熔接，接續損耗達不到要求，這時就要檢查是否光纖束管變形引起光纖受壓，盤纖盤留時光纖彎曲半徑是否過小，光纖是否受壓等。經這些檢查后，如果還不能達到要求，就要考慮接頭盒前后的光纜是否有問題。因?yàn)槎祟^的光纜在施工中比較容易受到損傷，這時就要再截去一段光纜重新熔接全部光纖。為了避免出現此類問題，我們?cè)诮永m(xù)前，可仔細檢查接頭余留光纜，對可疑端頭光纜采取多截去一部分的做法，以避免此類問題出現。對線路中間的光纜大衰耗點的處理，在找到故障點后，可發現此類故障或者是光纜出現過打背扣現象，或者是光纜受到損傷，如被石頭等硬物硌傷使光纜出現凹進、壓扁等變形現象，光纖束管變形而導致光纖受壓，產生大衰耗點，或者是其它外力　因素造成光纜受損。處理時，可把此段光纜截去從新熔接一般經此處理，大衰耗點基本消失。對在施工時發現的打背扣故障點，應住故障點做好適當余留，以便處理。對受損嚴重的，加接頭盒處理時，可剝開光纜外護套，對有變形的束管進行處理，必要時對受損束管的光纖進行接續。測試點應聯系現場熔接人員分別在熔接完畢后進行一次測試，光纖盤留后進行一次測試，接頭盒緊固密封后進行一次測試，經測試點測試確認衰耗點故障消失后，現場人員方可撤離。

第二節 線路維護測試儀表的使用方法

光纖及光纜線路測試，從光纜線路的維護工作出發，考慮需要與可能的測試項目與手段，從當前的實際出發定出必不可少的測試項目。它包括有：?jiǎn)伪P光纜測試，光纜線路中繼段測試，光纜線路中繼段故障搶修測試等。為了能更好地使用儀表和正確地分析數據，本節對經常使用的關鍵性儀表光時域反射儀(OTDR)做比較詳細的介紹，對測得數據的管理與分析進行探討性的論述。這一切都是光纜線路維護的關鍵所在

一.人工設置測量參數：

1.1波長選擇(λ):

因不同的波長對應不同的光線特性(包括衰減、微彎等)，測試波長一般遵循與系統傳輸通信波長相對應的原則，即系統開放1550波長，則測試波長為1550nm。（OTDR測試波長選項只有1550,1310兩個模式，一般我們測試時都選用1550進行測試，因?yàn)?550波長對光纖衰減的變化比1310更敏感。） |  國內G

1.2脈寬：

脈寬越長，動態測量范圍越大，測量距離更長，但在OTDR曲線波形中產生盲區更大；脈寬越小，測量范圍越小但可減小盲區。同時測量到的數據也更全面。測試的距離越大所要選用的脈寬也越大，通常正常情況下10公里以內脈寬設置為10ns或30ns都可以進行有效的數據采集，如果光纖質量嚴重下降就要調整更大的脈寬來實現數據的測量。

1.3測量范圍

OTDR測量范圍是指OTDR獲取數據取樣的最大距離，此參數的選擇決定了取樣分辨率的大小。最佳測量范圍為待測光纖長度1.5～2倍距離之間。

1.4平均時間：

由于后向散射光信號極其微弱，一般采用統計平均的方法來提高信噪比，平均時間越長，信噪比越高。例如，3min的獲得取將比1min的獲得取提高0.8dB的動態。但超過10min的獲得取時間對信噪比的改善并不大。一般平均時間不超過3min。

1.5光纖參數：

光纖參數的設置包括折射率n和后向散射系數n和后向散射系數η的設置。折射率參數與距離測量有關，后向散射系數則影響反射與回波損耗的測量結果。這兩個參數通常由光纖生產廠家給出。一般折射率國家統一標準1310SM為1.46500、1360-1510SM為1.46500、1550SM為1.47180、1625SM為1.46500一般散色系數國家統一標準1310SM為-79.0、1360-1510SM為-81.0、1550SM為-81.0、1625SM為-81.0

參數設置好后，OTDR即可發送光脈沖并接收由光纖鏈路散射和反射回來的光，對光電探測器的輸出取樣，得到OTDR曲線，對曲線進行分析即可了解光纖質量。

二.經驗與技巧光纖質量的簡單判別：

2.1光纖質量的簡單判別：

正常情況下，OTDR測試的光線曲線主體(單盤或幾盤光纜)斜率基本一致，若某一段斜率較大，則表明此段衰減較大；若曲線主體為不規則形狀，斜率起伏較大，彎曲或呈弧狀，則表明光纖質量嚴重劣化，不符合通信要求。

2.2波長的選擇和單雙向測試：

1550波長測試距離更遠，1550nm比1310nm光纖對彎曲更敏感，1550nm比1310nm單位長度衰減更小、1310nm比1550nm測的熔接或連接器損耗更高。在實際的光纜維護工作中一般對兩種波長都進行測試、比較。對于正增益現象和超過距離線路均須進行雙向測試分析計算，才能獲得良好的測試結論。

2.3接頭清潔：

光纖活接頭接入OTDR前，必須認真清洗，包括OTDR的輸出接頭和被測活接頭，否則插入損耗太大、測量不可靠、曲線多噪音甚至使測量不能進行，它還可能損壞OTDR。避免用酒精以外的其它清洗劑或折射率匹配液，因?yàn)樗鼈兛墒构饫w連接器內粘合劑溶解。

2.4折射率與散射系數的校正：

就光纖長度測量而言，折射系數每0.01的偏差會引起7m/km之多的誤差，對于較長的光線段，應采用光纜制造商提供的折射率值。

2.5鬼影的識別與處理：

在OTDR曲線上的尖峰有時是由于離入射端較近且強的反射引起的回音，這種尖峰被稱之為鬼影。識別鬼影：曲線上鬼影處未引起明顯損耗；沿曲線鬼影與始端的距離是強反射事件與始端距離的倍數，成對稱狀。消除鬼影：選擇短脈沖寬度、在強反射前端(如OTDR輸出端)中增加衰減。若引起鬼影的事件位于光纖終結，可"打小彎"以衰減反射回始端的光。

2.6正增益現象處理：

在OTDR曲線上可能會產生正增益現象。正增益是由于在熔接點之后的光纖比熔接點之前的光纖產生更多的后向散光而形成的。事實上，光纖在這一熔接點上是熔接損耗的。常出現在不同模場直徑或不同后向散射系數的光纖的熔接過程中，因此，需要在兩個方向測量并對結果取平均作為該熔接損耗。在實際的光纜維護中，也可采用≤0.08dB即為合格的簡單原則。

2.7附加光纖的使用：

附加光纖是一段用于連接OTDR與待測光纖、長300～2000m的光纖，其主要作用為：前端盲區處理和終端連接器插入測量。一般來說，OTDR與待測光纖間的連接器引起的盲區最大。在光纖實際測量中，在OTDR與待測光纖間加接一段過渡光纖，使前端盲區落在過渡光纖內，而待測光纖始端落在OTDR曲線的線性穩定區。光纖系統始端連接器插入損耗可通過OTDR加一段過渡光纖來測量。如要測量首、尾兩端連接器的插入損耗，可在每端都加一過渡光纖。

三．測試誤差的主要因素

3.1設定儀表的折射率偏差產生的誤差。

不同類型和廠家的光纖的折射率是不同的。使用OTDR測試光纖長度時，必須先進行儀表參數設定，折射率的設定就是其中之一。當幾段光纜的折射率不同時可采用分段設置的方法，以減少因折射率設置誤差而造成的測試誤差。

3.2量程范圍選擇不當

OTDR儀表測試距離分辯率為1米時，它是指圖形放大到水平刻度為25米/格時才能實現。儀表設計是以光標每移動25步為1滿格。在這種情況下，光標每移動一步，即表示移動1米的距離，所以讀出分辯率為1米。如果水平刻度選擇2公里/每格，則光標每移動一步，距離就會偏移80米。由此可見，測試時選擇的量程范圍越大，測試結果的偏差就越大。

3.3脈沖寬度選擇不當在脈沖幅度相同的條件下，脈沖寬度越大，脈沖能量就越大，此時OTDR的動態范圍也越大，相應盲區也就大。

3.4平均化處理時間選擇不當 OTDR測試曲線是將每次輸出脈沖后的反射信號采樣，并把多次采樣做平均處理以消除一些隨機事件，平均化時間越長，噪聲電平越接近最小值，動態范圍就越大。平均化時間越長，測試精度越高，但達到一定程度時精度不再提高。為了提高測試速度，縮短整體測試時間，一般測試時間可在0.5~3分鐘內選擇。

3.5光標位置放置不當光纖活動連接器、機械接頭和光纖中的斷裂都會引起損耗和反射，光纖末端的破裂端面由于末端端面的不規則性會產生各種菲涅爾反射峰或者不產生菲涅爾反射。如果光標設置不夠準確，也會產生一定誤差。

四．熔接機顯示推斷衰耗與實際OTDR測試的區別

從目前的熔接機情況看， 熔接機所顯示的數據配合觀察光纖接頭斷面情況， 能夠粗略估計光纖接續點損耗的狀況， 但不能精確到目前我國所要求的光纖接續損耗指標的數量級。目前的熔接機接續是通過對光纖X軸和Y軸方向的錯位調整，在軸心錯位最小時進行熔接的，這種能調整軸心的方法稱為纖芯直視法， 這種方法不同于功率檢測法，現場是無法知道接頭損耗確切數值的。但是在整個調整軸心和熔接接續過程中， 通過攝像機把探測到所熔接纖芯狀態的信息送到熔接機的專用程序中，可以計算出接續后的損耗值。但它只能說明光纖軸心對準的程度，并不含有光纖本身的固有特性所影響的損耗。而OTDR的測試方法是后向散射法，它包含有光纖參數的不同形成反射的損耗。比較上述兩種測試原理，兩者有很大區別。通過實踐證明，兩種方法測出數據一致性也較差，通過最近幾年對干線工程接續測試發現，很多情況下熔接機顯示損耗很小（小于0.05dB）甚至為零，但OTDR測試則大于0.08dB，且沒發現有對應的規律?，F(xiàn)場接續接頭熔接衰耗標準應按OTDR測試值為準。

第三節 光纜的基本介紹及光纜線路施工接續標準化作業流程

一、光纜的基本介紹

1.1光纜的基本組成結構

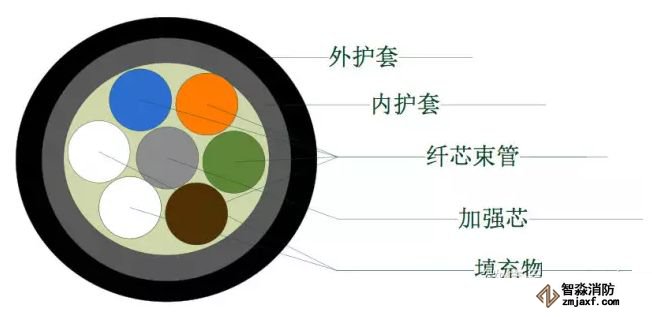

光纜的基本由五部分組成：外護套、內護套、纖芯束管、加強芯、填充物。

1.2光纜的命名方法

光纜命名的方法由五部分組成

I、分類的代號及意義：

GY—通信用室外光纜；GR—通信用軟光纜；GJ—通信用室內光纜；GS—通信設備內光纜；GH—通信用海底光纜；GT—通信用特殊光纜。

Ⅱ、加強構件的代號和意義：

無符號—金屬加強件；F—非金屬加強件；

G—金屬重型加強件；H—非金屬重型加強件。

III、派生特性的代號及意義：

B—扁平式結構；Z—自承式結構；T—填充式結構。

Ⅳ、護套代號及意義：

Y—聚乙烯護套；V—聚氯乙烯護套；U—聚氨酯護套；A一鋁_聚乙烯粘結護層；L—鋁護套；G—鋼護套；Q—鉛護套；S—鋼_鋁_聚乙烯綜合護套

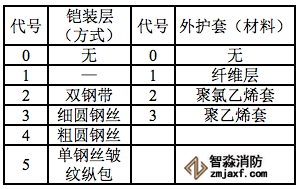

V外護層的代號及意義：

例如：GY TA53型光纜為：通信用室外填充式結構鋁_聚乙烯粘結護層單鋼絲皺紋縱包聚乙烯外護套光纜

1.3光纜標準色譜排列順序

二、光纜線路施工接續標準化作業流程

光纖的接續采用高精度的新型全自動光纖熔接機進行電弧熔。通過光時域反射儀進行光纖熔接質量監測,對整個接續過程進行有效的質量控制。因此光纖熔接、盤留、監測、接頭盒的密封是光纖接續的關鍵。光纖接續方法是電弧熔接法，光纖自身熔化合為一體，無須外界物質，接續損耗小，長期穩定，可靠性好。采用OTDR(光時域反射儀)進行現場接續損耗監測。接頭盒內增加了光纖束管預留盤工藝，通過光纖束管的預留來抵消熱脹冷縮時光纜的伸縮給光纜接頭帶來的影響，從而確保了整個光纜接頭的穩定性和傳輸質量。光纖接續后將A、B兩側光纖同時壓花盤留，盤留圈數為偶數，以達到相互抵消阻力的作用，從根本上解決扭力對光纖接頭的影響。

熔接原理

2.1光纖接續工序。

2.1.1端面制備:光纖接續之前，使光纖端面形成與軸線垂直的鏡面，這是利用脆性玻璃的應力斷裂原理來實現的。

2.1.2對準方法有監控光功率的方法(功率監控法)及直接觀察纖芯位置法(纖芯直視法)。

2.1.3熔接: 電弧熔接使光纖在電弧作用下自身熔化合為一體達到光纖接續的目的。

2.1.4增強: 必須對光纖熔接部位增強以確保接續處具有普通光纖同等以上的可靠性，因此采用熱可縮加強管補強。

2.2光纖接續損耗的測量方法

利用OTDR后向散射法。用此方法能測量光纖的衰減、衰減常數、光纖接續損耗、光纖長度等。

2.3光纖束及光纖的盤留

2.3.1 光纜由于受溫度等外力影響，產生熱脹冷縮現象，對光纜內部結構帶來一定影響，不同材質組成的光纜結構在溫度的變化下，產生出不同的伸縮變化。影響光纜接頭的穩定性和傳輸質量，針對以上情況，在光纜接頭盒內應該進行光纖束管預盤留，通過光纖束管的預留來抵消熱脹冷縮現象給光纜接頭帶來的影響，從而確保整個接頭的穩定性和傳輸質量。

2.3.2 由于應用環境的不同，部分光纖接頭在使用一段時間后，會出現損耗增大，甚至出現斷纖現象，維護帶來很大的影響。通過分析，發現產生上述現象的主要原因是光纖盤留彎曲半徑偏小和光纖在盤留時產生扭力，其中光纖盤留產生的扭力對其影響更大。盤留時應將A、B兩側光纖同時壓花盤留，盤留圈數盡量控制為偶數，以達到相互抵消扭力的作用，如盤留圈數是奇數應將扭度控制在360°以內。

2.4 光纖熔接流程

2.4.1 準備工作流程

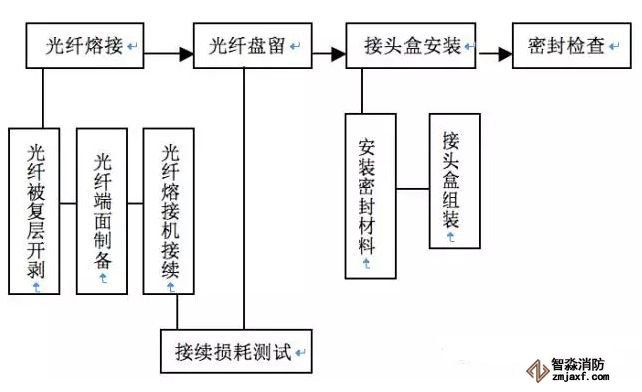

2.4.2光纖接續測試流程

2.5工藝操作

2.5.1準備工作

2.5.1-1平整接頭場地，將兩側的光纜引出地面，用棉紗擦去光纜外護套上污泥，（距端頭2m），用鋼鋸鋸去兩側端頭（約100mm）。

2.5.1-2檢查工具將所用到的工具整理擺放整齊，檢查熔接機并做放電實驗。

2.5.1-3把已理直的光纜架設在工作臺兩側的固定支架上。

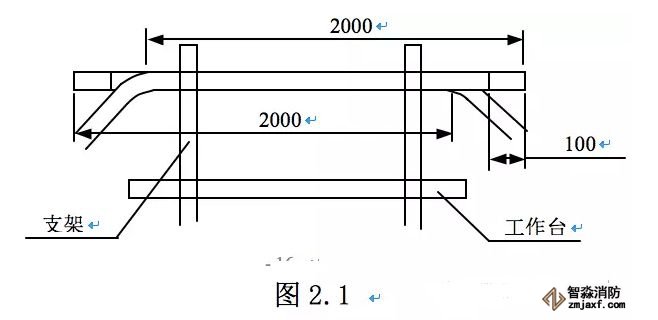

見圖2.1。

2.5.2護層開剝

2.5.2-1 將2只內徑尺寸與光纜外徑尺寸相符擋圈在兩側光纜上各套入一只待用。

2.5.2-2距光纜端頭1300mm處，用專用切割刀環切外護套一周，然后輕折幾次使環切處折斷，往端口側用力抽去，裸露內護套。

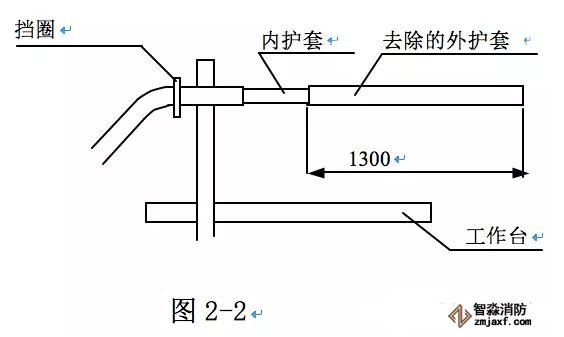

見圖.2-2

2.5.2-3外護套連接處開剝

見圖.2-2。

2.5.2-4內護套連接處開剝

見圖2.5.2-4。

2.5.3清潔纜芯及光纖

2.5.3-1從光纜纜芯端頭松解包層至護套切口處，并用刀片將油膏包層割除，裸露光纖或塑管以及填充物，加強芯等。

2.5.3-2依次用棉紗、清洗劑和酒精棉將裸露光纖或塑管，加強芯上油膏擦凈，并剪去填充物等。

2.5.4連接支架、加強芯安裝

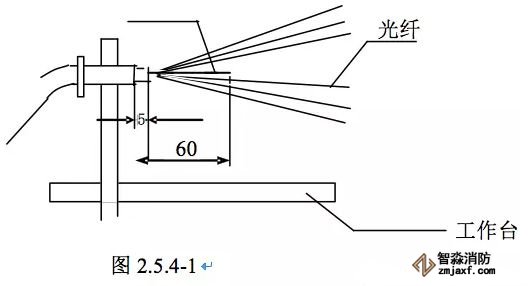

2.5.4-1在內護套切口處保留加強芯60mm長，其余部分剪去，見圖2.5.4-1。

2.5.4-2將光纜連接支架上的光纜夾箍緊固在兩端光纜上，夾箍距外護套切口5mm。（如纜身小于夾箍?jī)?nèi)孔直徑，應在該部位纏繞若干層橡膠自粘帶）。

2.5.4-3將光纜加強芯穿入支架孔內固定

2.5.5預留盤、盤留板安裝

2.5.5-1按順序檢查光纖的排列，把兩側光纖分開理順、編號。

2.5.5-2將已處理擦凈的帶束管的光纖A、B兩端分別置入預留盤中，沿著引入口預留一個整圈（光纖長度約500～600mm），然后再?gòu)脑胩幰胫辽厦娴墓饫w盤留板上。

2.5.5-3在光纖盤留板引入口處，用塑管專用割刀將光纖束管環切一周，輕輕折斷并抽去露出光纖。

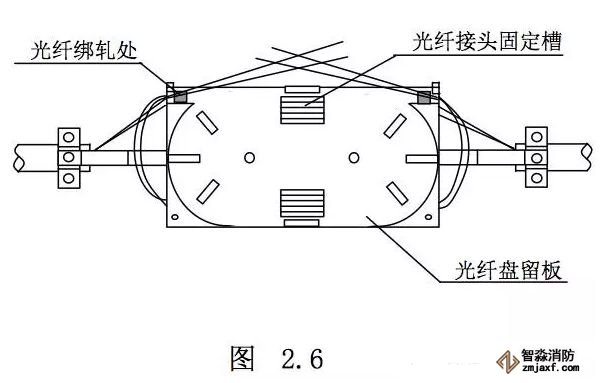

2.5.5-4用清洗劑、酒精棉紙擦凈光纖上油膏，把光纖放置在盤留板的引入槽內，用綁扎帶綁扎固定。見圖2.6。

2.5.6光纖接續

2.5.6-1光纖接續時按束管和色譜順序編號。

2.5.6-2光纖涂覆層開剝3-5cm

2.5.6-3光纖端面的制備和接續：

1)用光纖切割刀制備端面，裸纖。

2)將光纖放入熔接機熔接。

3)注意觀察兩根光纖端面的質量，如發現光纖端面不符合要求應重新制備。

4)按照光纖熔接機操作程序進行光纖熔接， 接頭點衰耗應不大于0.08db如不符合要求應打斷重新熔接。

2.5.7光纖接續測試

2.5.7-1在測試點，將尾纖接入OTDR，

2.5.7-2接續點接完一根光纖后，通知測試點用OTDR測試光纖接頭損耗。如不符合要求，應重新熔接。

2.5.8光纖接頭加強管安裝

光纖熔接完后，用光纖接頭保護管熱熔保護。

2.5.9光纖的盤留

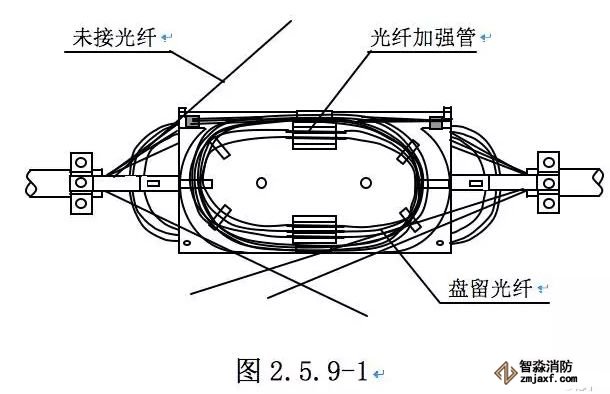

2.5.9-1完成光纖接續后，應把光纖余長在盤留板內進行盤留。盤留時應將A、B兩側光纖同時壓花盤留，盤留圈數控制為偶數，以達到相互抵消扭力的作用。最后將光纖接頭保護管按順序放入固定槽內。見圖2..5.9-1。

2.5.9-2按順序從下往上將盤留板翻開，每接完一層合上盤留板，依此類推，直至全部光纖接續完畢。

2.5.9-3每層光纖盤留板接續完成后，覆蓋一片塑料保護層，層與層之間和最上層都需用塑料保護片覆蓋，并通知測試點對每根光纖進行復測。

2.5.10接頭盒組裝密封

2.5.10-1接頭盒的密封

（1）將接頭盒四周密封槽內用酒精棉清洗干凈。

（2）將密封條嵌入接頭盒下半盒體密封槽，密封條要緊貼于槽內。

（3）將未引入光纜的光纜引人口用纏繞好密封膠的堵頭封堵，密封膠纏繞高度不宜過高，高度略高于堵頭兩側擋片2-3mm為宜。

2.5.10-2接頭盒的組裝

（1）將熔接好光纖的光纜固定支架平穩的放入接頭盒的下半盒體中，支架兩端的光纜應處于自然狀態沒有扭力，以免光纜應扭力太大發生轉動傷及光纖。

（2）將接頭盒上半部分盒體與下半部分盒體扣合，此過程中應反復檢查接頭盒內光纖盤留情況有無移動現象，以免讓盒體壓斷光纖。

2.5.10-3接頭盒螺栓的緊固

緊固盒體螺栓時應按照先中間后兩邊對角依次的順序進行緊固。

2.5.10-4清理現場工具的回收

作業完畢后應將作業現場清理干凈檢查核對工具有無遺漏做好工具的回收工作。

2.5.10-5預留纜及接頭盒的放置

預留的光纜應盤成直徑不小于1M的圓圈放置在接頭坑內，盤放預留光纜時應由倆人操作一人抓住光纜接頭盒兩端的光纜一人盤放以免照成光纜扭動傷及光纖。盤放好預留光纜后將接頭盒用塑料布包裹放置于預留光纜的圓圈中間。掩埋接頭坑時注意不要將較大的石塊丟于坑中以免砸傷光纜和盒體。

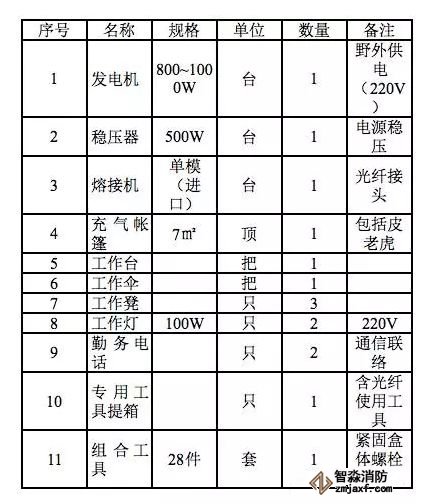

2.6 機具設備表

2.7質量控制

2.7.1影響質量的因素分析

光纖接續時的端面制作，光纖盤留，及接頭盒組裝是影響接續質量的主要因素，因此一支經過培訓的專業化光纜接續測試隊伍，制定一整套科學、合理的光纜操作工藝是光纜接續質量的保證。

2.7.2質量控制點

2.7.2-1光纖端面制作。

2.7.2-2光纖的清潔狀況。

2.7.2-3光纖接頭熱熔保護。

2.7.2-4光纖的盤留。

2.7.2-5接頭盒組裝。

2.7.3質量檢查

2.7.3-1用OTDR對光纜單盤測試。

2.7.3-2過程監測

（1）用OTDR對每根光纖熔接過程進行監測。

（2）光纖接續時，在熔接過程中進行實時監測，盤留后進行復測。

2.7.3-3光中繼段測試

測試中繼段衰減和平均接頭損耗。中繼段衰減應滿足設計文件要求，單模光纖一個光纜中繼段內每根光纖接續損耗平均值不應大于0.08dB（1300nm、1550nm）。

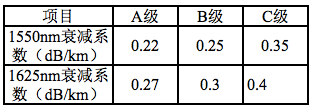

G.652單模光纖每公里衰減系數表：

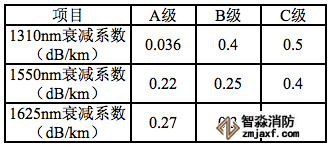

G.655單模光纖每公里衰減系數表：

2.8安全注意事項

1、確認輸出電源電壓平穩，符合儀表使用要求，并確認儀表在關機狀態時，才能插接電源，以免損壞儀表。

2、光時域反射儀系激光儀表，嚴禁肉眼直視發射端孔，以免灼傷眼睛。

3、光纖系玻璃纖維，切割下的光纖要收集在容器內，以免刺傷人。

4、接續后殘留的廢棄物如廢棄光纜、外皮、填充物、金屬芯線等，應分類收集。

5、在公路、鐵路或其他交通道路邊施工時，應注意往來車輛，做好安全防護工作。

6、開挖接頭坑前，應調查地下管線的分布情況，以免損傷其他設施；應做好基礎防護，避免塌方。汛期必須安排人員對施工區段進行巡視，以防由于光纜溝開挖引起路基塌方。發現隱患必須及時派人進行回填、加固、處理。
