熟悉了解柱塞泵和泄壓調壓閥的結構原理，可更深刻的理解和應用高壓細水霧滅火系統！

一、柱塞泵結構及工作原理：

柱塞泵是容積泵的一種，利用泵缸內容積的變化來輸送液體。柱塞泵內設有活塞缸，缸內有活塞，通過活塞運動吸液推液，由于液體是不可壓縮的，所以在活塞壓送液體時，可以使液體承受很高的壓強，從而獲得很高的揚程。

關于柱塞泵的結構原理，可以參見以下視頻：

高壓柱塞泵工作原理動畫

二、設置泄壓閥的必要性：

基于柱塞泵的結構形式及工作原理，必須保證柱塞泵的出流，當出流受阻時，壓力將不斷升高，可能造成嚴重事故（如電氣保護不及時，甚至可能造成泵體或管路爆裂）。因此，應用柱塞泵的系統必須設置泄壓閥，當壓力達到一定值時自動泄壓，通常設置泄壓調壓閥，這種閥門可以調節壓力泄放值。

注：需要說明的是，離心泵的結構原理不同，離心泵在低流量甚至零流量運行時，其壓力升高有限，且零流量時電機功率（電流）較小，離心泵在零流量工況下短時間運行不會有過大危害。參見：消防水泵空轉和零流量運轉，概念、危害及防范措施！

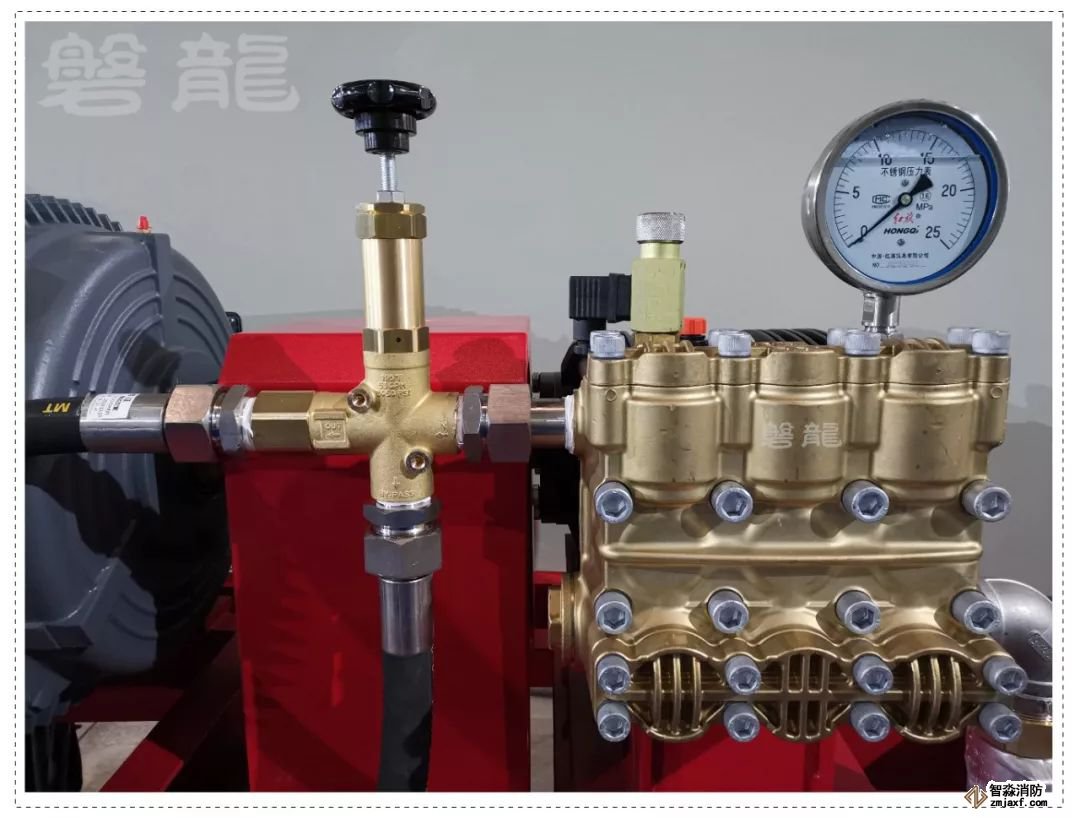

柱塞泵可以產生很高的壓力，在消防系統中的典型應用是高壓細水霧滅火系統，《細水霧滅火裝置》6.10.1.2條規定：泵組單元上應設置安全閥或泄壓調壓閥以防止管網超壓，柱塞泵應設置泄壓調壓閥。

四、泄壓調壓閥工作原理：

泄壓調壓閥設置在流體流通管路上，當管路壓力達到預設動作壓力值時，泄壓調壓閥動作，多余流體從泄壓調壓閥泄至旁通管路。

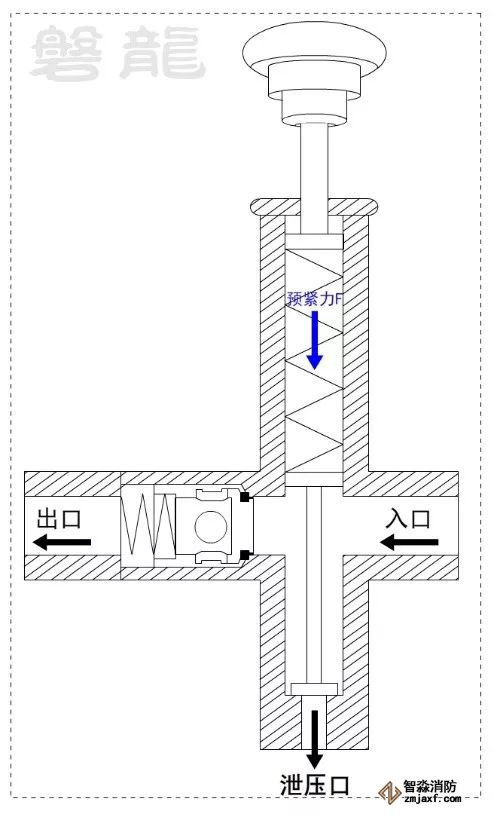

下圖是泄壓調壓閥原理簡化示意圖，通過擰緊、擰松頂部的旋鈕，可調節彈簧的預緊力，以調節泄壓壓力值。

泄壓調壓閥原理簡化示意圖：
