精美現場圖片展示管線綜合排布原則

作者：消防改造安裝時間：2020-12-21 12:59:17 來源：http://www.hb-xjkj.com/

摘要：精美現場圖片展示管線綜合排布原則 01 綜合管線布置 02 利用梁內空間原則穿梁套管厚度與梁相同，其套管管徑比所穿管道大于兩級徑號。管道安裝充分利用梁內空間，避免與其他管道...

精美現場圖片展示管線綜合排布原則

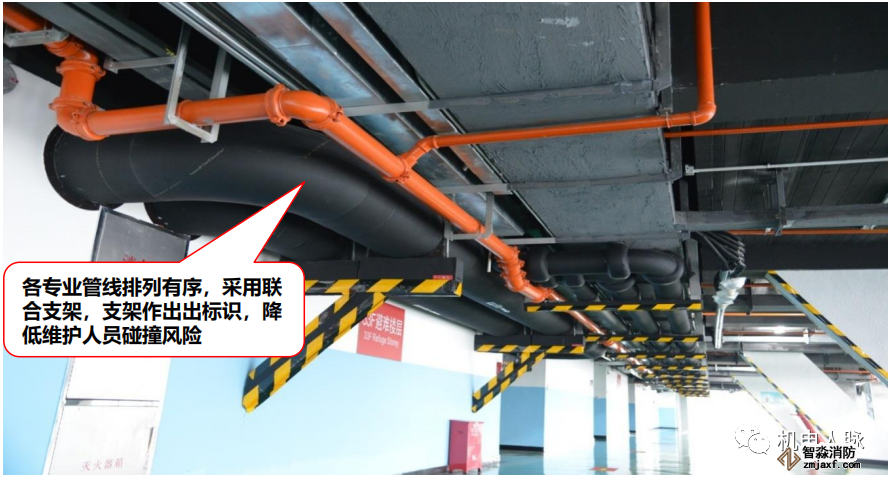

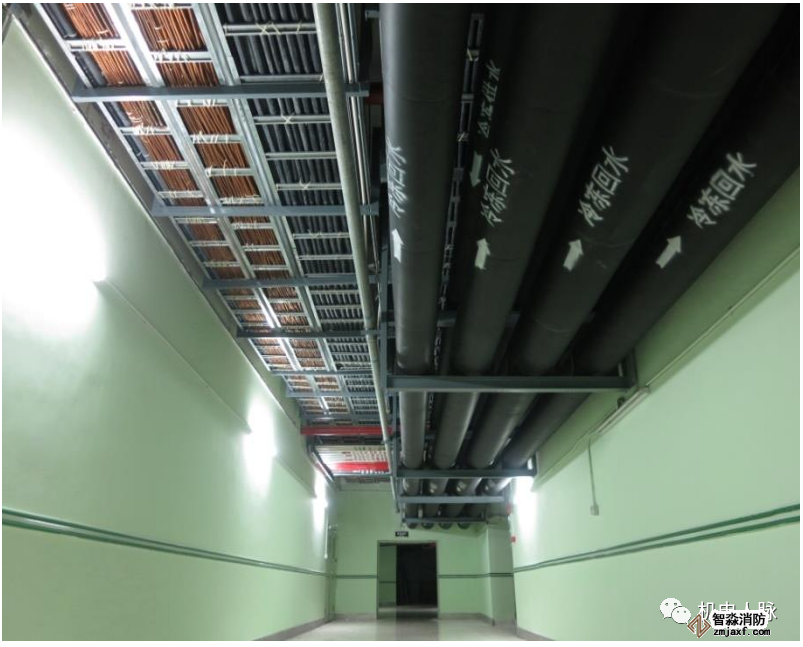

綜合管線布置

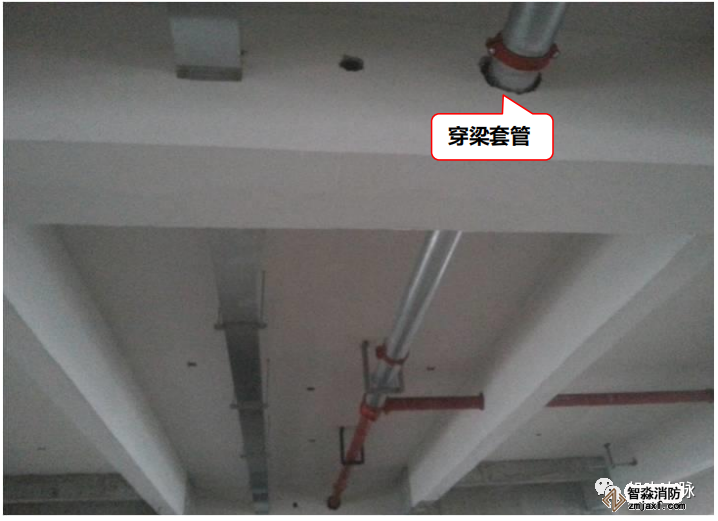

利用梁內空間原則

穿梁套管厚度與梁相同，其套管管徑比所穿管道大于兩級徑號。

管道安裝充分利用梁內空間，避免與其他管道沖突，保持管路通暢，滿足層高要求。

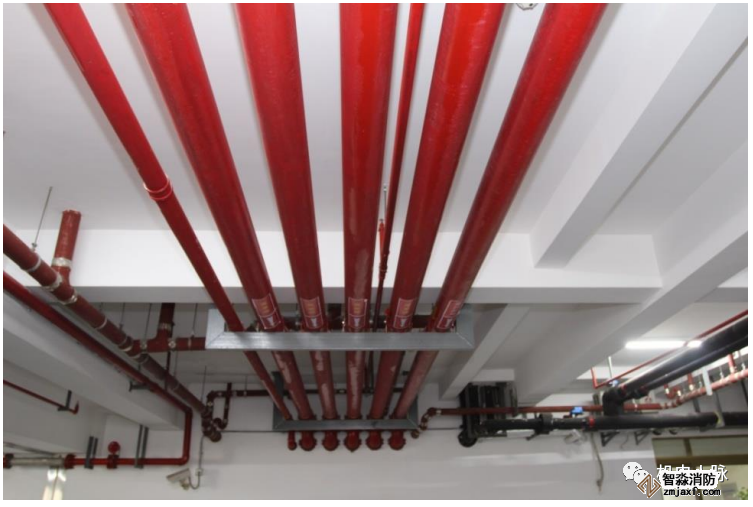

先大后小原則

多系統綜合管路排布有序

充分利用管道布置先大后小原則有序整齊排布

GB50242 第4.1.3條：管徑小于或等于100mm應采用螺紋連接，套絲時破壞的鍍鋅層表面及外露螺紋部分應做防腐處理，當鍍鋅鋼管采用焊接連接時，應在焊接處應做二次鍍鋅處理。

垂直面管道排列原則

地下室、設備層復雜管線的布置：電氣類橋架（母線）在上方敷設，水管類管線在下部敷設；燈具與噴頭在最低處分布，保證整體效果。

電纜線槽于其他管路上方安裝

氣體介質管道在上，液體介質管道在下

管道排布規范美觀、支架間距合理、管面干凈油漆光亮

以系統劃分，空調管道在消防管道下方排布，管道垂直交叉，管道垂直和左右間距合理

管道合理間距原則

滿足最小間距后進行密集管道的綜合布置，整齊美觀。綜合布置時需考慮水管外壁、空調水管、空調風管保溫層的厚度。電氣橋架、水管外壁距離墻壁的距離，最小有100mm的距離，直管段風管距墻距離最小150mm,布置時還要考慮無壓管道的坡度。

空調主機房有組織排水，排水順暢不積水，設置規范。

風管布局合理、支架間隔規范、保溫貼實平整美觀

綜合管線的避讓原則

電管、風管、水管依序排布安裝。在管道分層綜合布置時，通常自上而下應為電管、風管、水管，先考慮風管的標高和走向，也要考慮大口徑水管的布置，避免多次交叉，以免產生氣阻、喘震、水擊等問題。交叉時進行合理避讓。

壓力管道讓無壓管，共用支架，完美解決特殊位置的安裝問題。污水、廢水、雨水、空調冷凝水等管道屬于重力流管道，排放雜質多，容易堵塞，要力求水平管線短，避免過多轉彎，管線交叉時將重力流管道對標高的要求作為首要條件予以滿足。
