防火卷簾正卷超限、反卷超限、中位的區別及應用？

正卷超限、反卷超限、中位是防火卷簾實現準確控制的重要概念，根據《防火卷簾 第3部分：防火卷簾控制器 》GB14102.3-2024 >術語可知：

理解防火卷簾“正卷超限”、“反卷超限”和“中位”的工作原理，是掌握其安全設計邏輯的關鍵。下面就從控制原理和設計意圖兩個層面深入解析：

1. 正卷超限與反卷超限的原理

這兩個概念的核心原理是 “失效-安全”的冗余保護機制，其工作邏輯分為“正常限位控制”和“超限故障保護”兩級。

正常限位控制原理：

卷簾的卷軸末端通常連接有一個行程開關或控制系統通過電機編碼器計算圈數。

當卷簾上升或下降到預定位置（上限位或下限位）時，機械裝置會觸發行程開關，或編碼器計數值達到設定點，控制器立即切斷電機電源，使卷簾精準停止。

目的：實現日常操作和火警動作的精準定位。

超限故障保護原理（冗余備份）：這是為防止上述“正常限位控制”完全失效而設置的最后一道物理防線。

在卷軸或傳動鏈上，獨立于主限位系統，額外設置了一套保護裝置。常見的有兩種：

機械式極限行程開關：安裝在卷軸轉動路徑的最終端，當主限位失效、卷簾繼續運行并即將達到機械結構的物理極限時，會觸發此開關，強制切斷主電路。

電流/扭矩檢測：控制器實時監測電機工作電流。當卷簾到達正常限位后若因故障未停止，繼續運行會導致簾面完全收緊（正卷超限）或抵死地面（反卷超限），此時電機負載會急劇增大，電流異常升高?？刂破鳈z測到該異常電流后，立即執行停機保護。

目的：防止因主控系統失靈導致簾面被撕裂、導軌變形、電機燒毀等嚴重設備損壞，甚至引發次生危險。

簡單比喻：正常限位就像你為手機充電設置的“充到80%停止”，而超限保護則是電池內置的、防止過充爆炸的“最后一道物理熔斷器”。

2. 中位的原理

“中位”的原理核心是 “兩步降落”的消防策略邏輯，旨在平衡“初期火災煙氣控制”與“人員安全疏散”兩大需求。

防火卷簾兩步降的規范要求？根據《火災自動報警系統設計規范 》GB50116-2013 >4.6.3 疏散通道上設置的防火卷簾的聯動控制設計，應符合下列規定：1 聯動控制方式，防火分區內任兩只獨立的感煙火災探測器或任一只專門用于聯動防火卷簾的感煙火災探測器的報警信號應聯動控制防火卷簾下降至距樓板面1.8m處；任一只專門用于聯動防火卷簾的感溫火災探測器的報警信號應聯動控制防火卷簾下降到樓板面；在卷簾的任一側距卷簾縱深0.5m～5m內應設置不少于2只專門用于聯動防火卷簾的感溫火災探測器。

控制觸發原理：

第一步降落指令：當防火卷簾任一側的感煙火災探測器報警后，火災自動報警系統會向防火卷簾控制器發出“第一步下降”信號。

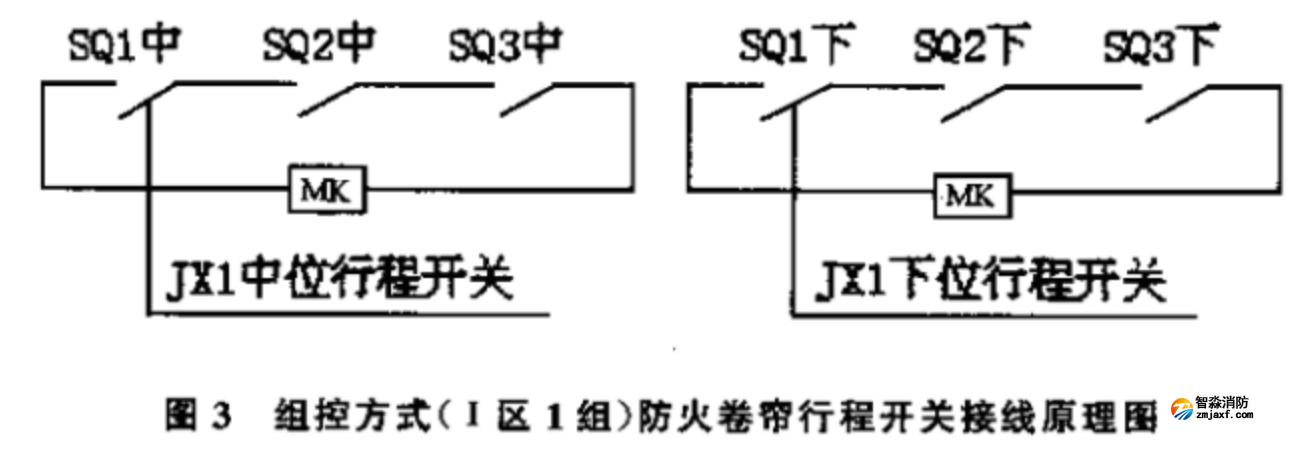

執行與停止：控制器接到信號，驅動卷簾下降，并在預先設定的高度（通常為距地面1.8米）自動停止。這個停止點就是由獨立的“中位限位開關”或精確的位置編程來實現的。

第二步降落指令：觸發方式有兩種，滿足任一條件即執行：

感溫信號觸發：同一防火分區內的感溫火災探測器報警，表明火災已發展到升溫階段。

延時觸發：從卷簾到達中位開始，啟動一個可調的時間延時（通常為5-300秒），為人員疏散爭取最后的時間。延時結束后，控制器發出第二步指令。

完全關閉：接收到第二步指令后，卷簾從中位繼續下降至完全關閉（下限位），實現完整的防火分隔。

設計意圖原理：

1.8米高度的考量：這是一個經過驗證的折中高度。在此高度，下垂的簾面能夠有效阻擋煙氣水平擴散，將其限制在起火區域，為其他區域人員爭取疏散時間。同時，此高度也不影響絕大多數人員的彎腰通行，避免了疏散通道被完全封死造成的恐慌和踩踏。

兩步走的邏輯：模擬了火災發展的過程（先有煙，后有明火升溫），使消防響應更加智能和人性化。它不是簡單地“一關了之”，而是在確保防火安全的前提下，為生命疏散留出了“時間窗口”和“空間通道”。

簡單比喻：中位功能就像電影院火災時的疏散廣播——“請勿慌張，先有序撤離”，而第一步下降到中位，就是“先放下?lián)鯚熀?，給大家留出撤離通道和最后時間”；當火勢真正威脅到結構安全時（感溫報警或延時結束），才執行“落下防火門，徹底隔離火場”。

總結：原理對比

理解防火卷簾中“正卷超限”、“反卷超限”和“中位”這幾個概念的區別，對確保這一重要消防設施在關鍵時刻能正確動作至關重要。下面的表格清晰地對比了它們的核心差異：

關鍵要點與安全設計

通過上面的對比，我們可以總結出以下幾點關鍵信息：

故障與功能的區別：“正卷超限”和“反卷超限”是必須避免和防范的設備故障，而“中位”是為了實現特定消防功能而設定的正常工作位置。

重要的安全冗余設計：為了防止正、反卷超限的發生，標準強制要求防火卷簾控制器必須配備獨立于常規限位控制的額外保護措施。這意味著即使主限位開關失靈，這套備份措施（如獨立的限位器或電流檢測等）也能在最后關頭讓卷簾電機停止，防止拉拽簾面造成設備損壞。

中位高度的靈活應用：標準定義的1.8米中位高度主要考慮人員疏散。在汽車庫等有車輛通行的場所，這個高度可能無法滿足車輛通過需求。因此，在實際應用中，車輛通道上的防火卷簾其中位高度需要根據通行車輛的實際高度酌情調整，以避免車輛被卡住導致防火分隔失效。
