前言：

大家好，我是薛哥。 無線AP，也就是我們常說的無線接入點，無線AP根據使用場景，分為“室內無線AP”和“室外無線AP”兩種。“室外無線AP”也叫“戶外無線AP”，常用于室外無線網絡部署搭建中。因?yàn)槠涫褂脠鼍霸谑彝猸h(huán)境中，所以，相對應的有防水、防雷、抗曬、抗低溫等特點。今天，我們要講解的就是室外無線AP在戶外場景中安裝時要注意的事項。

正文：

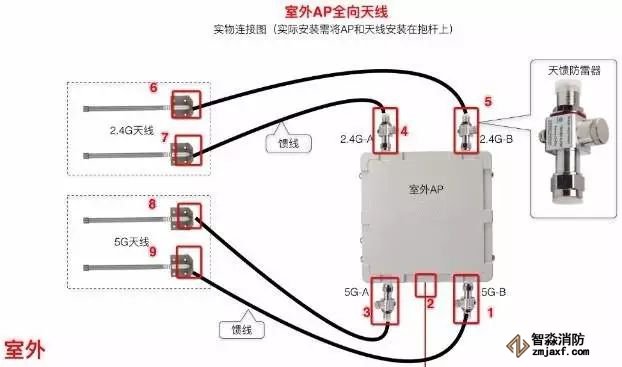

一、 選擇合適的室外AP天線

　　由于“室外無線AP”使用場景的特殊性，目前大部分的“室外無線AP”都是需要外接天線配合使用的，天線一般分為2種，“定向天線”和“全向天線”，簡單點來說，定向天線室是朝一個方向發射信號，而全向天線則是四周擴散性的發射信號，通常情況下，定向天線發射信號的角度不會超過180度，全向天線發射信號的角度則是360度。由于天線發射角度的不同，信號覆蓋距離一般也會有所不同，一般來說，天線信號發射角度越小，其信號覆蓋距離越遠。

　　所以，在安裝室外無線AP時要根據實際的覆蓋面積和覆蓋距離等情況來考慮室外無線AP天線的選擇。

二、 選擇合適的室外無線AP安裝點

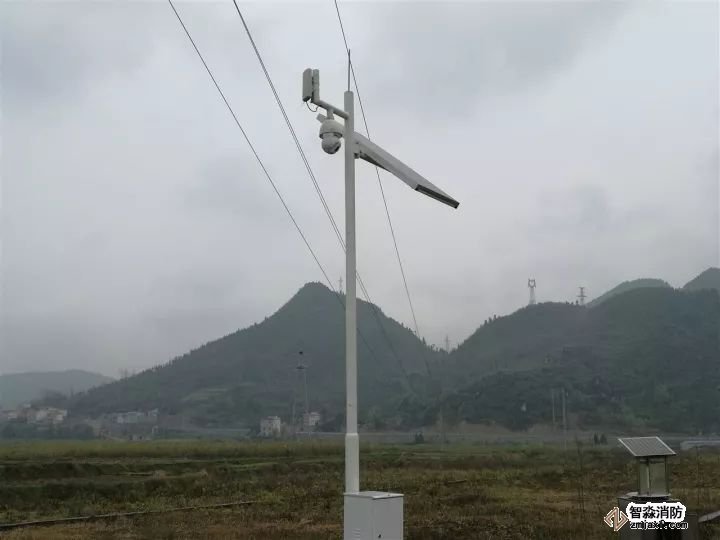

　　室外無線AP通常以在路燈桿、樹干上等高處以抱桿形式安裝，那么，在選擇安裝點的時候，要選擇堅固的安裝點。安裝點要求牢固，不能有搖晃等情況，同時，也要盡可能遠離強電高壓線路，消防管道和建筑物避雷針等設施，以避免強電、強磁的干擾。

三、 合理布置天線與天線之間的間距

　　如果是多個天線布置在一個安裝點的時候，那么，天線和天線之間最好保留一定的間距，以減少天線和天線之間的干擾 ，通常的做法是：全向天線之間的安裝間距最好保持在20-40公分左右；定向天線的安裝間距保持上下間距2米左右。

四、 室外AP天線安裝點做避雷處理

　　室外無線AP天線不管是全向天線還是定向天線，因?yàn)槠涫墙饘僦破罚惭b在戶外這種環境中都必須做避雷處理。天線的安裝高度不可以超過避雷針。標準的做法是：天線的安裝在避雷針以下，且天線的最高點在避雷針向下防護的45度角以內。以最大程度上的避免雷擊天線等情況的發生。

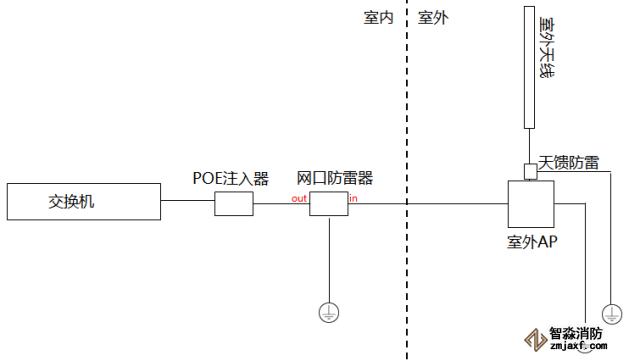

五、 室外AP天線接地處理

　　保證室外AP及其附屬或相連設備（如：天線、避雷針等）都有做接地線處理，接地線時需要注意接入點的可靠連接地線方式，不建議使用螺絲釘?shù)戎苯訅航訉?dǎo)線等方式接入地線，最好是其他設備接電線接入到同一個地網，以確保最大程度上的保證AP的安全性。

六、 選擇合適的室外AP供電方式

　　室外AP的供電方式分2種，適配器供電和PoE供電，適配器供電就是我們常說的使用電源適配器連接插板等電路進行供電；而PoE供電則是使用PoE交換機進行網線供電。相對而言，適配器供電較為落后，且比較麻煩、風險大，需要單獨電路到室外無線AP處進行供電；而PoE供電只需增加一臺PoE供電機，即可用網線對室外無線AP進行供電，相對簡單、易部署、安全性高。

七、 室外無線AP及其連接設備連接點的防水處理

　　室外無線AP及其連接設備的連接點（如：天線和室外AP的連接點）因?yàn)槭呛笃谑┕r(shí)連接的，所以，必須單獨做防水處理，以保證連接點的安全可靠性。另外需要注意的是：連接點的防水處理是在接入地線后后操作的。

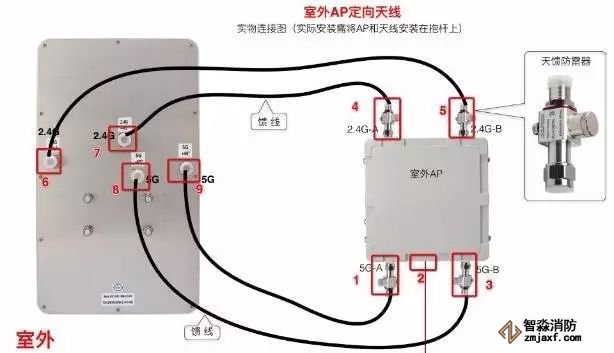

八、室外AP定向天線抱桿推薦尺寸和安裝注意事項

• 1、如果一根抱桿上安裝多個定向天線，則每個定向天線上下間距2m，推薦一個抱桿最多安裝2個定向天線；

• 2、定向天線推薦的安裝高度為3-5m左右，實際以項目情況為準；

• 3、默認情況下，定向天線要往下傾斜15度，實際以項目需求為準。未安裝天線的AP射頻口必須做好防水，并關閉射頻；

• 4、立桿、安裝的位置，嚴格按照方案執行，不得私自挪動，右圖供參考，實際以項目需求為準；

• 5、每安裝完一處，必須同時做好防水、防雷、接地措施，以免損壞設備；

• 6、抱桿必須固定牢固，保證用力搖不會混動。

九、其他施工規范

• 按照設計方案的要求布放線纜，要求走線牢固、美觀，不得有交叉、扭曲、裂損等情況。室外需要使用室外專用網線，并把裸露在外面的部分用套管保護。

• 不允許與強電高壓管道、消防管道和建筑物避雷線一起布線，確保無強電、強磁的干擾。

• 建議使用PVC管、鐵管、普利卡管或線槽等進行走線。如果使用的是金屬走線管應該在金屬管兩端接地。

• 室外水平布線的PVC管應作漏水口防止管內積水。

• 線纜的穿墻孔應使用防水、阻燃的材料進行密封處理。
