報警閥組的安裝驗收

　　報警閥組是自動噴水滅火系統中的關鍵消防器材組件之一。濕式、干式報警閥在自動噴水滅火系統中可以接通或關斷報警水流，噴頭動作后報警水流將驅動水力警鈴和壓力開關報警，同時防止水倒流。雨淋報警閥在自動噴水滅火系統中可以接通或關斷向配水管道的供水。今天水力消防器材公司和您一同分享消防器材——報警閥組的安裝驗收要求。

　　一、進場檢驗

　　1. 報警閥除應有商標、型號、規格等標志外，尚應有水流方向的永久性標志。


　　2. 報警閥和控制閥的閥瓣及操作機構應動作靈活、無卡澀現象，閥體內應清潔、無異物堵塞。


　　3. 水力警鈴的鈴錘應轉動靈活、無阻滯現象;傳動軸密封性能好，不得有滲漏水現象。


　　4. 報警閥應進行滲漏試驗。試驗壓力應為額定工作壓力的2倍，保壓時間不應小于5min，閥瓣處應無滲漏。

　　二、安裝要求

　　1. 報警閥組的安裝應在供水管網試壓、沖洗合格后進行。


　　2. 安裝時應先安裝水源控制閥、報警閥等消防器材組件，然后進行報警閥輔助管道的連接。水源控制閥、報警閥與配水干管的連接，應使水流方向一致。


　　3. 報警閥組安裝的位置應符合設計要求;當設計無要求時，報警閥組應安裝在便于操作的明顯位置，距室內地面高度宜為1.2m;兩側與墻的距離不應小于0.5m;正面與墻的距離不應小于1.2m;報警閥組凸出部位之間的距離不應小于0.5m。


　　4. 安裝報警閥組的室內地面應有排水設施，排水能力應滿足報警閥調試、驗收和利用試水閥門泄空系統管道的要求。


　　5. 消防器材附件安裝要求

　　1)壓力表應安裝在報警閥上便于觀測的位置。

　　2)排水管和試驗閥應安裝在便于操作的位置。

　　3)水源控制閥安裝應便于操作，且應有明顯開閉標志和可靠的鎖定設施。


　　6. 濕式報警閥組的安裝要求

　　1)應使報警閥前后的管道中能順利充滿水;壓力波動時，水力警鈴不應發生誤報警。

　　2)報警水流通路上的過濾器應安裝在延遲器前，且便于排渣操作的位置。


　　7. 干式報警閥組的安裝要求

　　1)應安裝在不發生冰凍的場所。

　　2)安裝完成后，應向報警閥氣室注入高度為50mm~100mm的清水。

　　3)充氣連接管接口應在報警閥氣室充注水位以上部位，且充氣連接管的直徑不應小于15mm;止回閥、截止閥應安裝在充氣連接管上。

　　4)氣源設備的安裝應符合設計要求和國家現行有關標準的規定。

　　5)安全排氣閥應安裝在氣源與報警閥之間，且應靠近報警閥。

　　6)加速器應安裝在靠近報警閥的位置，且應有防止水進入加速器的措施。

　　7)低氣壓預報警裝置應安裝在配水干管一側。

　　8)下列部位應安裝壓力表：

　　報警閥充水一側和充氣一側。

　　空氣壓縮機的氣泵和儲氣罐上。

　　加速器上。

　　9)管網充氣壓力應符合設計要求。


　　8. 雨淋閥組的安裝要求1)雨淋閥組可采用電動開啟、傳動管開啟或手動開啟，開啟控制裝置的安裝應安全可靠。水傳動管的安裝應符合濕式系統有關要求。2)預作用系統雨淋閥組后的管道若需充氣，其安裝應按干式報警閥組有關要求進行。3)雨淋閥組的觀測儀表和操作閥門的安裝位置應符合設計要求，并應便于觀測和操作。4)雨淋閥組手動開啟裝置的安裝位置應符合設計要求，且在發生火災時應能安全開啟和便于操作。5)壓力表應安裝在雨淋閥的水源一側。

　　三、調試要求

　　1. 濕式報警閥1)濕式報警閥調試時，在末端裝置處放水，當濕式報警閥進口水壓大于0.14MPa、放水流量大于1L/s時，報警閥應及時啟動;帶延遲器的水力警鈴應在5s~90s內發出報警鈴聲，不帶延遲器的水力警鈴應在15s內發出報警鈴聲;壓力開關應及時動作，啟動消防泵并反饋信號。

　　2. 干式報警閥1)干式報警閥調試時，開啟系統試驗閥，報警閥的啟動時間、啟動點壓力、水流到試驗裝置出口所需時間，均應符合設計要求。

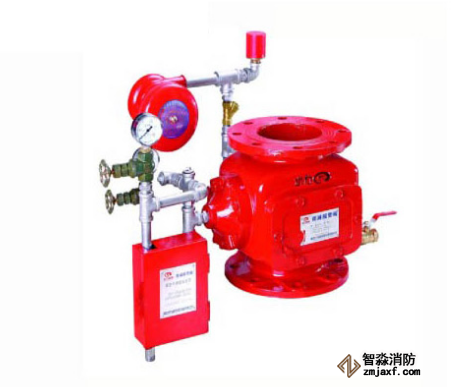

　　3. 雨淋報警閥1)雨淋閥調試宜利用檢測、試驗管道進行。自動和手動方式啟動的雨淋閥，應在15s之內啟動;公稱直徑大于200mm的雨淋閥調試時，應在60s之內啟動。雨淋閥調試時，當報警水壓為0.05MPa時，水力警鈴應發出報警鈴聲。

　　四、驗收要求

　　1. 報警閥組的各消防器材組件應符合消防器材產品標準要求。

　　2. 打開消防器材系統流量壓力檢測裝置放水閥，測試的流量、壓力應符合設計要求。

　　3. 水力警鈴的設置位置應正確。測試時，水力警鈴噴嘴處壓力不應小于0.05MPa，且距水力警鈴3m遠處警鈴聲聲強不應小于70dB。

　　4. 打開手動試水閥或電磁閥時，雨淋閥組動作應可靠。

　　5. 控制閥均應鎖定在常開位置。

　　6. 空氣壓縮機或水災自動報警系統的聯動控制，應符合設計要求。

　　7. 打開末端試(放)水裝置，當流量達到報警閥動作流量時，濕式報警閥和壓力開關應及時動作，帶延遲器的報警閥應在90s內壓力開關動作，不帶延遲器的報警閥應在15s內壓力開關動作。雨淋報警閥動作后15s內壓力開關動作。

　　五、維護管理

　　1. 每個季度應對系統所有的末端試水閥和報警閥旁的放水試驗閥進行一次放水試驗，檢查消防器材系統啟動、報警功能以及出水情況是否正常。檢查內容如下表：2. 消防器材維護管理人員每天應對水源控制閥、報警閥組進行外觀檢查，并應保證消防器材系統處于無故障狀態。
