熟悉低壓斷路器的結構、工作原理、電氣符號、功能及選用原則。

掌握低壓斷路器在現代電氣控制中的應用。

低壓斷路器俗稱自動空氣開關，是低壓配電網中的主要電器開關之一，它不僅可以接通和分斷正常負載電流、電動機工作電流和過載電流，而且可以接通和分斷短路電流。

主要用在不頻繁操作的低壓配電線路或開關柜( 箱) 中作為電源開關使用，并對線路、電器設備及電動機等實行保護，當它們發生嚴重過電流、過載、短路、斷相、漏電等故障時，能自動切斷線路，起到保護作用，應用十分廣泛。

功能：不頻繁通斷電路，并能在電路過載、短路及失壓時自動分斷電路。

特點：操作安全，分斷能力較高。

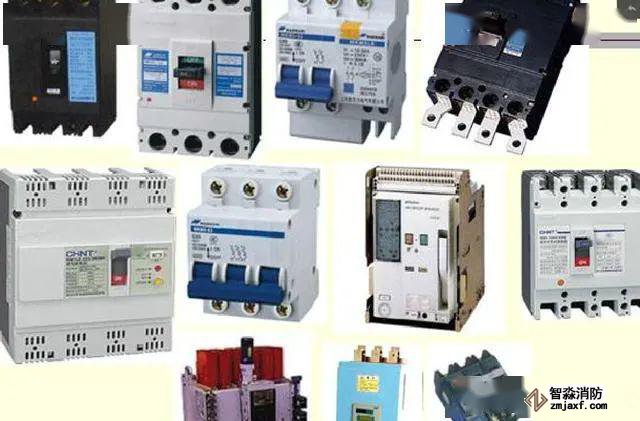

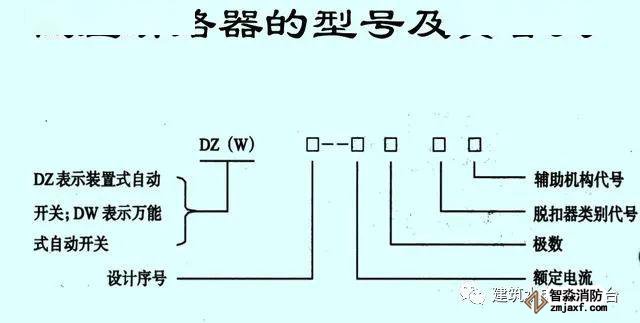

分類：框架式（萬能式）和塑殼式（裝置式）

結構：觸頭系統、滅弧裝置、脫扣機構、傳動機構。

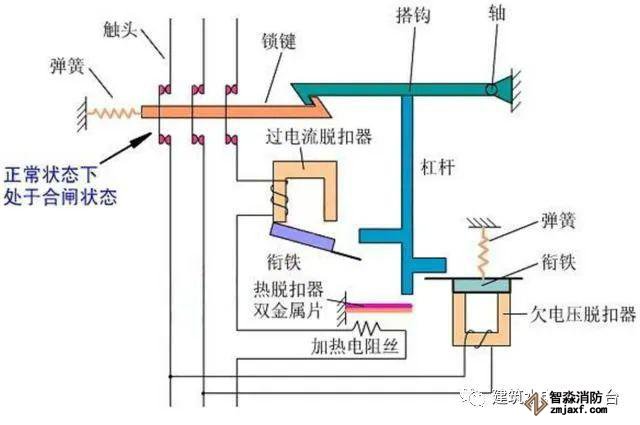

工作原理：當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵被吸合，使自動脫扣器機構動作；當電路過載時，熱脫扣器的熱元件產生的熱量增加，使雙金屬片向上彎曲，推動自動脫扣器機構動作；當電路失壓時，失壓脫扣器的銜鐵釋放，也使自動脫扣器機構動作。自動脫扣器機構動作，斷開主觸點，切斷主電路，分別起到短路保護、過載保護和欠壓保護的作用。

低壓斷路器的電氣符號

低壓斷路器的選用原則

1)斷路器的額定電壓和電流應大于等于電路的正常工作電壓和負載電流。

2)熱脫扣器的整定電流應等于所控制負載的額定電流。

3)欠電壓脫扣器的額定電壓應等于電路的額定電壓。

4)斷路器應垂直安裝在配電板上，電源引線應接到上端，負載引線應接到下端。

5)電磁脫扣器的瞬時脫扣整定電流應大于負載電路正常工作時的峰值電流。
