消防設計施工:防煙+排煙=防排煙系統?!
首先,有必要明確的是:防排煙系統并不是單一系統,而是①防煙系統和②排煙系統兩個系統的總稱。
防煙系統--采用自然通風方式或機械加壓送風方式,防止煙氣進入疏散通道的系統。
排煙系統--采用自然通風方式或機械排煙方式,將煙氣排至建筑物外的系統。


↓ 下面就分別對這兩個系統進行圖文解析 ↓
設置部位:
1. 防煙樓梯間及前室(安全性較高的安全出口)、消防電梯前室(滅火救援通道);
2. 避難層(建筑內的安全區域,超過100米的公共建筑才有)。
作用:
通過設置防煙措施,防止煙氣進入防煙部位,確保防煙部位的人員不受煙氣侵襲,為人員安全疏散和消防撲救創造條件。
方式:
1. 自然通風
2. 機械加壓送風
· 自然通風方式

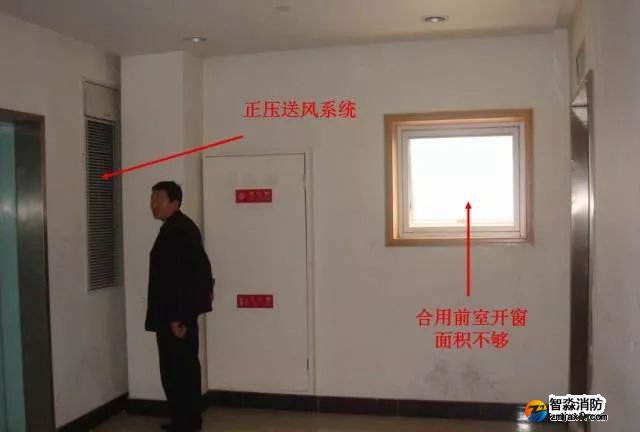

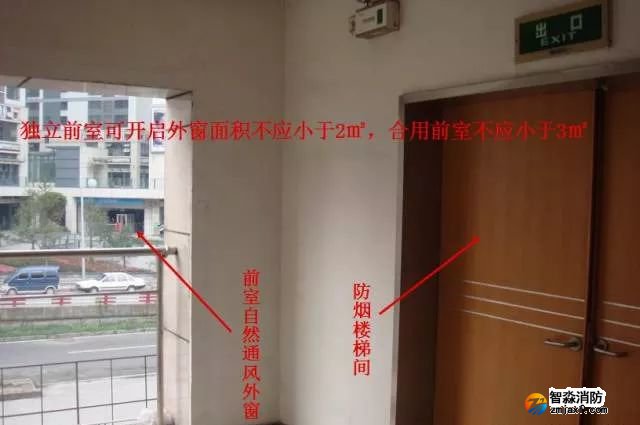

前室示例

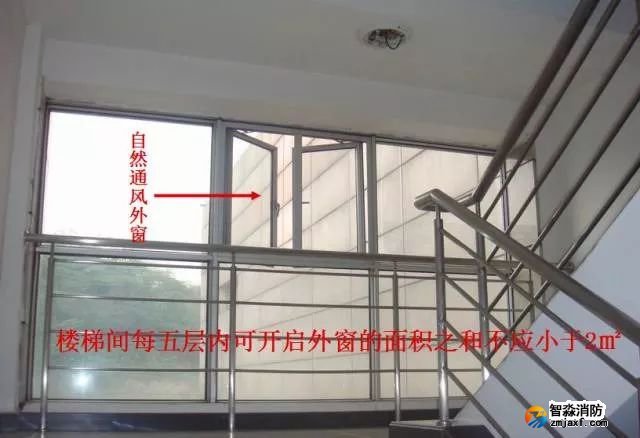

樓梯間示例
· 機械加壓送風方式
不具備自然通風條件的防煙部位應設置機械加壓送風系統。

示例

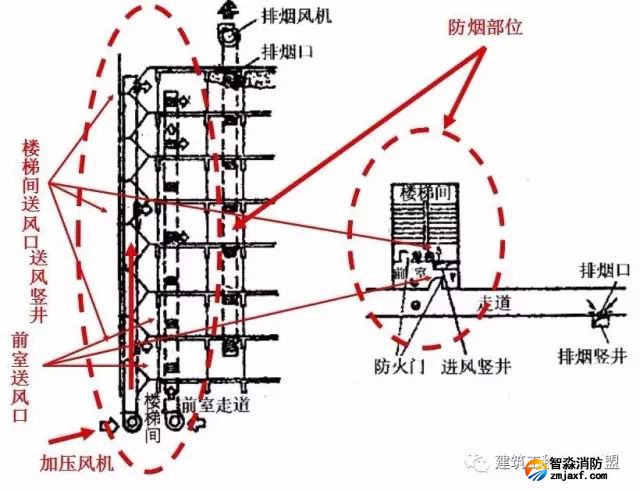

機械加壓送風的立面圖和平面圖示例

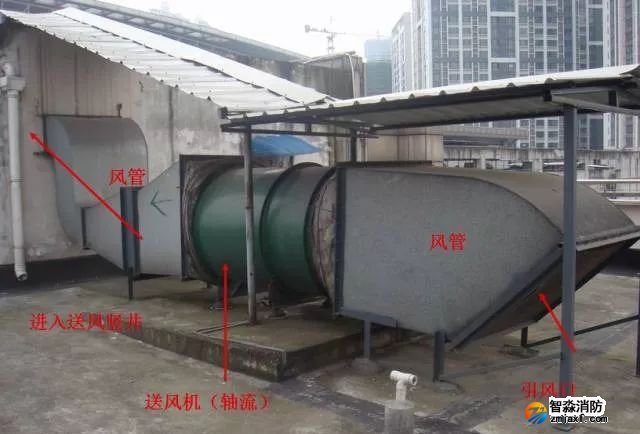

加壓送風機及風管示例

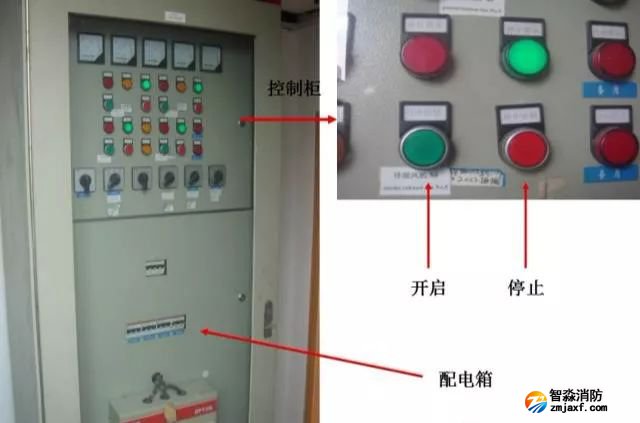

送風風機房電氣控制柜示例

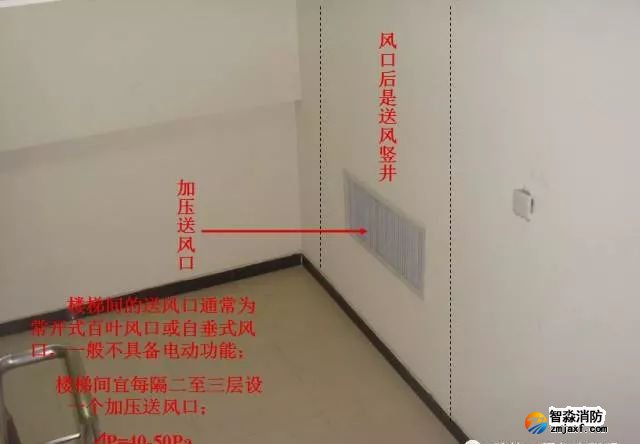

樓梯間加壓送風口和豎井示例

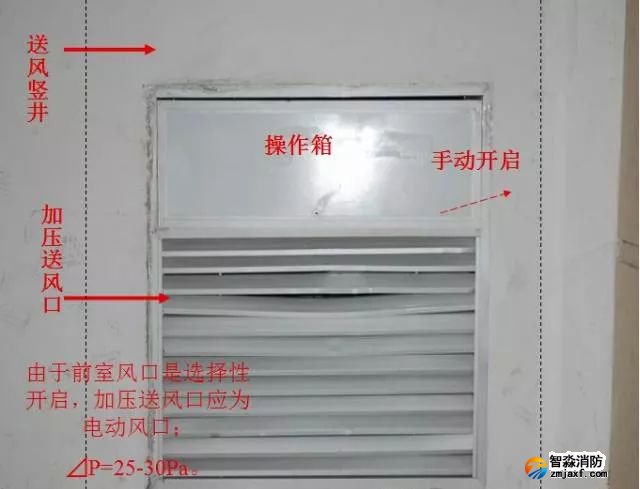

前室送風口和豎井示例
設置部位:
1. 較長的疏散走道;
2. 有人停留或可燃物較多、面積較大的地上房間和地下室(這兩項的具體標準因建筑定性而異,具體可參見建筑防火設計規范);
3.中庭。
作用:
是將進入疏散走道的煙氣排出室外,為人員疏散創造必要的安全條件。
方式:
1. 自然通風
2. 機械排煙
· 自然通風方式

注:此處(房間和走道)的自然通風不同于樓梯間和前室的自然通風。雖然它們的原理相同,但此處是作為排煙措施,而樓梯間和前室是作為防煙措施。

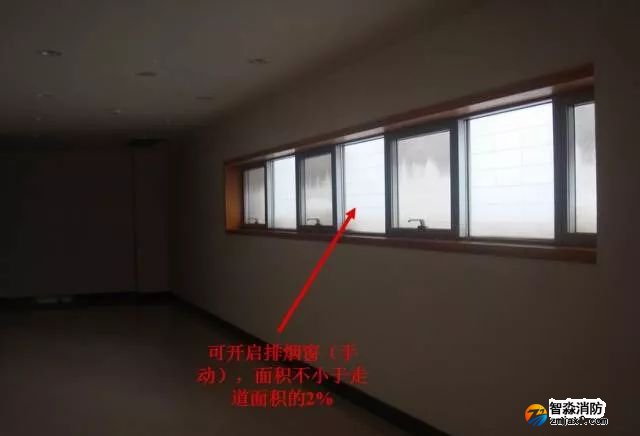

走道示例

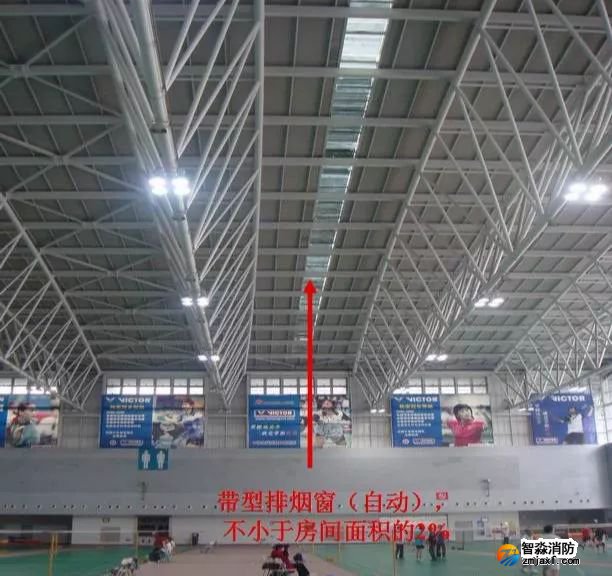

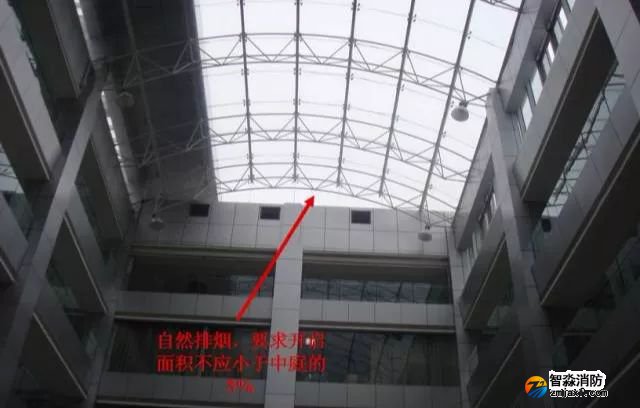

中庭示例
· 機械排煙方式
設置部位:按規范應設置排煙措施,但又不具備自然排煙條件的房間、走道、中庭。

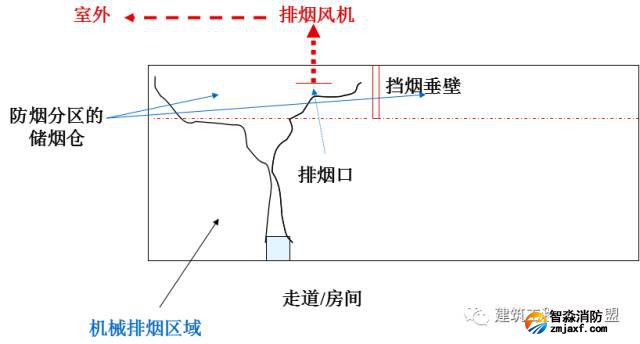

原理示例

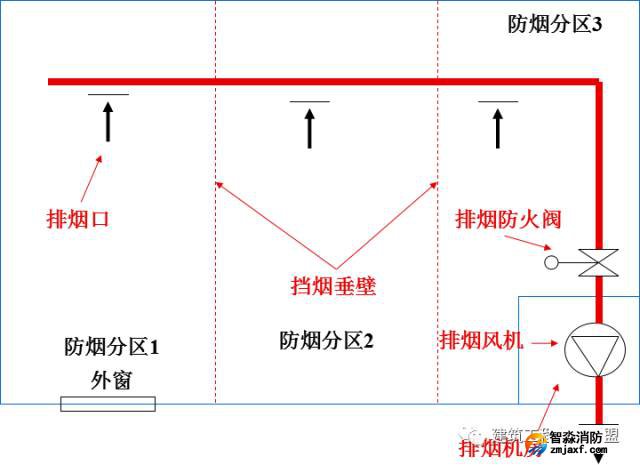

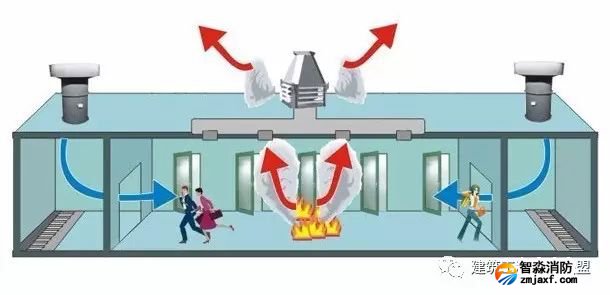

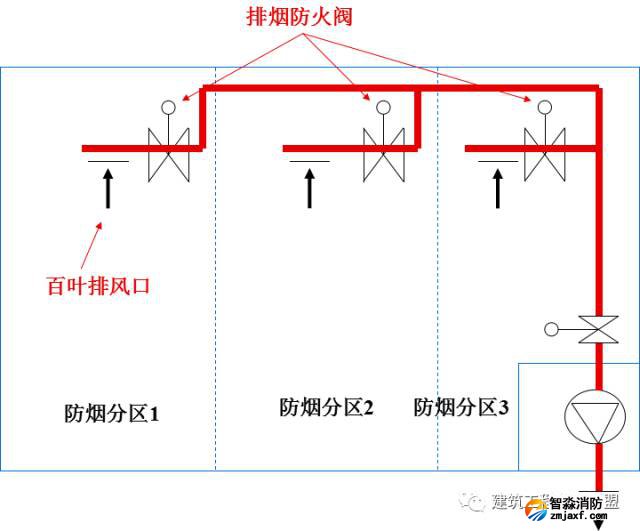

水平機械排煙系統原理示例

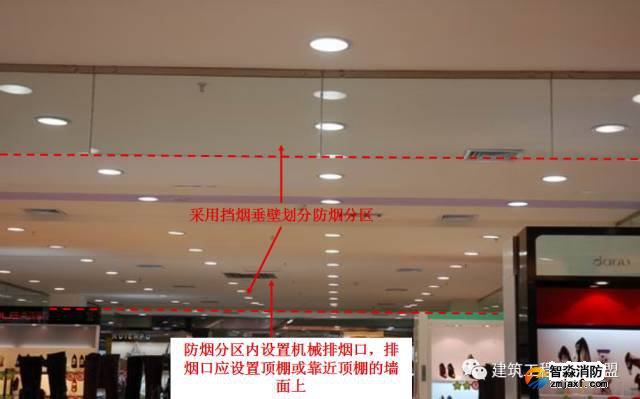

分區示例

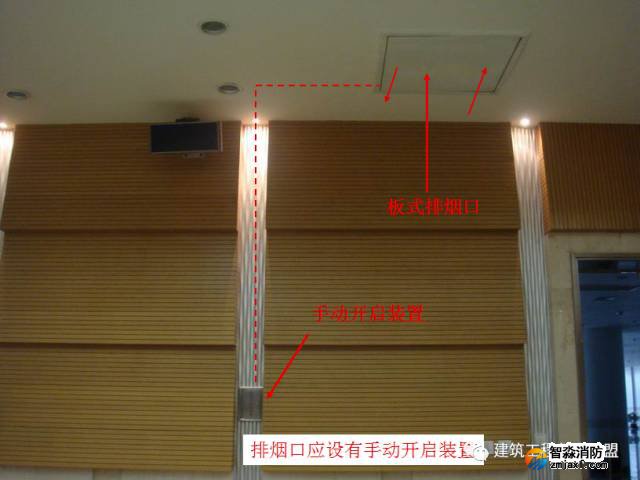

排煙口和手動開啟裝置示例

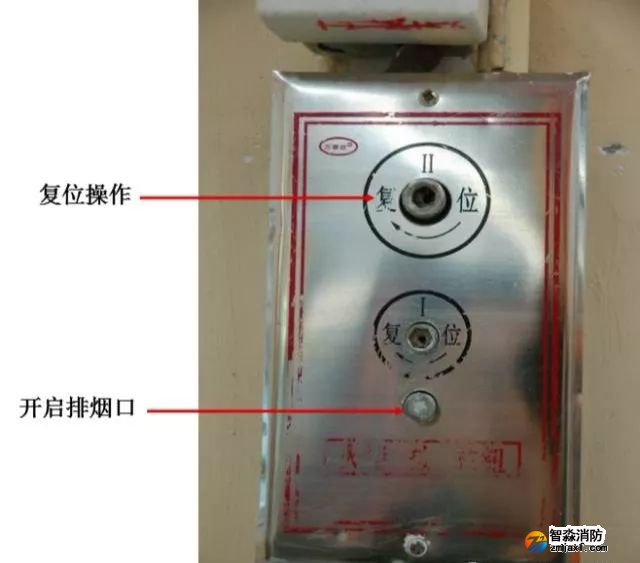

排煙口手動開啟裝置示例

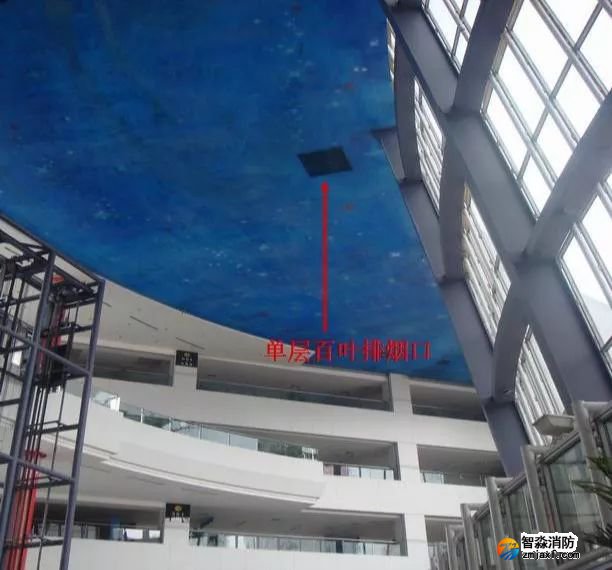

中庭機械排煙示例

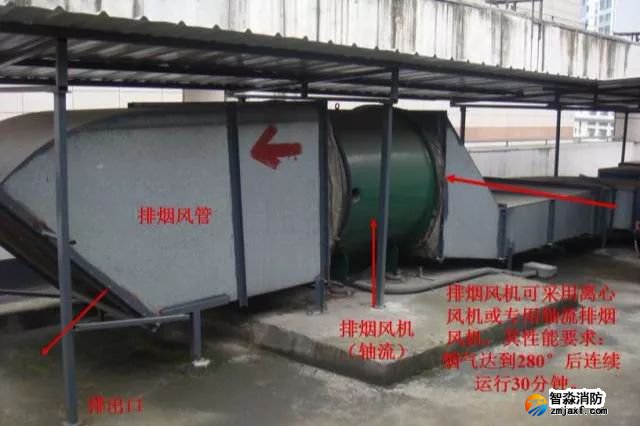

排煙風機及風管示例

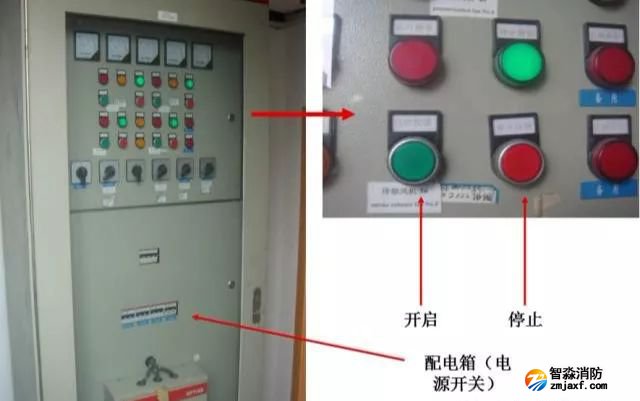

排煙風機房電氣控制柜示例

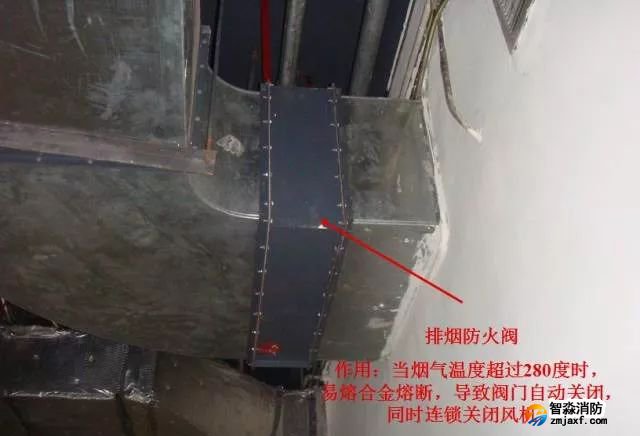

排煙防火閥示例

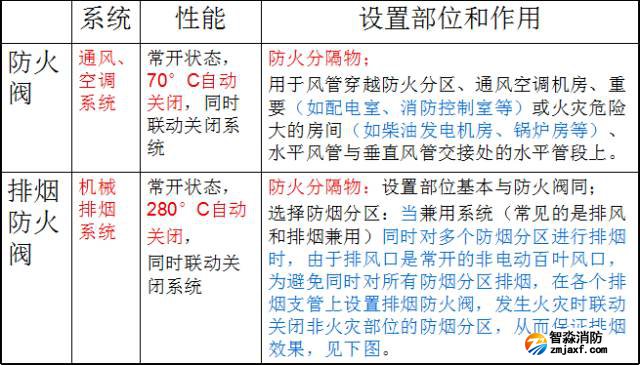

【附】防火閥與排煙防火閥的區別

設有機械排煙系統的密閉場所如地下室還應設置補風用的送風系統:

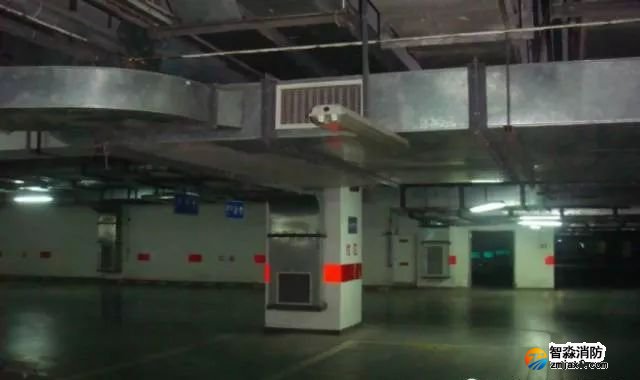

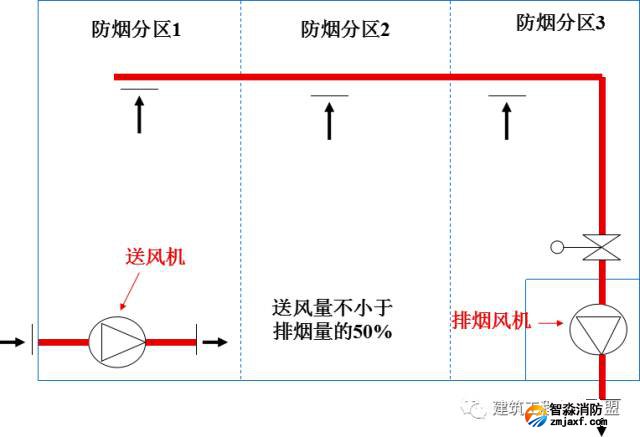

機械排煙的補風系統原理

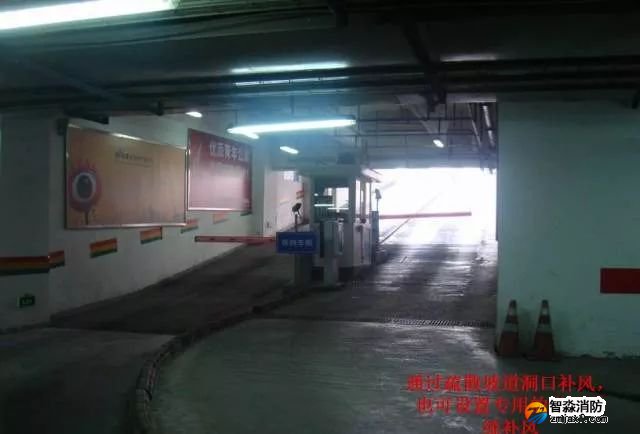

機械排煙系統的補風

排煙系統在有困難時,可以和通風空調系統兼用,但應符合排煙系統的要求。
