弱電系統工程：常用信號線纜傳輸距離究竟多少？

線纜傳輸的距離一直是弱電人問的最多的問題，我們每天都在與線纜打交道，清楚了解線纜的使用才能在項目中得心應手，本期我們一起來總結下常用的線纜傳輸距離。

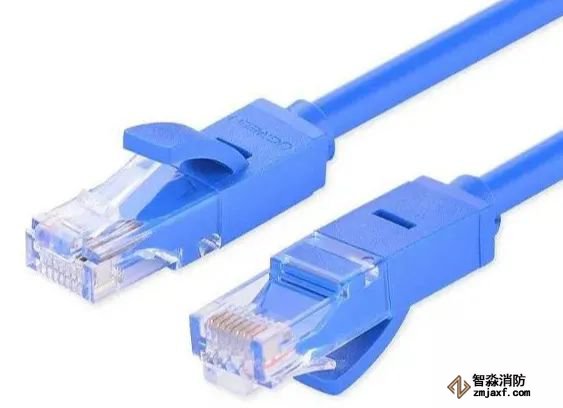

一、網線

這里就簡單說下網線，網線大家都比較熟，根據不同規格的網線有不同的傳輸距離。網線在傳輸網絡信號，如果超出了網線本身可以承受的距離，信號就會衰減，嚴重時，網絡信號會中斷。

五類，六類都是100米 ，正規無氧銅6類線可以達到120米左右，如果要加大傳輸距離，在兩段雙絞線之間可安裝中繼器，最多可安裝4個中繼器。如安裝4個中繼器連接5個網段，則最大傳輸距離可達500m。

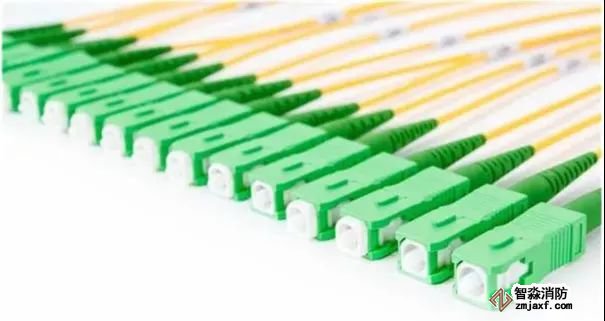

二、光纖

網線的傳輸距離有限，并不能解決遠距離數據傳輸，那么對于遠距離傳輸可以使用光纖。

光纖分為多模與單模，多模傳輸的距離比網線遠，但又比單模短。

在10Mbps及100Mbps的以太網中，多模光纖最長可支持2000米的傳輸距離；

而于1Gbps千兆網中，多模光纖最高可支持550米的傳輸距離；

所以多模現在用的比較少了。

單模光纖相比于多模光纖可支持更長傳輸距離，在100Mbps的以太網以至1G千兆網，單模光纖都可支持超過5000m的傳輸距離。

單模光模塊中使用的器件是多模光模塊的兩倍，所以單模光模塊的總體成本要高于多模光模塊；單模光模塊的傳輸距離可達150至200km。

所以對于遠距離傳輸可以用光纖來解決，類如遠程監控項目。

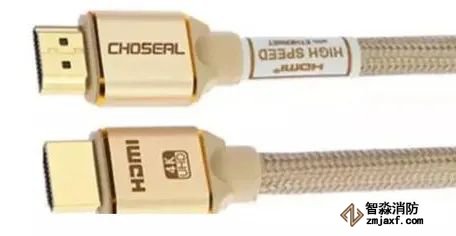

三、HDMI線

HDMI高清晰度多媒體接口，一般高清顯示器上用，可以連接hdmi顯示器跟顯示器，現在很多網絡盒子也可以通過連接線連接電視，傳遞音頻視頻信號。

一般的HDMI信號傳輸30米以下，那么對于質量一般的線材大約傳輸的最大距離15米左右。

那么HDMI遠距離如何傳輸呢？

1、可以使用轉換延長器

HDMI信號不經過其他設備（傳輸120米)。

HDMI信號一般無法直接用HDMI線材傳輸到30米以上，市場上也幾乎沒有30米以上的HDMI成品線。

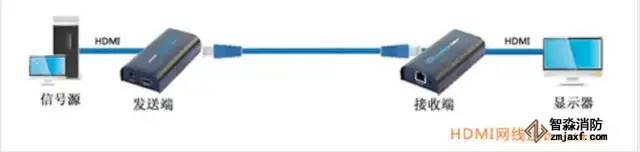

這種情況下如果只是單純的傳輸HDMI信號到顯示設備上，HDMI信號不經過其他設備的話，我們可以采用網線延長信號的方法，用HDMI網線延長器來將信號延長，HDMI網線延長器分為發送端（HDMI輸入，網線輸出）和接收端（網線輸入，HDMI輸出），可以延長100米（5類網線）、120米（6類網線）。

弱電產品精選綜合布線施工教學小程序

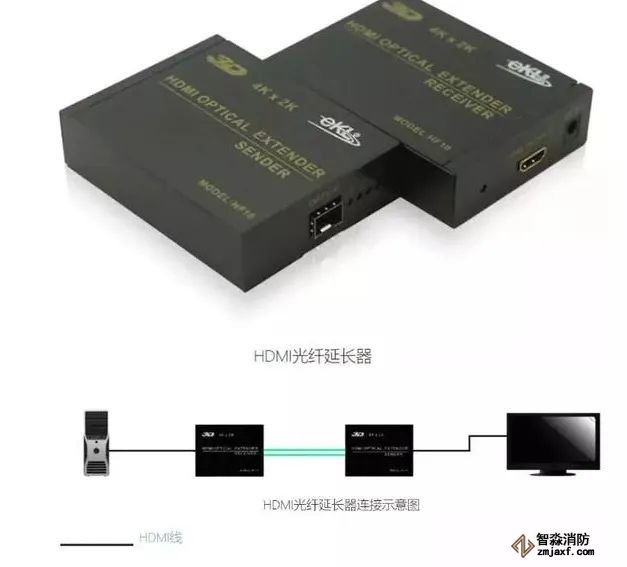

2、HDMI光纖延長器

當然如果需要傳輸更遠，也可以使用HDMI光纖延長器。

關于HDMI延長的方式有很多，也可以使用HDMI光纖線，可以根據實際情況使用。

四、DVI

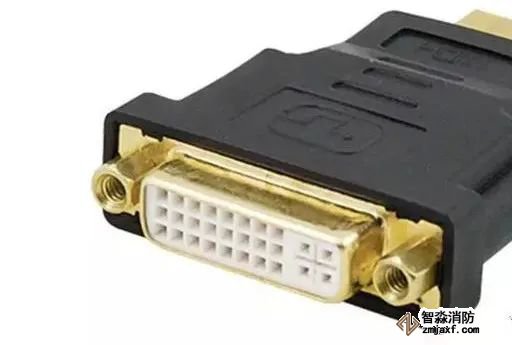

DVI為數字視頻接口，一般的DVI線只能有效傳輸信號5米左右，超過5米就會產生信號的衰減。這個缺點極大地限制了DVI設備的普及和應用。

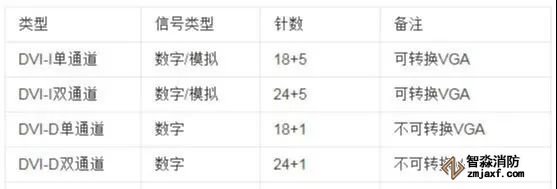

DVI-D只能接收數字信號；DVI-I能同時接收數字信號和模擬信號，傳輸距離短 ，為7-15M。

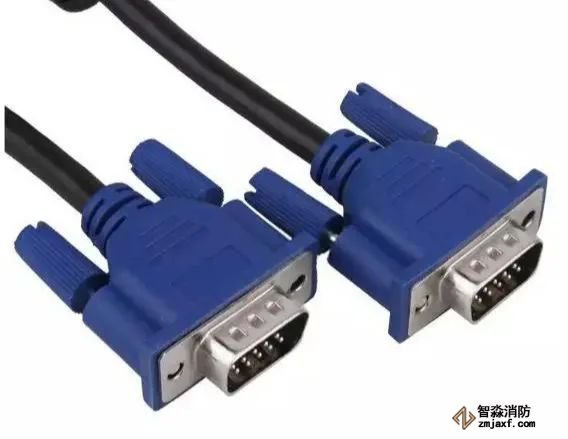

五、VGA線

VGA線傳輸的是模擬信號，是連接電腦顯卡與顯示器或電視機連接，并以此進行信息傳輸的一種數據傳輸線。它負責向顯示器輸出相應的圖像信號，是電腦與顯示器之間的橋梁。在彩色顯示器領域得到了廣泛的應用，但易衰減，傳輸距離短，易受干擾。但它的傳輸距離比HDMI與DVI要強點，其3+4/6VGA的傳輸距離是20-40M。

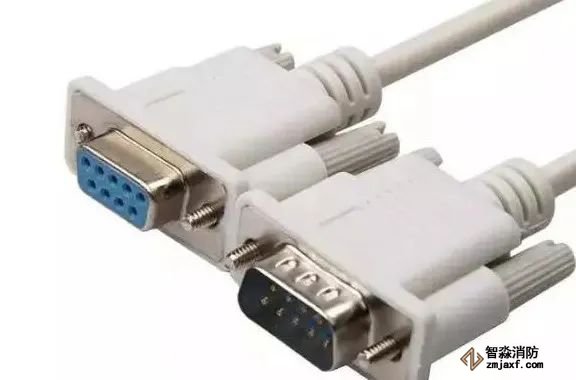

六、RS232與RS485

1、RS232：

RS232傳輸距離有限，最大傳輸距離標準值為15米，且只能點對點通訊，最大傳輸速率最大為20kB/s。

2、RS485：

RS485最大傳輸距離為1219米。最大傳輸速率為10Mbps，在100Kb/S的傳輸速率下，才可以達到最大的通信距離。

采用阻抗匹配、低衰減的專用電纜可以達到1800米！超過1200米，可加中繼器（最多8只），這樣傳輸距離接近10Km。

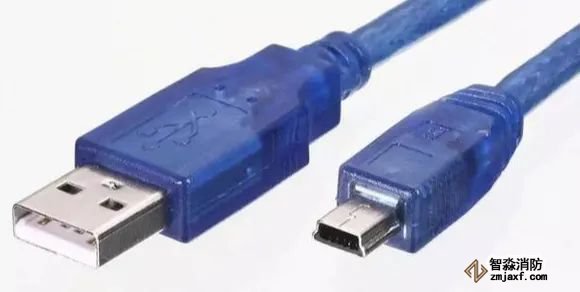

七、USB線

usb（通用串行總線）的縮寫，是一個外部總線標準，用于規范電腦與外部設備的連接和通訊。是應用在PC領域的接口技術。USB接口支持設備的即插即用和熱插拔功能。

USB協議規定的有效距離是5米,可以使用更長的USB延長線，線材的質量要好。劣質USB延長線到不了5米。

當然usb線要想長距離傳輸，也是可以使用延長器的，具體如下圖所示，

上圖面兩圖是延長器組網模式，如果現實中需要延長USB數據線或多屏使用的都可以用這種方式解決，便宜經濟。
