1  控制器對等組網

1.1 功能特點

　　控制器之間不分主從，任一臺控制器所帶設備報警，則其它控制器均同時報警。

　　任一臺控制器均可操作其它的控制器。

　　系統最大網絡節點99臺控制器。

　　控制器之間通過CAN總線實現組網，組網線為兩線制，有極性，采用ZR-RVS-2×1.5mm2雙絞線，菊花鏈方式相連。

　　最遠通信距離1500m，增加CAN中繼模塊可延長通訊距離。

　　線路中盡量減少分支，如必須有分支需保證分支線路長度＜總線路長度的10%，否則影響通訊。

 2  控制器主從方式組網

2.1 功能特點

　　可根據需要將控制器設置為“多主”模式或“主從”模式，實現各自需要的功能。

　　主機可顯示從機的火警地址漢字，也可控制從機的手、自動控制方式。

　　系統最大網絡節點99臺控制器。

　　控制器之間通過CAN總線實現組網，組網線為兩線制，有極性，采用ZR-RVS-2×1.5mm2雙絞線，菊花鏈方式相連。

　　最遠通信距離1500m，增加CAN中繼模塊可延長通訊距離。

　　線路中盡量減少分支，如必須有分支需保證分支線路長度＜總線路長度的10%，否則影響通訊。

 3  控制器聯網示意圖

3.1 CAN總線聯網

　　控制器之間通過CAN總線實現組網，組網線為兩線制，有極性，采用ZR-RVS-2×1.5mm2雙絞線，菊花鏈方式相連。

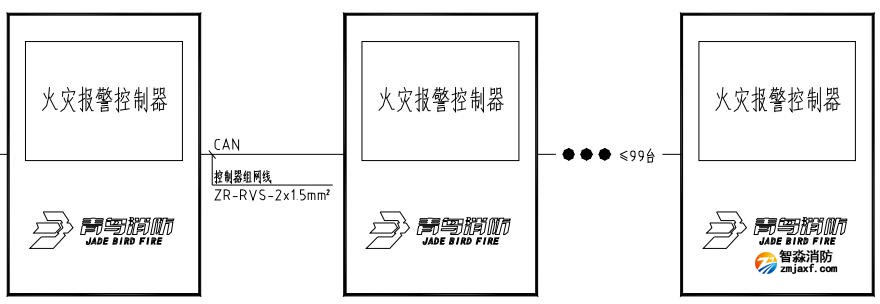

　　◇ 聯網示意圖：

　　◇ 火災報警控制器組網端子示意圖：

　　說明：

　　CAN+、CAN-：聯網通訊線端子，分別連接其它聯網控制器的CAN+、CAN-端子，有極性。

3.2 光纖聯網

　　光纖聯網可以采用手拉手、星型、環網3種形式，光纖采用單模雙纖。

　　需配接總線式CAN光纖轉換器，具體參數詳見第九章。

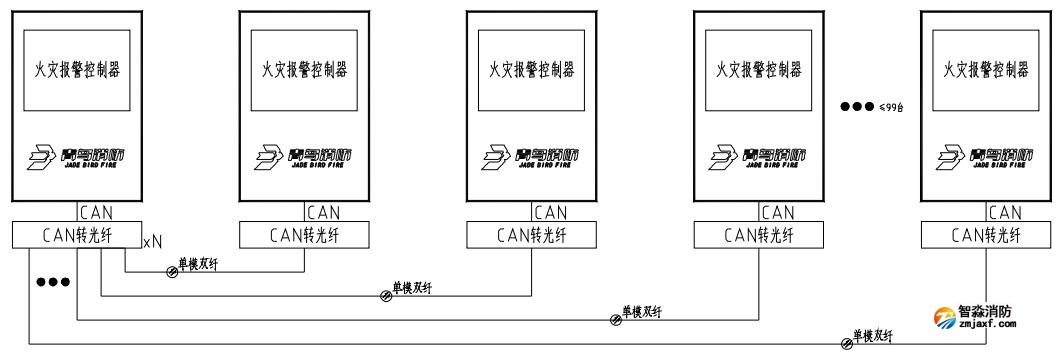

　　下圖示意聯網形式為光纖星型網絡。

　　◇ 聯網示意圖：

3.3 以太網聯網

　　以太網聯網可以采用手拉手、星型、環網3種形式。

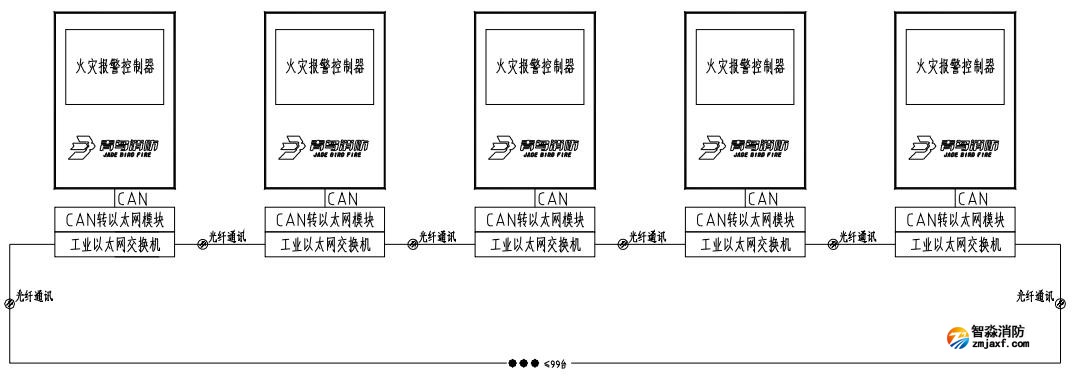

　　下圖示意聯網形式為以太網環形網絡。

　　◇ 聯網示意圖：
