本期為大家帶來青鳥火災自動報警系統中特殊火災探測器的接線示意圖。

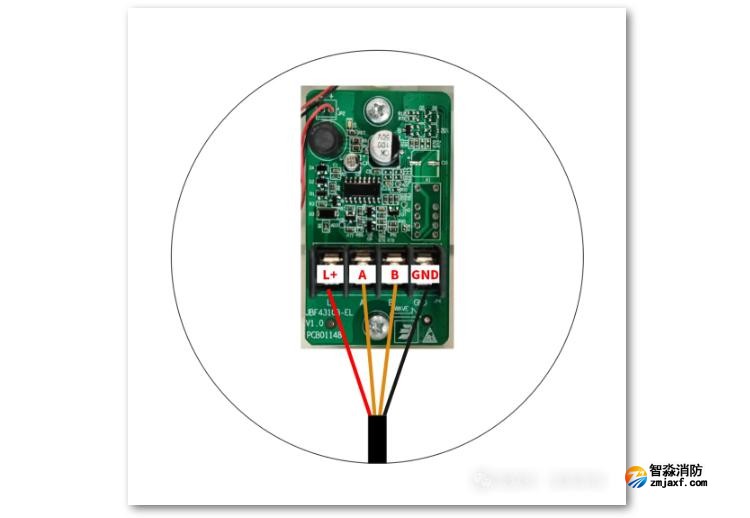

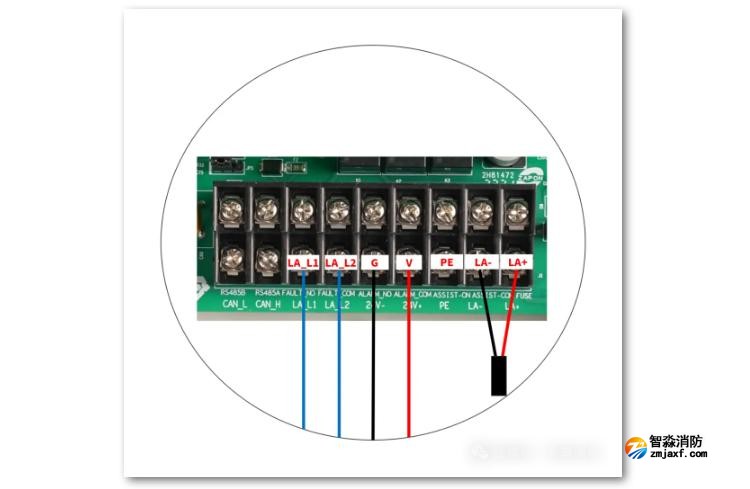

JTW-LCD-JBF4310-1纜式線型感溫火災探測器接線圖：

信號處理單元

終端盒

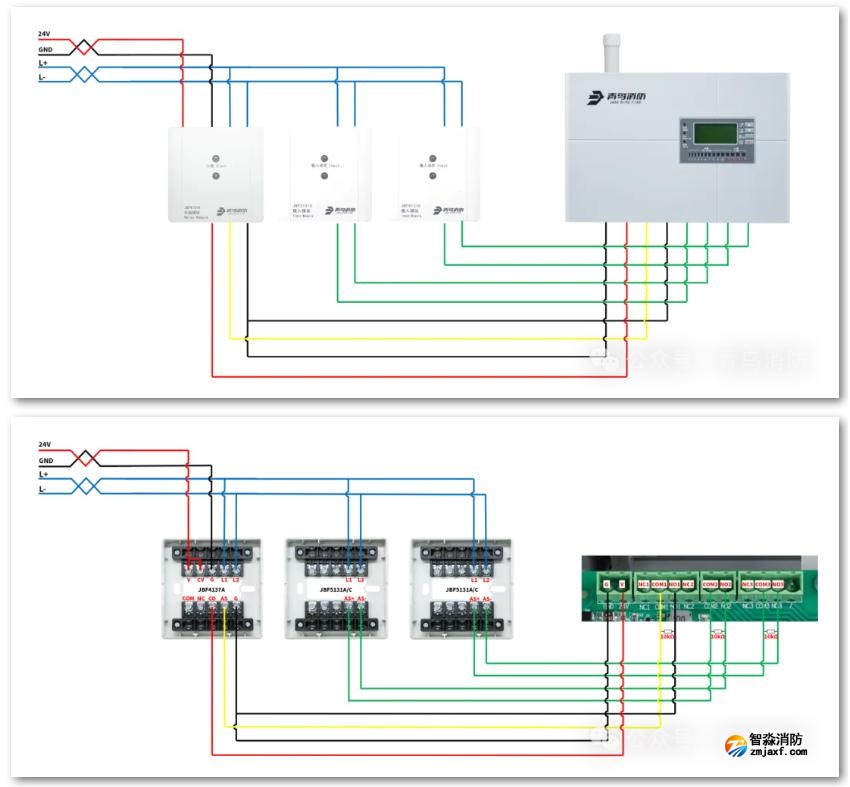

JBF-AR10P1吸氣式感煙火災探測器接線圖：

　　（根據實際需求配置輸入模塊JBF5131A/C的數量）

JBF-AR10P2/4吸氣式感煙火災探測器接線圖：

JTG-Z-JBF4385A點型紫外火焰探測器接線圖：

　　非防爆型

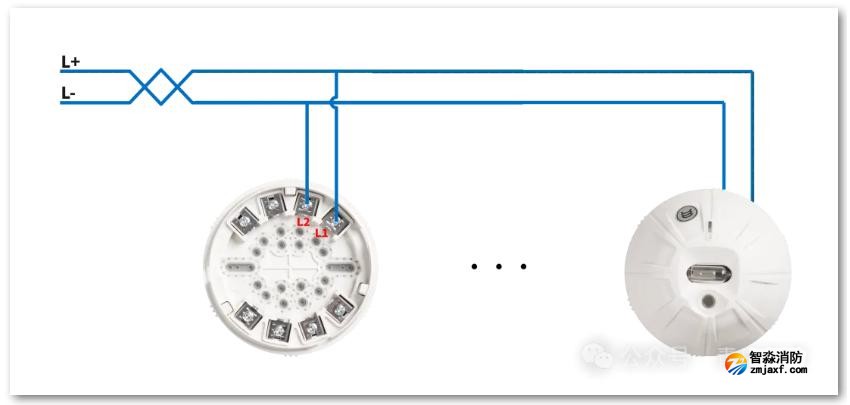

JTG-U-JBF4386A點型紫外火焰探測器接線圖：

　　非防爆型

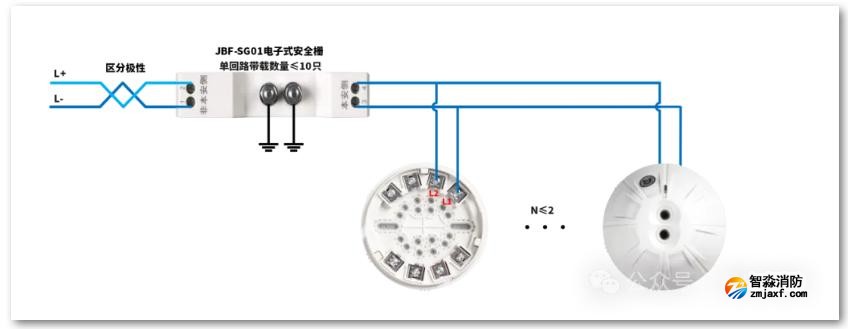

JTG-H-JBF4384A-Ex點型紅外火焰探測器接線圖：

　　本安防爆型

配備JBF-SG01電子式安全柵

配備JBF-SG11總線隔離式安全柵

點型紅外火焰探測器：JTG-H-JBF4384C-IR2-Ex、JTG-H-JBF4384C-IR3-Ex

點型紫外火焰探測器：JTG-Z-JBF4385C-Ex

點型紅外火焰探測器、點型紫外火焰探測器：JTG-U-JBF4386C-IR2U-Ex、JTG-U-JBF4386C-IR3U-Ex

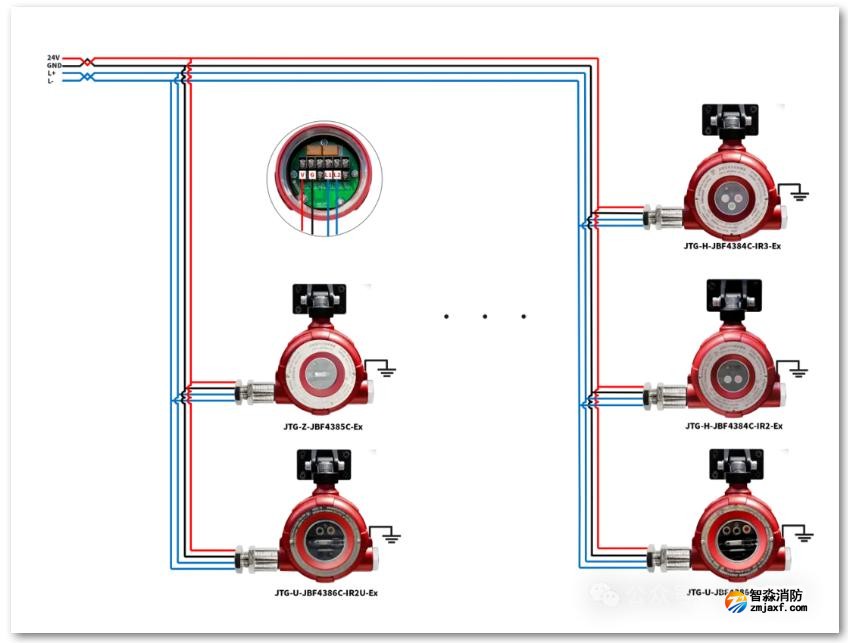

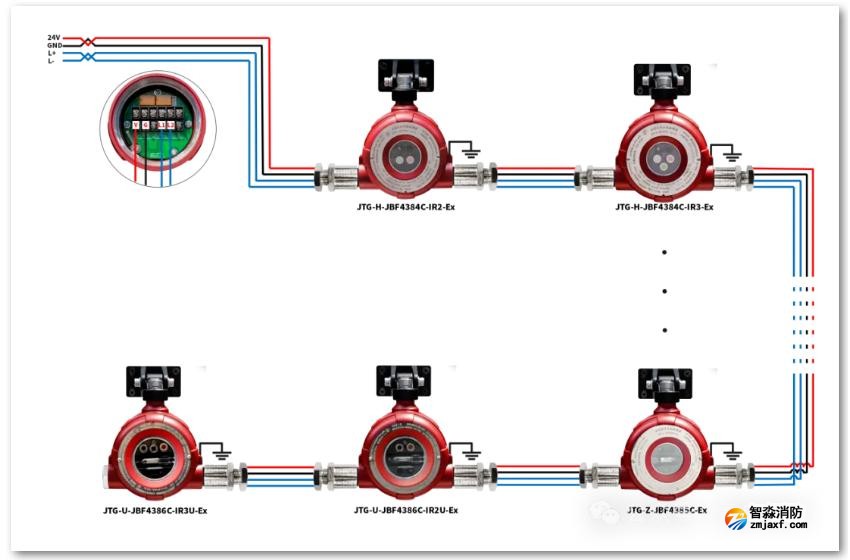

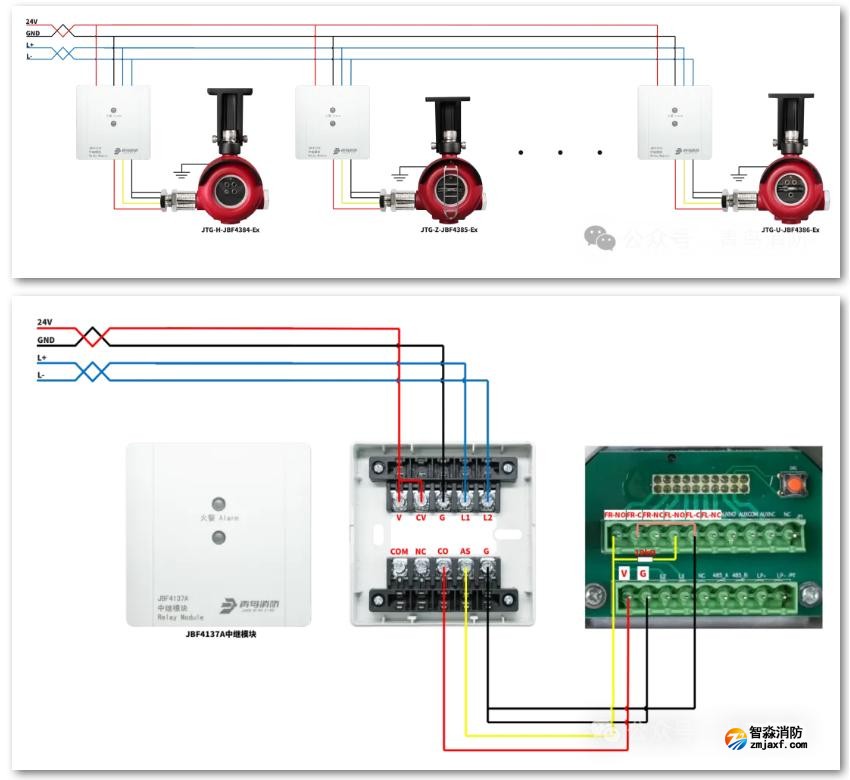

　　隔爆型

手拉手

分支

點型紅外火焰探測器：JTG-H-JBF4384-Ex

點型紫外火焰探測器：JTG-Z-JBF4385-Ex

點型紅外火焰探測器、點型紫外火焰探測器：JTG-U-JBF4386-Ex
