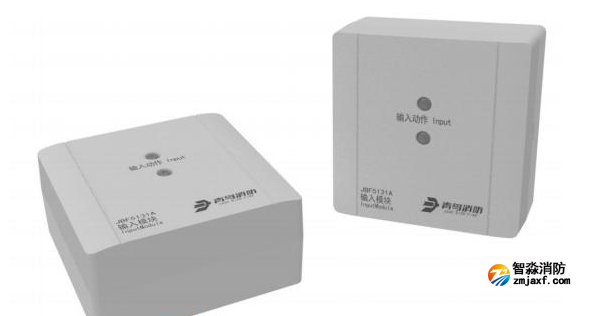

青鳥消防JBF5131A輸入模塊用于接收無源觸點信號的模塊。可接收被監視設備動作后提供的常開無源觸點信號或常閉無源觸點信號，通過輸入動作指示燈常亮來示意用戶。設備動作時將反饋信號傳送到消防聯動控制器。

JBF5131A輸入模塊接線端子圖：

　　L1（端子4）、L2（端子5）：接通回路總線，無極性。

　　AS+（端子9）、AS-（端子10）：接應答（無源觸點），須并聯10KΩ終端電阻。

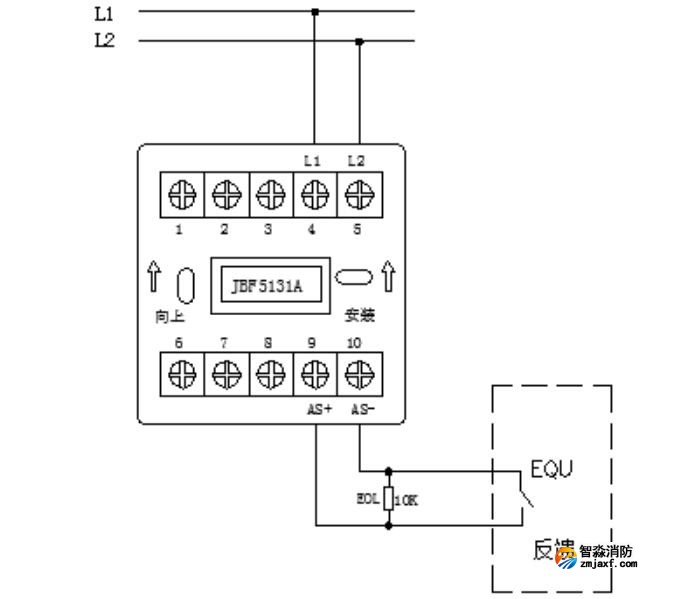

JBF5131A輸入模塊無源常開信號接線圖：

　　AS+（端子9）、AS-（端子10）：接應答（無源觸點），連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻。接線示意圖如上圖。

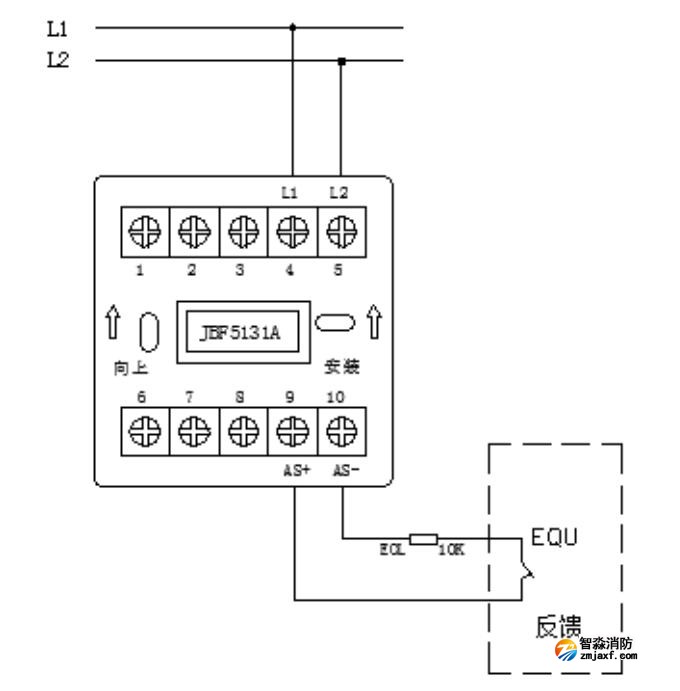

JBF5131A輸入模塊無源常閉信號接線圖：

　　AS+（端子9）、AS-（端子10）：接應答（無源觸點），連接在AS+和AS-上的監視設備的動開端必須串聯10KΩ終端電阻。接線示意圖如上圖。
