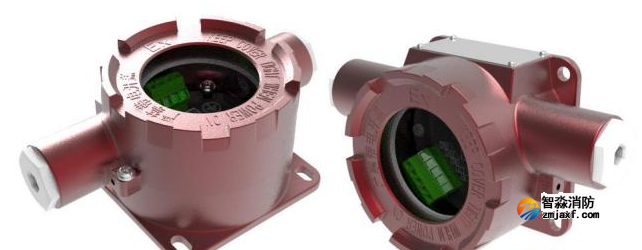

青鳥消防JBF5141CG-Ex型輸入/輸出模塊是一款隔爆型模塊，主要用于消防聯動控制系統，優良的隔爆設計，滿足各種惡劣環境使用。

JBF5141CG-Ex防爆型輸入輸出模塊接線端子說明：

　　L1、L2：接回路總線，無極性，有總線信號接入模塊即可正常工作。

　　24V+、24V-：接24V電源，實現24V電壓檢測和線路檢測功能設計。

　　AS1、AS2：接應答（無源觸點），必須并聯10KΩ終端電阻。

　　COM（端子7）是繼電器觸點公共端，O2（端子8）是常閉觸點，O1（端子9）是常開觸點。

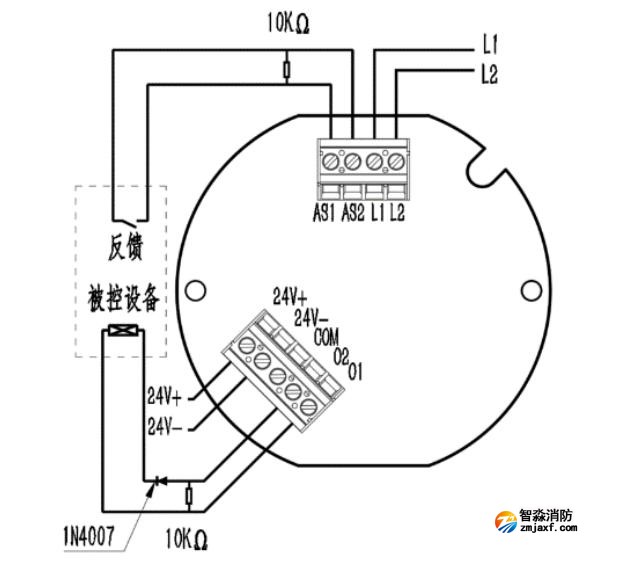

JBF5141CG-Ex有源輸出功能接線圖：

　　O2、O1為有源輸出接線端子，在被控設備終端并聯10KΩ電阻，用于檢線功能；O2輸出正向串接二極管到被控設備電源正端，O1輸出接被控設備負端。模塊啟動后O2輸出電源正，O1輸出電源負。

　　24V+接24V供電電源正，24V-接24V供電電源負，提供被控設備所需電源。具體接線見下圖。

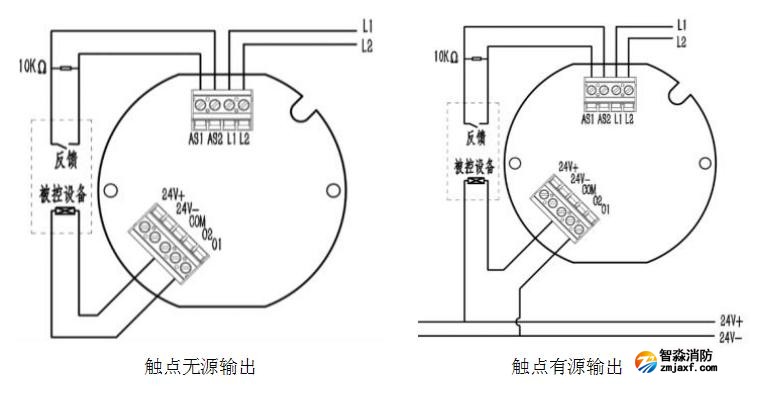

JBF5141CG-Ex無源觸點輸出接線功能：

　　該模塊提供純繼電器觸點輸出功能，具有獨立物理常開和常閉觸點輸出功能，COM（端子7）是繼電器觸點公共端，O2（端子8）是常閉觸點，O1（端子9）是常開觸點，模塊啟動后常閉觸點斷開，常開觸點閉合，可用該觸點實現無源和有源接電的單獨控制。具體接線見下圖。
