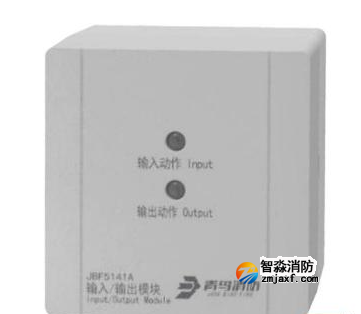

JBF5141A 輸入/輸出模塊是青鳥消防的一款可實現輸入檢測，多種方式輸出的控制模塊。

JBF5141A輸入輸出模塊接線端子說明：

　　L1（端子4）、L2（端子5）：接回路總線，無極性，有總線信號接入模塊即可正常工作。

　　24V+（端子1）、24V-（端子2）：接24V電源，實現24V電壓檢測和線路檢測功能設計。

　　AS+（端子9）、AS-（端子10）：接應答（無源觸點），必須并聯10KΩ終端電阻。

　　COM（端子6）是繼電器觸點公共端，O2（端子7）是常閉觸點，O1（端子8）是常開觸點。

JBF5141A輸入輸出模塊有源輸出接線圖：

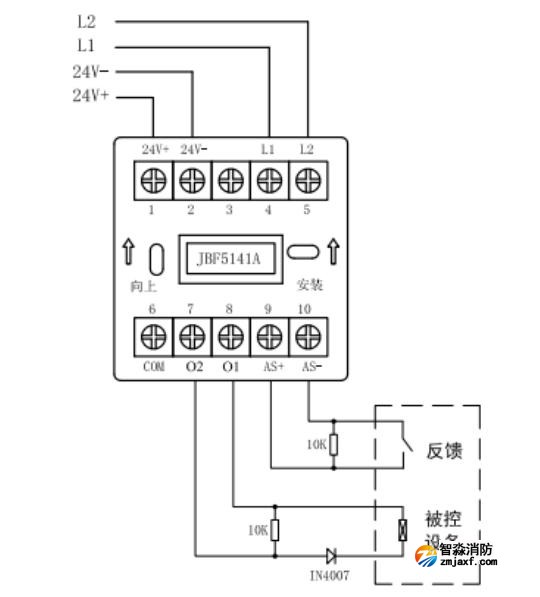

JBF5141A有源輸出接線圖

　　O2（端子7）O1（端子8）為有源輸出接線端子，在被控設備終端并聯10KΩ電阻，用于檢線功能；O2（端子7）輸出正向串接二極管到被控設備電源正端，O1（端子8）輸出接被控設備負端。模塊啟動后O2（端子7）輸出電源正，O1（端子8）輸出電源負。

　　24V+（端子1）接24V供電電源正，24V-（端子2）接24V供電電源負，提供被控設備供電電源。具體接線見圖。

JBF5141A輸入輸出模塊無源輸出接線圖：

　　該模塊提供純繼電器觸點輸出功能，具有獨立物理常開和常閉觸點輸出功能，COM（端子6）是繼電器觸點公共端，O2（端子7）是常閉觸點，O1（端子8）是常開觸點，模塊啟動后常閉觸點斷開，常開觸點閉合，可用該觸點實現無源和有源接電的單獨控制。具體接線見圖。

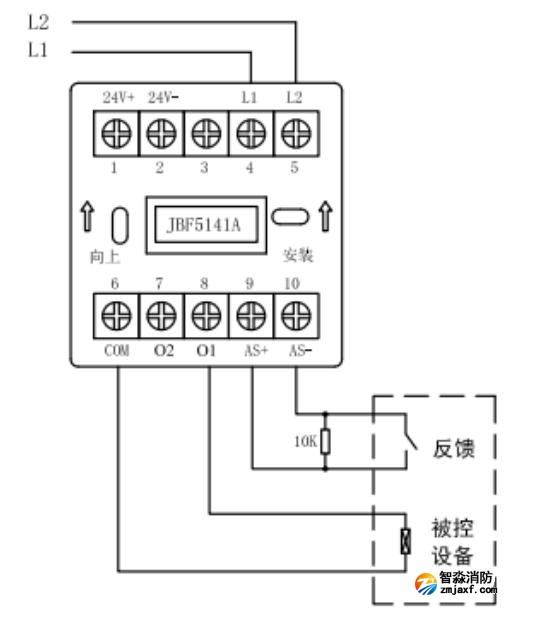

JBF5141A無源輸出接線圖

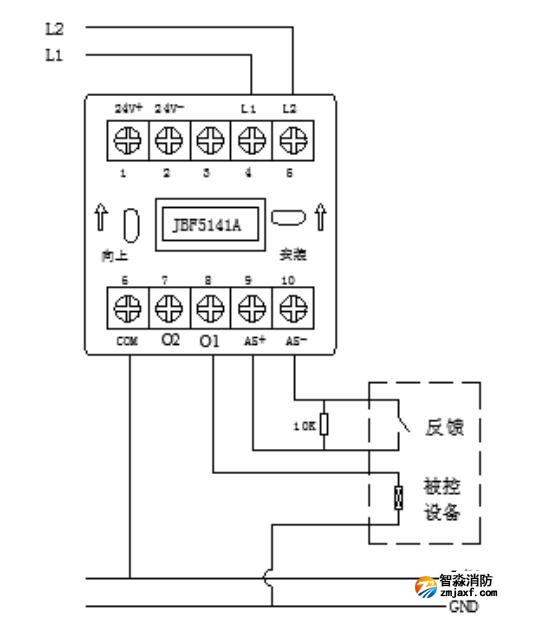

引入外部24V實現有源輸出
